Moeller — . Панель управления, 24 В пост. тока, PCT-дисплей 10", 1024x600 пикселей, 2xEthernet, 1xRS232, 1xRS485, 1xCAN, 1 слот для карты SD, Функция ПЛК устанавливается пользователем - 179660

Артикул «Первый ZIP»:845035
Артикул производителя:179660
Доп. код производителя:XV-303-10-C00-A00-1B
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: 35-49 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 20.08.2025 в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Ассортимент XV300 10,1"
    Ассортимент XV-303
    Функция Дисплей с функцией ПЛК (ПЛК установлен пользователем)
    Описание Панель управления со 2-м интерфейсом Ethernet
    общие признаки конструктивного ряда Интерфейс Ethernet
    CAN
    USB-устройство
    Хост USB
    RS232
    RS485
    Слот для карты SD
    Операционная система Windows Embedded Compact 7 pro
    Интегрированная лицензия на программное обеспечение для визуализации GALILEO Runtime
    Тип дисплея Цветной дисплей, TFT, антибликовый
    Технология чувствительного экрана Ёмкостная мультисенсорная панель (PCT)
    Количество цветов 16 млн.
    Разрешение ПиксельWSVGA
    1024 x 600
    Вертикальное проектирование да
    Диагональ экрана Дюйм10,1
    широкий экран
    исполнение Пластиковый корпус и переднее стекло в раме из пластика
    Операционная система Windows Embedded Compact 7 Pro
    Лицензия ПЛК с возможностью модернизации с кодом заказа 181585 LIC-PLC-A
    Лицензионные сертификаты для встроенных портов не требуется
    встроенные интерфейсы 2 x Ethernet 10/100 Мбит/с
    1 x RS232
    1 x RS485
    1 x CANopen®/easyNet
    1 x USB-хост 2.0
    1 x USB-устройство
    Исполнение передней панели Закаленное безбликовое стекло в пластмассовой раме
    Применение Монтаж
    Места подключения для карты SD: 1
    Карта памяти для автоматизации на выбор с картой SD -> код заказа 181638
    Вставные модули связи (при необходимости) нет
    Сенсорный датчик Сенсорный экран для нескольких пальцев
    Потеря мощности W18

    Технические характеристики

    Дисплей
    Тип дисплея Цветной дисплей, TFT, антибликовый
    Диагональ экрана Дюйм10,1
    широкий экран
    Разрешение ПиксельWSVGA
    1024 x 600
    Видимая поверхность мм222.72 x 125.28
    Формат 16:9
    Количество цветов 16 млн.
    Контрастный режим типичн500:1
    Яркость cd/м2типичн400
    Фоновая подсветка Светодиод
    программное обеспечение регулирует яркость
    Срок службы фоновой подсветки Hтипичн50000
    Управление
    Технология Проекционно-ёмкостный сенсор (PCT)
    Сенсорный датчик Сенсорный экран для нескольких пальцев
    система
    Процессор ARM Cortex-A9 800 мГц
    внутренняя память DRAM: 512 МБ RAM
    Флеш-память: 1 ГБ SLC
    NVRAM: 128 кБ энергонезавис.
    Внешняя память Карта SD, тип: SDSC, SDHC
    Охлаждение Охлаждение ЦПУ и системы без вентилятора, пассивное через свободный приток воздуха
    Буферизация часов реального времени
    Батарея (срок службы) Не требует обслуживания
    Резервное время (в обесточенном состоянии) тип. 10 лет
    Операционная система Windows Embedded Compact 7 Pro
    Проектирование
    Программное обеспечение для визуализации GALILEO
    XSOFT-CODESYS
    Программное обеспечение для программирования ПЛК XSOFT-CODESYS-2
    XSOFT-CODESYS-3
    Целевая и веб-визуализация да
    Интерфейсы, коммуникация
    встроенные интерфейсы 2 x Ethernet 10/100 Мбит/с
    1 x RS232
    1 x RS485
    1 x CANopen®/easyNet
    1 x USB-хост 2.0
    1 x USB-устройство
    Лицензия ПЛК с возможностью модернизации с кодом заказа 181585 LIC-PLC-A
    Хост USB USB 2.0, без гальванической развязки
    USB-устройство USB 2.0, без гальванической развязки
    RS-232 без гальванической развязки, разъем SUB-D, 9-полюсный, UNC
    RS-485 без гальванической развязки, разъем SUB-D, 9-полюсный, UNC
    CAN без гальванической развязки, разъем SUB-D, 9-полюсный, UNC
    Места подключения для карты SD: 1
    Ethernet 10/100 Мбит/с
    Электропитание
    Номинальное напряжение 24 В постоянного тока SELV (безопасное сверхнизкое напряжение)
    допустимое напряжение Эффективно: 19,2-30,0 В постоянного тока (номинальное напряжение -20%/+25%)
    Абсолютное значение с волнистостью: 18,0-31,2 В пост. тока
    Работа от батареи: 18,0-31,2 В пост. тока (номинальное напряжение -25%/+30%)
    35 В постоянного тока на время < 100 мс
    Посадки напряжения мс≤10 мс, начиная с номинального напряжения (24 В постоянного тока)
    5 мс с момента пониженного напряжения (19,2 В постоянного тока)
    потребляемая мощностьPmax.Wмакс.18
    потребляемая мощность Wтип.18
    Потеря мощности W18
    Примечание по поводу потери мощности Потеря мощности при потреблении тока 24 В
    12 Вт основное устройство + 2,5 Вт USB-модуль
    Защита от неправильной полярности да
    Предохранитель да (недоступный плавкий предохранитель)
    Гальваническое разделение нет
    Общая информация
    Материал корпуса Пластик, черный
    Исполнение передней панели Закаленное безбликовое стекло в пластмассовой раме

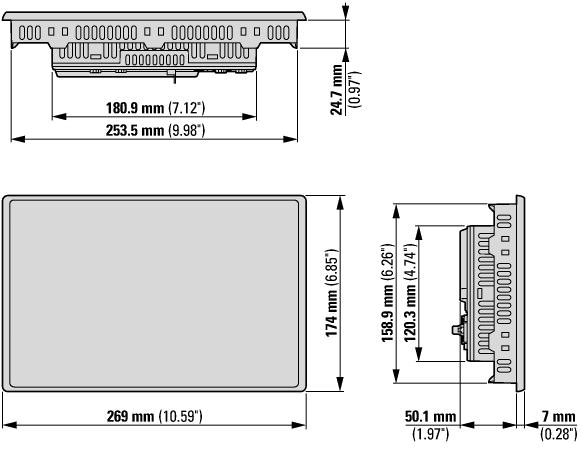

    Размеры (Ш x В x Г) мм269 x 174 x 58

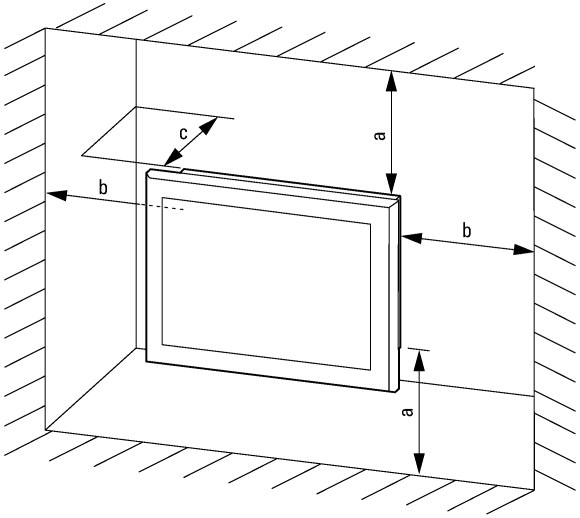

    Монтаж Расстояние: Ш x В x Г ≥ 30 мм (1,18")
    Наклон вертикальный : ± 45 ° (при естественной конвекции)
    Вес кг1.13
    Класс защиты (IEC/EN 60529, EN50178, VBG 4) IP65 (спереди согл. EN 60529-1), IP20 (сзади согл. EN 60529-1), NEMA 4X (в подготовке)
    Допуски
    Апробации cUL 61010-2-201
    Примененные стандарты и директивы
    ЭМС 2004/108/EWG
    Излучаемые радиопомехи IEC/EN 6100-6-4
    Иммунитет IEC/EN 6100-6-2
    Стандарты продукции EN50178/IEC/EN 61131-2
    Удароустойчивость g15г / 11мс
    Вибрация 5...9 Гц +- 3,5 мм
    9...60 Гц +- 0,15 мм
    60…150 Гц ± 2 г
    свободное падение, в упаковке MIEC/EN 60068-2-31
    RoHS соответствующий
    Климатические внешние условия
    Стойкость к климатическим воздействиям Холод в соответствии с EN 60068-2-1
    Сухое тепло в соответствии с IEC 60068-2-2
    Влажный нагрев в соответствии с EN 60068-2-3
    Давление воздуха (эксплуатация) hPa795 - 1080
    Условия окружающей среды
    Температура
    Эксплуатацияϑ°C0 - +50
    Хранение / транспортϑ°C-20 - +60
    Мин. рабочая температура °C0
    Макс. рабочая температура °C+50
    Относительная влажность воздуха
    Конденсация без конденсации
    относительная влажность 10 - 95 %, без образования конденсата
    Питающее напряжение UAux
    Номинальное напряжениеUAuxВ24 V DC (-15/+20%)
    Остаточные пульсации входного напряжения %5
    Защита от неправильной полярности да
    макс. токImaxA3
    Примечание

    Если силовые контакторы подключаются с общим потреблением тока > 3 A, необходимо использовать модуль Powerfeed EU5C-SWD-PF1/2.

    стойкость к коротким замыканиям нет, внешнее устройство защиты FAZ Z3
    Гальваническое разделение нет
    Питающее напряжение UPow
    Питающее напряжениеUPowВ24 DC -15 % + 20 %
    Остаточные пульсации входного напряжения %5
    Защита от неправильной полярности да
    Номинальный токIA0.7
    с защитой от перегрузки да
    Ток включения и длительность A12,5 A/6 мс
    Потеря мощности при 24 В пост. тока W1,0
    Гальваническое разделение между UPow и напряжением питания SmartWire-DT 15 В нет
    Питание при отсутствии напряжения мс10
    Частота повторяемости с1
    Индикация состояния Светодиодда
    Подсоединение питающего напряжения
    Способ подключения Вставные клеммы
    одножильный мм20,2 - 1,5
    тонкопроволочный с оконечной муфтой мм20,25 - 1,5
    UL/CSA, одно- или многожильный AWG24 - 16

    Bauartnachweis nach IEC/EN 61439

    Технические характеристики для подтверждения типа конструкции
    Номинальный ток для указания потери мощностиInA0
    Потеря мощности на полюс, в зависимости от токаPvidW0
    Потеря мощности оборудования, в зависимости от токаPvidW0
    Статическая потеря мощности, не зависит от токаPvsW18
    Способность отдавать потери мощностиPveW0
    Мин. рабочая температура °C0
    Макс. рабочая температура °C50
    Класс защиты IP65 (спереди согл. EN 60529-1), IP20 (сзади согл. EN 60529-1), NEMA 4X
    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению По запросу
    10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции Требования производственного стандарта выполнены.
    10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Технические характеристики согласно ETIM 6.0

    PLC's (EG000024) / Graphic panel (EC001412)
    Electric engineering, automation, process control engineering / Control / Operate and Observe (HMI) / Graphic panel (HMI) (ecl@ss8.1-27-24-23-02 [BAA722010])
    Supply voltage AC 50 Hz V0 - 0
    Supply voltage AC 60 Hz V0 - 0
    Supply voltage DC V19.2 - 30
    Voltage type of supply voltage DC
    Number of HW-interfaces industrial Ethernet 2
    Number of HW-interfaces PROFINET 0
    Number of HW-interfaces RS-232 1
    Number of HW-interfaces RS-422 0
    Number of HW-interfaces RS-485 1
    Number of HW-interfaces serial TTY 0
    Number of HW-interfaces USB 2
    Number of HW-interfaces parallel 0
    Number of HW-interfaces Wireless 0
    Number of HW-interfaces other 1
    With SW interfaces Yes
    Supporting protocol for TCP/IP Yes
    Supporting protocol for PROFIBUS No
    Supporting protocol for CAN Yes
    Supporting protocol for INTERBUS No
    Supporting protocol for ASI No
    Supporting protocol for KNX No
    Supporting protocol for MODBUS Yes
    Supporting protocol for Data-Highway No
    Supporting protocol for DeviceNet No
    Supporting protocol for SUCONET No
    Supporting protocol for LON No
    Supporting protocol for PROFINET IO No
    Supporting protocol for PROFINET CBA No
    Supporting protocol for SERCOS No
    Supporting protocol for Foundation Fieldbus No
    Supporting protocol for EtherNet/IP Yes
    Supporting protocol for AS-Interface Safety at Work No
    Supporting protocol for DeviceNet Safety No
    Supporting protocol for INTERBUS-Safety No
    Supporting protocol for PROFIsafe No
    Supporting protocol for SafetyBUS p No
    Supporting protocol for other bus systems No
    Radio standard Bluetooth No
    Radio standard WLAN 802.11 No
    Radio standard GPRS No
    Radio standard GSM No
    Radio standard UMTS No
    IO link master No
    Type of display TFT
    With colour display Yes
    Number of colours of the display 16000000
    Number of grey-scales/blue-scales of display 0
    Screen diagonal inch10.1
    Number of pixels, horizontal 1024
    Number of pixels, vertical 600
    Useful project memory/user memory kByte512000
    With numeric keyboard No
    With alpha numeric keyboard No
    Number of function buttons, programmable 0
    Number of buttons with LED 0
    Number of system buttons 1
    With touch screen Yes
    With message indication Yes
    With message system (incl. buffer and confirmation) Yes
    Process value representation (output) possible Yes
    Process default value (input) possible Yes
    With recipes Yes
    Number of password levels 200
    Printer output available Yes
    Number of online languages 100
    Additional software components, loadable Yes
    Degree of protection (IP), front side IP65
    Operation temperature °C0 - 50
    Rail mounting possible No
    Wall mounting/direct mounting No
    Suitable for safety functions No
    Width of the front mm269
    Height of the front mm174
    Built-in depth mm50.1

    Апробации

    Product Standards UL 61010-2-201; IEC/EN 61131-2; CE
    UL File No. E205091
    North America Certification UL listed, certified by UL for use in Canada
    Specially designed for North America No
    Current Limiting Circuit-Breaker No
    Degree of Protection IEC: IP65, UL/CSA Type: -

    Размеры

    Панель мультитач XV-303-... с диагональю экрана 10,1 " Вариант: для монтажа в вырез на передней панели
    a, b, c 30 мм, ϑ 0 T 50 °C
    2 мм d 5 мм, e = 255,5 мм, f = 160,5 мм, ⍺ = 45°
Товар на сайте производителя: Moeller 179660

О компании Moeller

С 1 июля 2011 года две крупнейшие и самые уважаемые компании в области производства электрического оборудования, - Moeller и Eaton, - слились, приняв общее название Eaton. Таким образом, возникло новое глобальное предприятие, которое помогает своим клиентам по всему миру повышать продуктивность и финансовую эффективность их энергосистем.

В настоящий момент в объединённой компании Eaton работают 95,000 человек, а сеть офисов продаж обслуживает клиентов в более чем 175 странах.

В 2011 году предприятие отметило 100-летний юбилей. За долгие годы работы компания Eaton приобрела значительный опыт в использовании последних достижений техники и смогла найти решения некоторых самых острых проблем управления энергопотреблением.

Именно дух инноваций и предпринимательства ... Читать далее...
