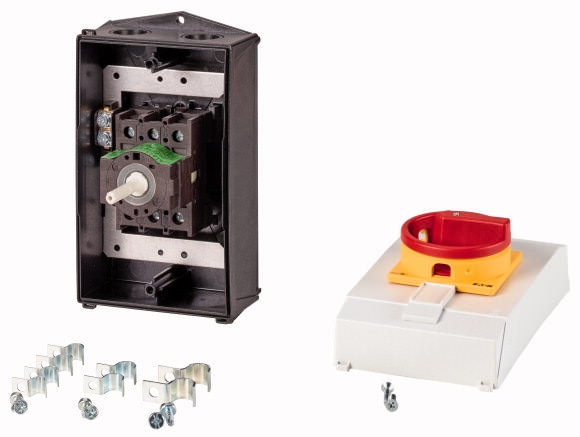

Moeller — . Устройство разъединения сети, 3-полюсн., 32 A, функция аварийного выключения, запираемое в положении 0, монтаж на поверхность, исполнение с жесткой зеркальной поверхностью, с монтажным пластинчатым экраном - 182417
Наличие
Только под заказ.
Ориентировочный срок поставки: уточняйте у менеджера.
Цена
Требуется запрос производителю.
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос завтра 31.08.2025 в течение дня.
Этот товар не поставляется торгующим организациям. Подробнее.
Доставка
По всей России.
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Удобно для запроса одной позиции
Программа поставок
Ассортимент Главные выключатели
Сервисные выключатели
Ремонтные выключателиИдентификатор типа P1 Функция останова Функция аварийного выключения с красной поворотной ручкой и с желтым храповым венцом Примечание Исполнение с жесткой зеркальной поверхностью
с монтажным плоским экраномИнформация о комплекте поставки Возможна дополнительная установка вспомогательного контакта или нулевого провода. Количество полюсов 3-полюсн. Цепи вспомогательного тока
Замыкающие контакты 0
Размыкающие контакты 0 Возможность блокировки запираемый в положении 0 Класс защиты IP65
Конструктивное исполнение Монтаж на поверхность
графические условные обозначения
Функция
Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц 400 В P кВт 15 измеренный ток длительной нагрузки Iu A 32 Технические характеристики
Общая информация Стандарты и предписания IEC/EN 60947, VDE 0660, IEC/EN 60204
Силовые разъединители согласно IEC/EN 60947-3Стойкость к климатическим воздействиям Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30Температура окружающей среды в капсульном корпусе °C -20 - +40 Категория перенапряжения / степень загрязнения III/3 Номинальная устойчивость к импульсу Uimp В перем. тока 6000 Удароустойчивость g 15 установочное положение любая Защита от прикосновения при вертикальном управлении спереди (EN 50274) защита от прикосновения пальцами и тыльной стороной кистей рук Контакты Механические размеры Количество полюсов 3-полюсн. Цепи вспомогательного тока Замыкающие контакты 0 Размыкающие контакты 0 электрические параметры Номинальное напряжение Ue В перем. тока 690 измеренный ток длительной нагрузки Iu A 32 Указания по измеренному току длительной нагрузки Iu Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении. Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12 AB 25 % ED (продолжительность включения) x Ie 2 AB 40 % ED (продолжительность включения) x Ie 1.6 AB 60 % ED (продолжительность включения) x Ie 1.3 стойкость к коротким замыканиям Предохранитель A gG/gL 50 Номинальная устойчивость к токовым нагрузкам при коротком замыкании (1 с ток) Icw Aeff 640 Примечание по поводу измеренной кратковременной устойчивости к токовым нагрузкам Icw 1-секундный ток Условный ток короткого замыкания Iq кА 80 Коммутационная способность Номинальный допустимый ток включения cos ϕ в соответствии с IEC 60947-3 A 320 Расчетная разрывная способность cos ϕ согласно IEC 60947-3 A 230 В A 260 400/415 В A 300 500 В A 290 690 В A 250 Безопасное разъединение согласно EN 61140 между контактами В перем. тока 440 Электрические тепловые потери на контакт при Ie W 1.8 Механический срок службы Переключения x 106 >0.3 максимальная частота коммутаций Переключения/ч 1200 Переменное напряжение AC-3 Расчетная рабочая мощность моторного выключателя P кВт 220 B 230 B P кВт 7.5 400 B 415 B P кВт 13 500 В P кВт 18.5 690 В P кВт 15 Расчетный рабочий ток моторного переключателя 230 В Ie A 26.4 400 В 415 В Ie A 26.4 500 В Ie A 23.4 690 В Ie A 14.7 AC-21A Расчетный рабочий ток силового выключателя 440 В Ie A 32 AC-23A Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц P кВт 230 В P кВт 7.5 400 B 415 B P кВт 15 500 В P кВт 18.5 690 В P кВт 15 Расчетный рабочий ток моторного переключателя 230 В Ie A 32 400 B 415 B Ie A 32 500 В Ie A 30 690 В Ie A 19.8 постоянное напряжение DC-1, силовой выключатель Л/П = 1 мс Расчетный рабочий ток Ie A 32 Напряжение на контакт, соединенный последовательно В 60 DC-23A, моторный выключатель
Л/П = 15 мс24 В Расчетный рабочий ток Ie A 25 Контакты Количество 1 48 В Расчетный рабочий ток Ie A 25 Контакты Количество 2 60 В Расчетный рабочий ток Ie A 25 Контакты Количество 2 120 В Расчетный рабочий ток Ie A 12 Контакты Количество 3 Надёжность управляющей системы при 24 В пост. тока, 10 мА Частота отказов HF < 10-5, < 1 отказа на 100000 соединений Поперечные сечения соединения одно- или многожильные мм2 1 x (1,5 - 6)
2 x (1,5 - 6)тонкопроволочный с оконечной муфтой согласно DIN 46228 мм2 1 x (1 - 4)
2 x (1 - 4)Соединительный винт M4 макс. начальный пусковой момент Нм 1.6 Параметры техники безопасности указания Значения B10d в соответствии с EN ISO 13849-1, таблица C1 Опробованные рабочие характеристики Поперечные сечения соединения Соединительный винт M4 Технические характеристики согласно ETIM 6.0
Low-voltage industrial components (EG000017) / Switch disconnector (EC000216) Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Switch disconnector (ecl@ss8.1-27-37-14-03 [AKF060010]) Version as main switch Yes Version as maintenance-/service switch Yes Version as safety switch No Version as emergency stop installation Yes Version as reversing switch No Max. rated operation voltage Ue AC V 690 Rated operating voltage V 690 - 690 Rated permanent current Iu A 32 Rated permanent current at AC-21, 400 V A 32 Rated operation power at AC-3, 400 V kW 13 Rated short-time withstand current lcw kA 0,64 Rated operation power at AC-23, 400 V kW 15 Switching power at 400 V kW 15 Conditioned rated short-circuit current Iq kA 80 Number of poles 3 Number of auxiliary contacts as normally closed contact 0 Number of auxiliary contacts as normally open contact 0 Number of auxiliary contacts as change-over contact 0 Motor drive optional No Motor drive integrated No Voltage release optional No Device construction Complete device in housing Suitable for ground mounting Yes Suitable for front mounting 4-hole No Suitable for front mounting center No Suitable for distribution board installation No Suitable for intermediate mounting No Colour control element Red Type of control element Door coupling rotary drive Interlockable Yes Type of electrical connection of main circuit Screw connection Degree of protection (IP), front side IP65 Размеры
IL03802001Z (AWA1150-1689) Силовой разъединитель в корпусе IL03802001Z2016_07.pdf IL03801013Z (AWA1150-2249) Монтаж пластины и экрана IL03801013Z2014_07.pdf
