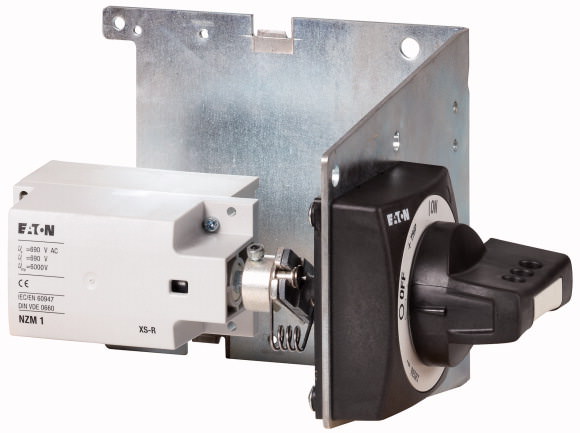

Moeller — . Комплект для главного выключателя, управление справа от выключателя, 3P, NZM 1 - 266665

Артикул «Первый ZIP»:861402
Артикул производителя:266665
Доп. код производителя:NZM1-XSM-R
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: 35-49 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Комплект поставки Поворотная ручка с дрвеной муфтой, с вращающим и поворотным приводом
    Монтажный уголок
    специальный короткий удлинитель вала
    Наружная предупредительная табличка/табличка с наименованием на немецком/английском
    чёрно-жёлтый символ "молния"
    Ассортимент Дополнительное оснащение
    Принадлежности Комплект для сборки главного выключателя для установки на боковой стенке
    Стандарт/сертификат UL/CSA, IEC
    Типоразмер NZM1
    Описание Монтажный комплект для использования в качестве главного выключателя
    Функция Для непосредственного монтажа выключателей и ручек в боковую стенку распределительного шкафа
    Стандарт, черный/серый
    Класс защиты IP66
    UL/CSA Type 4X, Type 12
    Блокировка двери Возможность запирания в положении ВЫКЛ, до 3 навесных замков
    модифицируется также в положении I
    Самое минимальное расстояние между боковыми стенками распределительного шкафа и автоматическим выключателем предопределено монтажным углом.
    Удлинители не используются
    Информация по проектированию Наружная предупредительная табличка/табличка с наименованием, крепится зажимом
    Для увеличенной защиты от прикосновения со стороны подачи питания IP2X заказать защиту для пальцев рук.
    приведение в действие Приведение в действие справа
    Применяемое для NZM1(-4)
    PN1(-4), N(S)1(-4)
    указания

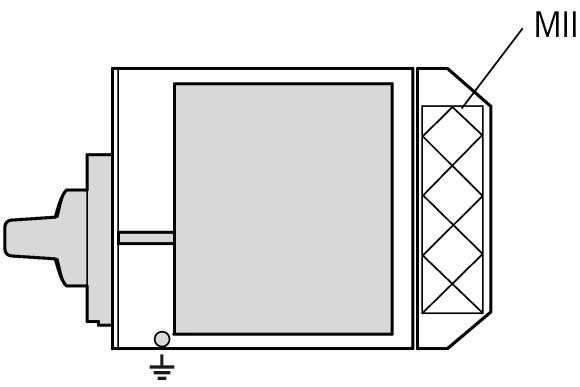

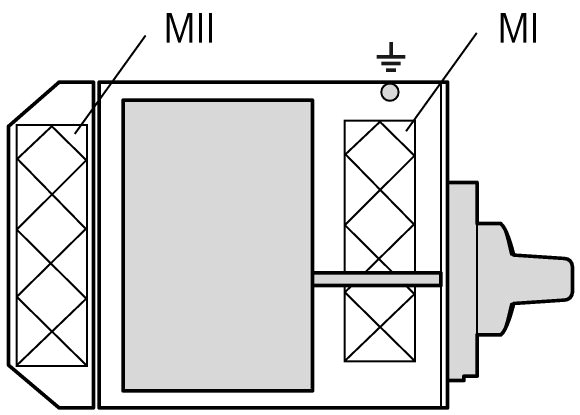

    Расположение дополнительных клемм при приводе на боковой стенке с монтажным уголком

    NZM1-XS(R)M-…, NZM2-XS(R)M-…

    Дополнительные клеммы K25, K50, K95, K150 ￫ 093827

    Приведение в действие:

    3-полюсн.  4-полюсн.
    Приведение в действие справаПриведение в действие слева Приведение в действие справаПриведение в действие слева

    Зоны монтажа MI MII
    Возможности монтажа V1V2V3V4V1V2
    Максимальное количество дополнительных клеммK252 x-----
    K50-2 x----
    K95--1 x-1 x-
    K150--1 x1 x-1 x

    Пример: В зоне монтажа MI, возможный вариант 1, можно установить две дополнительных клеммы K25.

    Bauartnachweis nach IEC/EN 61439

    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
    10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
    10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Технические характеристики согласно ETIM 6.0
    Low-voltage industrial components (EG000017) / Handle for power circuit breaker (EC000229)
    Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Handle for switch devices (ecl@ss8.1-27-37-04-14 [AKF012011])
    Lockable Yes
    Colour Black
    Suitable for emergency stop No
    With axe Yes
    Suitable for power circuit breaker Yes
    Suitable for switch disconnector Yes

    Апробации

    Product Standards UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
    UL File No. E140305
    UL Category Control No. DIHS
    CSA File No. 022086
    CSA Class No. 1437-01
    North America Certification UL listed, CSA certified
    Degree of Protection IEC: IP66, UL/CSA Type 4X, 12

    Размеры

  • IL01203006Z (AWA1230-2041) Привод боковой стенки NZM1IL01203006Z2016_03.pdf
Товар на сайте производителя: Moeller 266665
