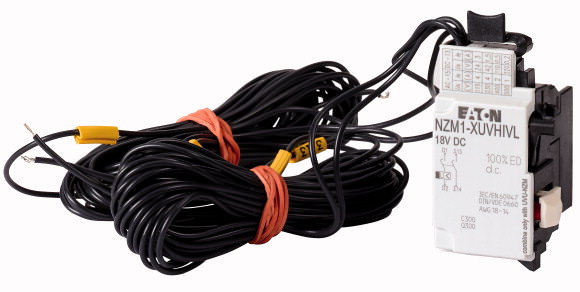

Moeller — . Расцепитель минимального напряжения, 2НО доп. контакта, для блока задержки - 271608

Наличие
Цена
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос завтра 30.08.2025 в течение дня.
Доставка
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Программа поставок
Ассортимент Дополнительное оснащение Принадлежности Расцепители минимального напряжения Принадлежности Расцепители минимального напряжения для применения с блоком задержки UVU Стандарт/сертификат IEC Типоразмер NZM1 Описание Комбинация отдельного блока задержки и специального расцепителя.
Применяется для устройств аварийного выключения в сочетании с аварийным нажимным выключателем.
Не проверен UL/CSA
Специальный расцепитель для комбинации с отдельным блоком задержки.
Дополнительно требуется блок задержки UVU-NZM.
Не устанавливается одновременно с отдельным опережающим вспомогательным контактом NZM…-XHIV или расцепителем рабочих токов NZM…-XA….
Не используется в комбинации с дистанционным приводом NZM…-XR….
Опережение вспомогательного контакта при включении и выключении (ручное управление): около 20 мсСпособ подключения с 3 м свободных соединительных кабелей вместо винтового соединения Вспомогательный контакт с 2 опережающими вспомогательными контактами Применяемое для NZM1(-4)
N(S)1(-4)Технические характеристики
Расцепители минимального напряжения, с задержкой отпускания Номинальное напряжение Ue В Ue В пост. тока 18 Поперечные сечения соединения мм² одно-/тонкопроволочный, с оконечной муфтой мм2 1 x (0,75 - 2,5)
2 x (0,75 - 2,5)AWG 1 x (18 - 14)
2 x (18 - 14)Bauartnachweis nach IEC/EN 61439
Проверка конструкции IEC/EN 61439 10.2 твёрдость материалов и деталей 10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены. 10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены. 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены. 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены. 10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены. 10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.7 Ярлыки Требования производственного стандарта выполнены. 10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены. 10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9 Свойства изоляции 10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. 10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). Технические характеристики согласно ETIM 6.0
Low-voltage industrial components (EG000017) / Under voltage coil (EC001022) Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Undervoltage trip (ecl@ss8.1-27-37-04-17 [AKF015010]) Rated control supply voltage Us at AC 50HZ V 0 - 0 Rated control supply voltage Us at AC 60HZ V 0 - 0 Rated control supply voltage Us at DC V 0 - 0 Voltage type for actuating DC Type of electric connection Screw connection Number of contacts as normally open contact 1 Number of contacts as normally closed contact 0 Number of contacts as change-over contact 0 Delayed Yes Suitable for power circuit breaker Yes Suitable for off-load switch Yes Suitable for motor safety switch No Suitable for overload relay No Апробации
Product Standards UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking UL File No. E140305 UL Category Control No. DIHS CSA File No. 022086 CSA Class No. 1437-01 North America Certification UL listed, CSA certified Размеры
NZM1-XA(HIV)
NZM1-XU(HIV)(20)
NZM1-XHIV
NZM1-XA(HIV)(L)
NZM1-XU(V)(HIV)(L)(20)
NZM1-XHIV(L)
NZM1-XHIVRIL01203002Z (AWA1230-1914) Расцепитель рабочих токов, расцепители минимального напряжения, опережающий вспомогательный контакт IL01203002Z2010_11.pdf
