Moeller — . Комплект для присоединения 1250A, NZM4/NZM12 - 285613

Артикул «Первый ZIP»:862016
Артикул производителя:285613
Доп. код производителя:NZM4-XAS12-1250
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: 35-49 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 03.09.2025 в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Принадлежности Комплект адаптеров для соединений
    Количество проводников 3-полюсн.
    Номинальный токInA 1250
    Применяемое для NZM4
    указания

    Комплект для переоборудования N(ZM)12 в N(ZM)4.

    Используя планки с зажимами из комплекта для замены можно изменить все 3‐полюсные NZM12 или N12 на соединительные размеры NZM4 или N4, которые выпущены начиная с 1983 года.

    Замена невозможна для 4‐полюсных базовых устройств, а также устройств с выдвижным вариантом монтажа и дистанционным приводом.

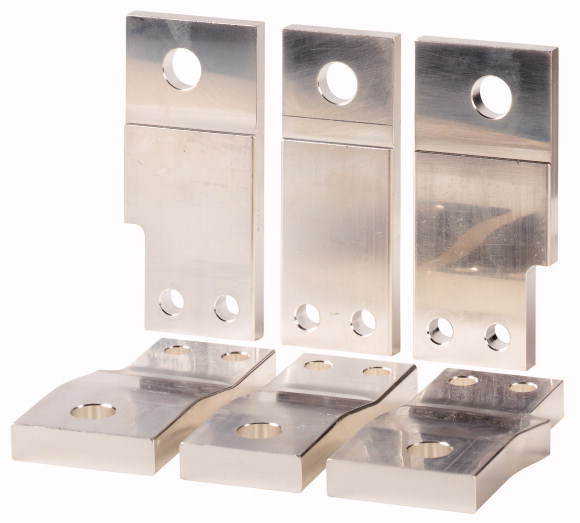

    Содержимое комплекта для замены N(ZM)4‐XAS12…:

    3 удлинителя подключения со стороны выдува

    3 удлинителя подключения со стороны ZM

    2 монтажных уголка

    4 крепежных винта

    4 разделителя фаз

    6 крепежных винтов, гаек и зажимных шайб

    Бумажный шаблон для сверления отверстий в AWA

    Комплекты для замены имеют одинаковые размеры с типами N(ZM)12…, которые соответствуют состоянию производства с 02.97 до сегодняшнего дня.

    Особенность:

    N(ZM)12‐800 до 02.97 изготавливался с планками с зажимами 10 мм вместо 8 мм. Для этих типов клиент должен определить год выпуска устройства посредством измерения толщины планки и заказать комплект для замены N(ZM)4‐XAS12‐1250.

    Пример:

    N(ZM)12‐800…(1000) > N(ZM)4‐XAS12‐1000

    N(ZM)12‐800 vor 02/97 > N(ZM)4‐XAS12‐1250

    N(ZM)12‐1250 > N(ZM)4‐XAS12‐1250

    N(ZM)12‐1600 > N(ZM)4‐XAS12‐1600

    Дополнение для устройств 1983 года выпуска!

    В данном случае можно полностью использовать комплект для замены силовых разъединителей. Для автоматических выключателей в "длинном" исполнении ZM адаптеры подходят только сверху! Внизу устройства примерно на 65 мм длиннее и нижнее подключение размещено на примерно 26 мм глубже. В связи с этим адаптеры для низа слишком короткие и высота не совпадает.

    Bauartnachweis nach IEC/EN 61439

    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
    10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
    10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Технические характеристики согласно ETIM 6.0
    Low-voltage industrial components (EG000017) / Connection vane/phase spreader (EC002019)
    Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Connection vane/phase spreader (ecl@ss8.1-27-37-13-05 [ACN990009])
    Suitable for number of poles 3

  • IL01219030Z (AWA1230-2244) Комплект замены NZM12 на NZM4IL01219030Z2011_03.pdf
