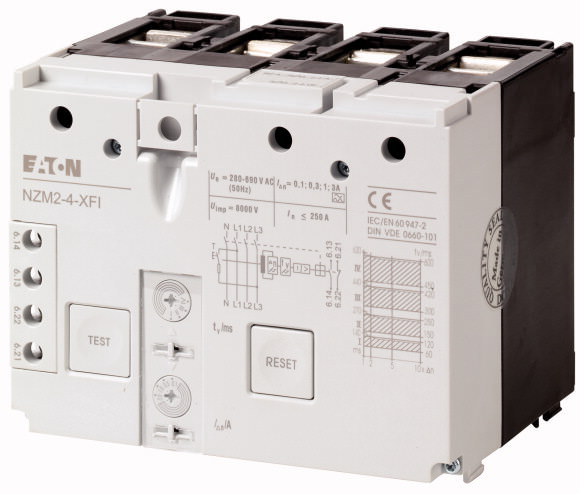

Moeller — . Расцепитель токов утечки, 0.1 -3A, 4P - 292344

Артикул «Первый ZIP»:862058
Артикул производителя:292344
Доп. код производителя:NZM2-4-XFI
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: 35-49 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Описание Расцепитель тока утечки согл. IEC/EN 60947-2
    Не проверен UL/CSA
    Подходит для использования в трех- и однофазных системах.
    Чувствительный к импульсным токам по принципу суммы токов
    Для 4-полюсных автоматических выключателей NZM1-4 и силовых разъединителей N1-4
    В зависимости от сетевого напряжения Ue = 200...415 В 50/60 Гц
    графические условные обозначения
    Применяемое для
    Применяемое для NZM2-4
    N2-4
    Полюсы 4-полюсн.
    указания

    Вспомогательные контактные модули (встроены 1 замыкающий контакт, 1 размыкающий контакт) сбрасываются с помощью кнопки сброса.

    Не в комбинации со штекерной техникой, изолированным корпусом или комплектом для сборки главного выключателя для встраивания в боковую стенку с монтажным уголком.

    Расчетная предельная разрывная способность при коротком замыкании определяется встроенным NZM2.

    При использовании силового разъединителя N2 с помощью входного предохранителя ￫ Технические данные.

    Технические характеристики

    Электрический
    Стандарты и предписания IEC/EN 60947-2
    IEC/EN 60947-2 Приложение B
    Чувствительность чувствительный к импульсным токам по принципу суммы токов (тип A)
    Мин. рабочее напряжениеUeВ
    для регистрации токов утечки, тип A/AC не зависят от сетевого напряжения
    Пригодность для применения в трех- и однофазных системах
    Номинальное напряжениеUeВ перем. тока280…690
    Номинальная частотаfГц50/60
    Количество полюсов 4-полюсн.
    Диапазон изменения номинального расчетного токаInA15…250
    Расчетные токи утечкиIΔnA0.1…0.3…1…3
    Диапазон учёта тока утечки 50/60 Гц
    Включающая и отключающая способность расчетного тока при коротком замыканииIΔmA= ICU
    Удароустойчивость (IEC 60068-2-27) 20 (импульс полусинуса 20 мс)
    Механический срок службы (из него 50 % с током утечки)Переключения 2 000
    Механический
    Монтажный размер колпачков мм96
    Монтаж по нижнему краю
    установочное положение вертикально и 90° во всех направлениях
    Подача питания
    любая
    Класс защиты в зоне блока управления IP20
    Температура окружающей среды -25-+70
    Возможность опломбирования да, ручки настройки
    Поперечные сечения соединения
    тонкопроволочный без оконечной муфты мм2wie NZM2 Standardanschluss
    тонкопроволочный с оконечной муфтой мм2как стандартное подключение NZM2

    Bauartnachweis nach IEC/EN 61439

    Технические характеристики для подтверждения типа конструкции
    Мин. рабочая температура °C-25
    Макс. рабочая температура °C70
    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
    10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
    10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Технические характеристики согласно ETIM 6.0
    Low-voltage industrial components (EG000017) / Residual current release for power circuit breaker (EC001021)
    Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Fault current switch for circuit breakers (ecl@ss8.1-27-37-04-11 [AKF009010])
    Rated control supply voltage Us at AC 50HZ V280 - 690
    Rated control supply voltage Us at AC 60HZ V280 - 690
    Rated control supply voltage Us at DC V0 - 0
    Rated fault current A0.1 - 3
    Max. power on-delay time ms100
    Delay adjustable Yes
    Max. rated operation voltage Ue V690

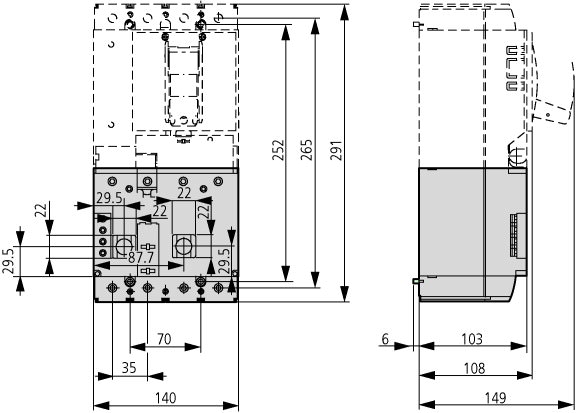

    Размеры

  • IL01210008Z (AWA1230-2100) Дифференциальная защитаIL01210008Z2015_11.pdf
