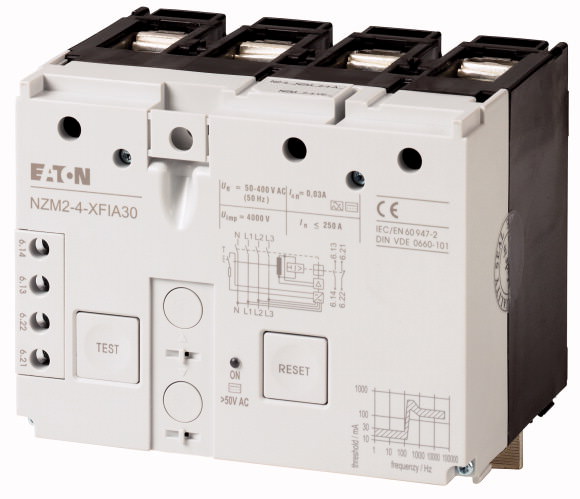

Moeller — . Расцепитель токов утечки, 30 мА, DC чувствительные, 4P - 292345

Артикул «Первый ZIP»:862060
Артикул производителя:292345
Доп. код производителя:NZM2-4-XFIA30
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: 63-70 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 01.09.2025 в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Описание Чувствительный к постоянному и переменному току по принципу суммарного тока (в диапазоне 0 - 100 кГц)
    Для 4-полюсных автоматических выключателей NZM2-4 и силовых разъединителей N2-4
    Внутреннее питающее напряжение Us = 50 - 400 В

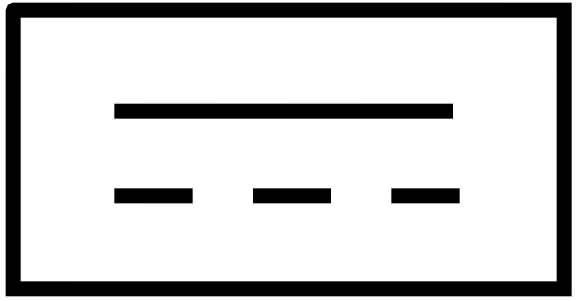

    графические условные обозначения
    Графические условные обозначения
    Применяемое для
    Применяемое для NZM2-4
    N2-4
    Полюсы 4-полюсн.
    указания

    Учесть границу срабатывания в зависимости от частоты!

    См. характеристики „Частотная характеристика“

    Вспомогательные контакты (встроены 1 замыкающий контакт, 1 размыкающий контакт) сбрасываются кнопкой сброса.

    Не используются в комбинации со штекерной техникой, изолированным корпусом или с комплектом для сборки главного выключателя для встраивания в боковую стенку с монтажным уголком.

    Отключающая способность при коротком замыкании в связи с достижением предела измерения определяется пристроенным NZM2.

    При использовании силового разъединителя N2 через необходимый входной предохранитель ￫ Технические данные.

    Технические характеристики

    Электрический
    Стандарты и предписания IEC/EN 60947-2
    IEC/EN 60947-2 Приложение B
    Чувствительность чувствительность к постоянному и переменному току (тип B)
    Мин. рабочее напряжениеUeВ
    для регистрации токов утечки, тип A/AC 0 В (вне зависимости от сетевого напряжения)
    для регистрации токов утечки, тип B 50 В (зависит от сетевого напряжения)
    Пригодность для применения в трех- и однофазных системах
    Номинальное напряжениеUeВ перем. тока50…400 (3~)
    Номинальная частотаfГц50
    Количество полюсов 4-полюсн.
    Диапазон изменения номинального расчетного токаInA15…250
    Расчетные токи утечкиIΔnA0.03
    Диапазон учёта тока утечки при переменном напряжении: 0 - 100 кГц
    при импульсном постоянном напряжении: 50 Гц
    Включающая и отключающая способность расчетного тока при коротком замыканииIΔmA= ICU
    Удароустойчивость (IEC 60068-2-27) 20 (импульс полусинуса 20 мс)
    Механический срок службы (из него 50 % с током утечки)Переключения 2 000
    Механический
    Монтажный размер колпачков мм96
    Монтаж по нижнему краю
    установочное положение вертикально и 90° во всех направлениях
    Подача питания
    по нижнему краю
    Класс защиты в зоне блока управления IP20
    Температура окружающей среды -25-+70
    Поперечные сечения соединения
    тонкопроволочный без оконечной муфты мм2wie NZM2 Standardanschluss
    тонкопроволочный с оконечной муфтой мм2как стандартное подключение NZM2

    Bauartnachweis nach IEC/EN 61439

    Технические характеристики для подтверждения типа конструкции
    Мин. рабочая температура °C-25
    Макс. рабочая температура °C70
    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
    10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
    10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Технические характеристики согласно ETIM 6.0
    Low-voltage industrial components (EG000017) / Residual current release for power circuit breaker (EC001021)
    Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Fault current switch for circuit breakers (ecl@ss8.1-27-37-04-11 [AKF009010])
    Rated control supply voltage Us at AC 50HZ V50 - 400
    Rated control supply voltage Us at AC 60HZ V50 - 400
    Rated control supply voltage Us at DC V0 - 0
    Rated fault current A0.03 - 0.03
    Max. power on-delay time ms30
    Delay adjustable No
    Max. rated operation voltage Ue V400

    Характеристики

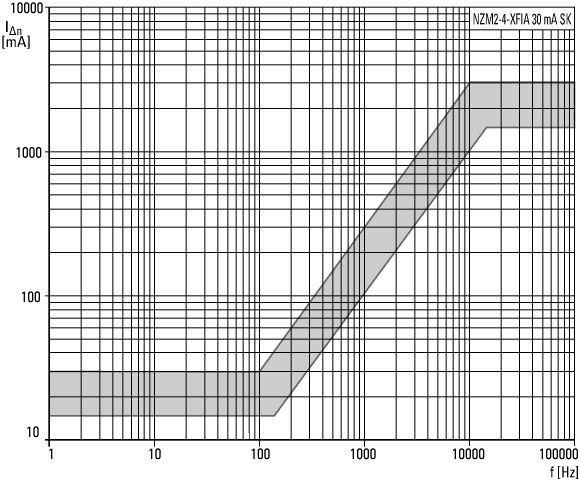

    Зависимость от частоты тока расцепления
    30 mA
    Тип SK

    Размеры

  • IL01210008Z (AWA1230-2100) Дифференциальная защитаIL01210008Z2015_11.pdf
