Moeller — . Модуль времени; 24 B перем. тока/пост. тока; 1 - 30 с; звезда-треугольник - 101446
Наличие
Только под заказ.
Ориентировочный срок поставки: уточняйте у менеджера.
Цена
Требуется запрос производителю.
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос сегодня в течение дня.
Этот товар не поставляется торгующим организациям. Подробнее.
Доставка
По всей России.
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Удобно для запроса одной позиции
Программа поставок
Ассортимент Дополнительное оснащение Принадлежности Модули времени Описание для применений схемы звезда-треугольник
комбинирование со вспомогательными контактами верхней установки невозможно
Включая схемы защитыДиапазон напряжений ULN В 24 B перем. тока/пост. тока Диапазон времени Время переключения
1 - 30 с
Задержка переключения
50 мсПрименяемое для DILM7 - DILM32
DILMP20
DILMP32-DILMP45

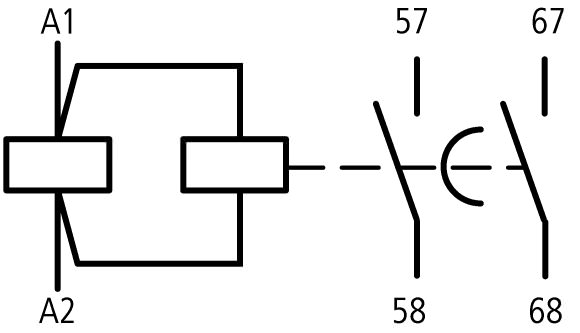

DILAграфические условные обозначения
Технические характеристики
Общая информация Стандарты и положения DIN EN 61812, IEC/EN 60947, VDE 0660, UL, CSA Механический срок службы Работа от перем. тока Переключения x 106 3 Управляется постоянным током DC Переключения x 106 3 Температура окружающей среды Хранение °C - 40-80 разомкнут °C -25-+60 в капсульном корпусе °C - 25-40 установочное положение любое, кроме подвешенного Удароустойчивость (IEC/EN 60068-2-27) Импульс полусинуса 10 мс Замыкающие контакты g 6 Размыкающие контакты g 6 Класс защиты IP20 Защита от прикосновения при вертикальном управлении спереди (EN 50274) защита от прикосновения пальцами и тыльной стороной кистей рук Вес кг 0.08 Поперечные сечения соединения мм² одножильный мм2 1 x (0,75 - 2,5)
2 x (0,75 - 1,5)тонкопроволочный с оконечной муфтой мм2 1 x (0,75 - 1,5)
2 x (0,75 - 1,5)одно- или многожильные AWG 18 - 14 Отвертка с профилем Pozidriv Размер 2 Стандартная отвёртка мм 0.8 x 5.5
1 x 6макс. начальный пусковой момент Нм 1.2 Контакты Номинальная устойчивость к импульсу Uimp В перем. тока 4000 Категория перенапряжения / степень загрязнения III/3 Номинальные выдерживаемые напряжения изоляции Ui В перем. тока 250 Номинальное напряжение Ue В 250 Безопасное разъединение согласно EN 61140 между катушкой и вспомогательными контактами В перем. тока 250 Между вспомогательными контактами В перем. тока 250 Стойкость к коротким замыканиям без сваривания макс. предохранитель A gG/gL 6 Механические приводы Безопасность по напряжению Напряжение натяжения x Us Работа от перем. тока В перем. тока втягивание x Uc 0.85-1.1 Управляется постоянным током DC втягивание x Uc втягивание x Uc 0.7-1.2 потребляемая мощность 60 °C Удержание VA 2 Работа от перем. тока Удержание W 1.8 Продолжительность включения % продолжительность включения 100 максимальная частота коммутаций S/h макс. частота коммутаций S/h 3600 комбинируется со вспомогательным контактом S/h 360 обычный термический ток Ith = Ie AC-1 с задержкой включения мс <50 Задержка выключения мс <200 Работа от перем. тока, 50 Гц Отклонение % <5 Время повторной готовности (после истечения 100% времени задержки) мс 70 Время изменения контакта DILM32-XTEE11/DILM32-XTED11 tu мс 10 DILM32-XTEY20 tu мс 50 указания Указания Для расчётного рабочего тока DC-13 действует правило: условия включения и выключения по DC-13, Л/П постоянно в соответствии с данными
Для защиты от короткого замыкания макс. плавкого предохранителя действует правило: диаграммы зависимости тока от времени согласно вкладышу "Плавкие предохранители" (по запросу)
Для напряжения трогания при воздействии постоянного тока действует правило: Только постоянное напряжение, трёхфазный мостовой выпрямитель или выровненное выпрямление двухполупериодной мостовой схемыBauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции Номинальный ток для указания потери мощности In A 0 Потеря мощности на полюс, в зависимости от тока Pvid W 0 Потеря мощности оборудования, в зависимости от тока Pvid W 0 Статическая потеря мощности, не зависит от тока Pvs W 1.8 Способность отдавать потери мощности Pve W 0 Мин. рабочая температура °C -25 Макс. рабочая температура °C 60 Проверка конструкции IEC/EN 61439 10.2 твёрдость материалов и деталей 10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены. 10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены. 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены. 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены. 10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены. 10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.7 Ярлыки Требования производственного стандарта выполнены. 10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены. 10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9 Свойства изоляции 10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. 10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). Технические характеристики согласно ETIM 6.0
Relays (EG000019) / Timer block (EC002060) Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Timer block attachment (ecl@ss8.1-27-37-13-08 [ACN996008]) Switching function - Setting time s 1 - 30 Number of contacts as normally open contact 2 Number of contacts as normally closed contact 0 Number of contacts as change-over contact 0 Operating principle Electronic Апробации
Product Standards IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking UL File No. E29184 UL Category Control No. NKCR CSA File No. 012528 CSA Class No. 3211-03 North America Certification UL listed, CSA certified Размеры
IL04910004Z (AWA2527-2320) Электронный модуль времени IL04910004Z2010_10.pdf Switchgear of Power Factor Correction Systems ver934en.pdf X-Start - Modern Switching Installations Efficiently Fitted and Wired Securely ver938en.pdf Mirror Contacts for Highly-Reliable Information Relating to Safety-Related Control Functions ver944en.pdf Effect of the Cabel Capacitance of Long Control Cables on the Actuation of Contactors ver949en.pdf Motor starters and "Special Purpose Ratings" for the North American market ver953en.pdf Switchgear for Luminaires ver955en.pdf Standard Compliant and Functionally Safe Engineering Design with Mechanical Auxiliary Contacts ver956en.pdf The Interaction of Contactors with PLCs ver957en.pdf Busbar Component Adapters for modern Industrial control panels ver960en.pdf
Товар на сайте производителя: Moeller 101446
