Moeller — . Контактор для коммутаци иосветительных нагрузок 12А, управляющее напряжение 24В (AC) - 104401
Наличие
Только под заказ.
Ориентировочный срок поставки: 63-70 дней.
Цена
Требуется запрос производителю.
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос сегодня в течение дня.
Этот товар не поставляется торгующим организациям. Подробнее.
Доставка
По всей России.
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Удобно для запроса одной позиции
Программа поставок
Ассортимент Контакторы освещения DILL Применение Силовой контактор для систем освещения Категория применения AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления Расчетный рабочий ток AC-5a 220 B 230 B Ie A 12 380 B 400 B Ie A 12 AC-5b 220 B 230 B Ie A 14 380 B 400 B Ie A 14 AC-1 обычный термический ток, 3-полюсный, 50 - 60 Гц разомкнут при 40 °C Ith =Ie A 27 графические условные обозначения
Управляющее напряжение 24 V 50 Hz Технические характеристики
Общая информация Стандарты и предписания IEC/EN 60947, VDE 0660, UL, CSA Механический срок службы Работа от перем. тока Переключения x 106 1 Частота коммутаций, механическая Работа от перем. тока Переключения/ч 60 максимальная частота коммутаций S/h электрический Переключения/ч 60 Стойкость к климатическим воздействиям Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30Температура окружающей среды разомкнут °C -25-+60 в капсульном корпусе °C - 25-40 Хранение °C - 40-80 установочное положение
Удароустойчивость (IEC/EN 60068-2-27) Импульс полусинуса 10 мс Удароустойчивость g 6.9 Класс защиты IP00 Вес Работа от перем. тока кг 0.42 Цепи главного тока Номинальная устойчивость к импульсу Uimp В перем. тока 8000 Категория перенапряжения / степень загрязнения III/3 Номинальные выдерживаемые напряжения изоляции Ui В перем. тока 690 Номинальное напряжение Ue В перем. тока 690 Включающая способность A 238 Отключающая способность 380/400 В A 170 Электрический срок службы Переключения 10000 защита от короткого замыкания, макс. предохранитель 400 В gG/gL 500 В A 63 Переменное напряжение AC-1 Расчетный рабочий ток обычный термический ток, 3-полюсный, 50 - 60 Гц разомкнут при 40 °C Ith =Ie A 27 при 60 °C Ith =Ie A 24 AC-5a Эксплуатация 220 B 230 B Ie A 12 380 B 400 B Ie A 12 AC-5b Эксплуатация 220 B 230 B Ie A 14 380 B 400 B Ie A 14 380 B 400 B Ie A 14 Ламповые нагрузки Лампы накаливания A 14 Ртутные лампы A 12 Ламповая нагрузка на люминесцентные лампы 10 x 58 В при 230/240 В переменного тока обычное подключение пускателя дросселя A 20 Двухконтурная схема A 20 Электронные предвключённые устройства A 12 Ртутный пар - лампы высокого давления A 12 Металлогалоидные лампы A 12 Натриевые лампы высокого давления A 12 Натриевые лампы низкого давления A 7.5 максимально допустимая компенсационная емкость µF 470 другие технические характеристики как силовой контактор DIL M17 Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции Номинальный ток для указания потери мощности In A 14 Потеря мощности на полюс, в зависимости от тока Pvid W 0.4 Потеря мощности оборудования, в зависимости от тока Pvid W 1.2 Статическая потеря мощности, не зависит от тока Pvs W 2.1 Способность отдавать потери мощности Pve W 0 Мин. рабочая температура °C -25 Макс. рабочая температура °C 60 Проверка конструкции IEC/EN 61439 10.2 твёрдость материалов и деталей 10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены. 10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены. 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены. 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены. 10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены. 10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.7 Ярлыки Требования производственного стандарта выполнены. 10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены. 10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9 Свойства изоляции 10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. 10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). Технические характеристики согласно ETIM 6.0
Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066) Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012]) Rated control supply voltage Us at AC 50HZ V 24 - 24 Rated control supply voltage Us at AC 60HZ V 0 - 0 Rated control supply voltage Us at DC V 0 - 0 Voltage type for actuating AC Rated operation current Ie at AC-1, 400 V A 12 Rated operation current Ie at AC-3, 400 V A 0 Rated operation power at AC-3, 400 V kW 0 Rated operation current Ie at AC-4, 400 V A 0 Rated operation power Ie at AC-4, 400 V kW 0 Modular version No Number of auxiliary contacts as normally open contact 0 Number of auxiliary contacts as normally closed contact 0 Type of electrical connection of main circuit Screw connection Number of normally closed contacts as main contact 0 Number of main contacts as normally open contact 3 Апробации

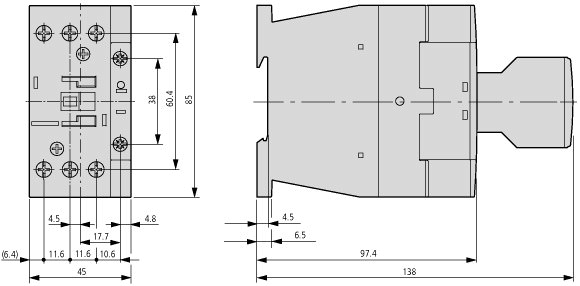

Product Standards IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking UL File No. E29096 UL Category Control No. NLDX CSA File No. 012528 CSA Class No. 3211-04 North America Certification UL listed, CSA certified Specially designed for North America No Размеры
боковое расстояние от заземлённых деталей: 6 мм DILL12…20 IL03407047Z (AWA2100-2322) Контакторы освещения IL03407047Z2010_10.pdf
Товар на сайте производителя: Moeller 104401
