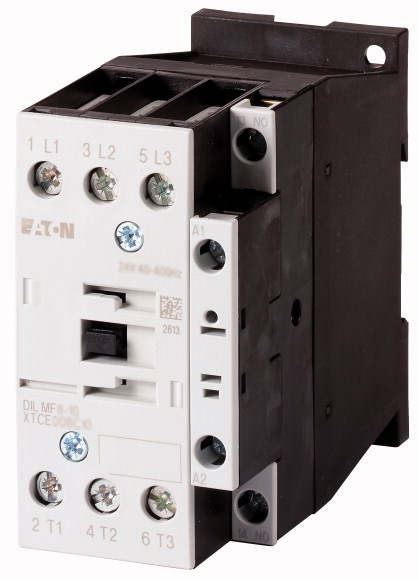

Moeller — . Контактор с электронной катушкой 32А, управляющее напряжение 24В, 1НО доп. контакт, категория применения AC-3, AC-4 - 104450
Наличие
Только под заказ.
Ориентировочный срок поставки: 63-70 дней.
Цена
Требуется запрос производителю.
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос сегодня в течение дня.
Этот товар не поставляется торгующим организациям. Подробнее.
Доставка
По всей России.
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Удобно для запроса одной позиции
Программа поставок
Ассортимент Силовые контакторы Применение Силовой контактор для полупроводников согласно SEMI F47 Подассортимент Силовые контакторы до 150 A с электронным приводом Категория применения AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления
AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы
AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп
Примечание Подходит также для двигателей класса эффективности IE3.
Устройства, совместимые с IE3, обозначаются логотипом на упаковке.Техника присоединения Винтовые клеммы Расчетный рабочий ток AC-3 380 B 400 B Ie A 32 AC-1 обычный термический ток, 3-полюсный, 50 - 60 Гц разомкнут при 40 °C Ith =Ie A 45 в капсульном корпусе Ith A 36 обычный термический ток, 1-полюсный разомкнут Ith A 100 в капсульном корпусе Ith A 90 максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц AC-3 220 B 230 B P кВт 10 380 B 400 B P кВт 15 660 B 690 B P кВт 17 AC-4 220 B 230 B P кВт 4 380 B 400 B P кВт 7 660 B 690 B P кВт 10 Назначение контактов Замык. = замыкающий контакт 1 замык графические условные обозначения
указания Коммутирующие элементы согласно EN 50012.
Встроенная схема защиты.Технические характеристики
Общая информация установочное положение
Переменное напряжение AC-1 Расчетный рабочий ток обычный термический ток, 3-полюсный, 50 - 60 Гц разомкнут при 40 °C Ith =Ie A 45 при 50 °C Ith =Ie A 43 при 60 °C Ith =Ie A 40 в капсульном корпусе Ith A 36 обычный термический ток, 1-полюсный разомкнут Ith A 100 в капсульном корпусе Ith A 90 AC-3 Расчетный рабочий ток открытый, 3-полюсный, 50 - 60 Гц 220 B 230 B Ie A 32 240 В Ie A 32 380 B 400 B Ie A 32 415 В Ie A 32 440 В Ie A 32 500 В Ie A 32 660 B 690 B Ie A 18 Расчетная рабочая мощность P кВт 220 B 230 B P кВт 10 240 В P кВт 11 380 B 400 B P кВт 15 415 В P кВт 19 440 В P кВт 20 500 В P кВт 23 660 B 690 B P кВт 17 AC-4 открытый, 3-полюсный, 50 - 60 Гц 220 B 230 B Ie A 15 240 В Ie A 15 380 B 400 B Ie A 15 415 В Ie A 15 440 В Ie A 15 500 В Ie A 15 660 B 690 B Ie A 12 Расчетная рабочая мощность P кВт 220 B 230 B P кВт 4 240 В P кВт 4.5 380 B 400 B P кВт 7 415 В P кВт 7.5 440 В P кВт 8 500 В P кВт 9 660 B 690 B P кВт 10 Электрические тепловые потери 3-полюсн., при Ith W 12.1 Электрические тепловые потери при Ie согласно AC-3/400 V W 6.1 Механические приводы Безопасность по напряжению Работа от перем. тока втягивание x Uc 0.8-1.15 Работа от перем. тока Отпускание x Uc 0.2-0.5 Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc электронный привод втягивание VA 14 электронный привод Удержание VA 0.7 электронный привод Удержание W 0.7 Продолжительность включения % продолжительность включения 100 Время переключения Задержка замыкания мс 40 Время открытия мс 45 -подходит после SEMI F47 Электромагнитная совместимость (ЭМС) Излучаемые радиопомехи согласно EN 60947-1 Иммунитет согласно EN 60947-1 другие технические характеристики как силовой контактор DIL M32 Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции Номинальный ток для указания потери мощности In A 32 Потеря мощности на полюс, в зависимости от тока Pvid W 2.2 Потеря мощности оборудования, в зависимости от тока Pvid W 6.6 Статическая потеря мощности, не зависит от тока Pvs W 0.8 Способность отдавать потери мощности Pve W 0 Мин. рабочая температура °C -25 Макс. рабочая температура °C 60 Проверка конструкции IEC/EN 61439 10.2 твёрдость материалов и деталей 10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены. 10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены. 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены. 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены. 10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены. 10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.7 Ярлыки Требования производственного стандарта выполнены. 10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены. 10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9 Свойства изоляции 10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. 10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). Технические характеристики согласно ETIM 6.0
Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066) Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012]) Rated control supply voltage Us at AC 50HZ V 24 - 24 Rated control supply voltage Us at AC 60HZ V 24 - 24 Rated control supply voltage Us at DC V 0 - 0 Voltage type for actuating AC Rated operation current Ie at AC-1, 400 V A 45 Rated operation current Ie at AC-3, 400 V A 32 Rated operation power at AC-3, 400 V kW 15 Rated operation current Ie at AC-4, 400 V A 15 Rated operation power Ie at AC-4, 400 V kW 7 Modular version No Number of auxiliary contacts as normally open contact 1 Number of auxiliary contacts as normally closed contact 0 Type of electrical connection of main circuit Screw connection Number of normally closed contacts as main contact 0 Number of main contacts as normally open contact 3 Апробации
Product Standards IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking UL File No. E29096 UL Category Control No. NLDX CSA File No. 012528 CSA Class No. 2411-03, 3211-04 North America Certification UL listed, CSA certified Specially designed for North America No Характеристики
Условия переключ ния для потребителей без двигателя 3-полюсных, 4-полюсных
Рабочая характеристика
Не индуктивная или слабо индуктивная нагрузка
Электрическое краткое обозначение
Включение: 1 × расчетный рабочий ток
Выключение: 1 × расчетный рабочий ток
Категория применения
100 % AC-1
Типичные случаи применения
Электрический нагревРазмеры
Силовые контакторы со вспомогательным контактным модулем
боковое расстояние от заземлённых деталей: 6 мм IL03407014Z (AWA2100-2127) Силовой контактор IL03407014Z2012_03.pdf Switchgear of Power Factor Correction Systems ver934en.pdf X-Start - Modern Switching Installations Efficiently Fitted and Wired Securely ver938en.pdf Mirror Contacts for Highly-Reliable Information Relating to Safety-Related Control Functions ver944en.pdf Effect of the Cabel Capacitance of Long Control Cables on the Actuation of Contactors ver949en.pdf Motor starters and "Special Purpose Ratings" for the North American market ver953en.pdf Switchgear for Luminaires ver955en.pdf Standard Compliant and Functionally Safe Engineering Design with Mechanical Auxiliary Contacts ver956en.pdf The Interaction of Contactors with PLCs ver957en.pdf Busbar Component Adapters for modern Industrial control panels ver960en.pdf
Товар на сайте производителя: Moeller 104450
