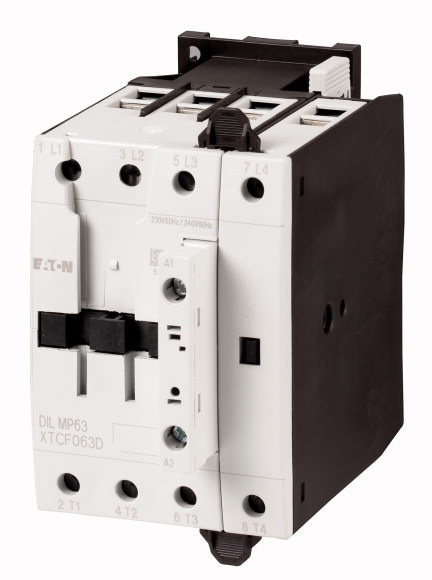

Moeller — . Контактор 80 А, управляющее напряжение 240В (АС), 4 полюса, категория применения AC-3, AC-4 - 109885
Наличие
Только под заказ.
Ориентировочный срок поставки: 42-56 дней.
Цена
Требуется запрос производителю.
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос завтра 29.08.2025 в течение дня.
Этот товар не поставляется торгующим организациям. Подробнее.
Доставка
По всей России.
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Удобно для запроса одной позиции
Программа поставок
Ассортимент Силовые контакторы Применение Силовой контактор для 4-полюсных потребителей Подассортимент Силовые контакторы до 200 A, 4-полюсн. Категория применения AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления
AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работыТехника присоединения Винтовые клеммы Полюсы 4-полюсн. Расчетный рабочий ток AC-1 обычный термический ток, 3-полюсный, 50 - 60 Гц при 40 °C Ith =Ie A 80 при 50 °C Ith =Ie A 76 при 60 °C Ith =Ie A 69 графические условные обозначения
Применяемое для DILM150-XHI(A)(V)…
или
DILM1000-XHI11-SA
или
DILM1000-XHI(V)11-SIУправляющее напряжение 240 V 50 Hz Род тока: перем. ток/пост. ток Питание перем. тока указания Коммутирующие элементы согласно EN 50012. Технические характеристики
Общая информация Стандарты и предписания IEC/EN 60947, VDE 0660, UL, CSA Механический срок службы Работа от перем. тока Переключения x 106 10 Управляется постоянным током DC Переключения x 106 10 Частота коммутаций, механическая Работа от перем. тока Переключения/ч 5000 Управляется постоянным током DC Переключения/ч 5000 Стойкость к климатическим воздействиям Влажный нагрев, постоянный, в соответствии с IEC 60068-2-3
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30Температура окружающей среды разомкнут °C -25-+60 в капсульном корпусе °C - 25-40 Хранение °C - 40-80 установочное положение установочное положение
Удароустойчивость (IEC/EN 60068-2-27) Импульс полусинуса 10 мс Цепи главного тока Замыкающие контакты g 10 Вспомогательные блок-контакты Замыкающие контакты g 7 Размыкающие контакты g 5 Класс защиты IP00 Защита от прикосновения при вертикальном управлении спереди (EN 50274) защита от прикосновения пальцами и тыльной стороной кистей рук Поперечные сечения соединения главного провода одножильный мм2 1 x (2,5 - 16)
2 x (2,5 - 16)тонкопроволочный с оконечной муфтой мм2 1 x (2,5 - 35)
2 x (2,5 - 25)многожильный мм2 1 x (16 - 50)
2 x (16 - 35)одно- или многожильные AWG 12 - 2 Плоский провод Количество сегментов x ширина x толщина мм 2 x (6 x 9 x 0,8) Поперечные сечения подсоединяемых вспомогательных проводов одножильный мм2 1 x (0,75 - 4)
2 x (0,75 - 4)тонкопроволочный с оконечной муфтой мм2 1 x (0,75 - 2,5)
2 x (0,75 - 2,5)одно- или многожильные AWG 18 - 14 Соединительный винт главного провода M6 Начальный пусковой момент Нм 3,3 Соединительный винт вспомогательного провода M3,5 Начальный пусковой момент Нм 1,2 Инструменты Главный провод Отвертка с профилем Pozidriv Размер 2 Стандартная отвёртка мм 0.8 x 5.5
1 x 6Кабели системы управления Отвертка с профилем Pozidriv Размер 2 Стандартная отвёртка мм 0,8 x 5,5
1 x 6Цепи главного тока Номинальная устойчивость к импульсу Uimp В перем. тока 8000 Категория перенапряжения / степень загрязнения III/3 Номинальные выдерживаемые напряжения изоляции Ui В перем. тока 690 Номинальное напряжение Ue В перем. тока 690 Безопасное разъединение согласно EN 61140 между катушкой и контактами В перем. тока 440 между контактами В перем. тока 440 Включающая способность (cos ϕ) до 690 В A 700
согласно IEC/EN 60947Отключающая способность 220 B 230 B A 500 380 B 400 B A 500 500 В A 500 660 B 690 B A 296 стойкость к коротким замыканиям защита от короткого замыкания, макс. предохранитель Тип координации 2 400 В gG/gL 500 В A 80 690 В gG/gL 690 В A 63 Тип координации "1" 400 В gG/gL 500 В A 160 690 В gG/gL 690 В A 80 Переменное напряжение AC-1 Расчетный рабочий ток обычный термический ток, 3-полюсный, 50 - 60 Гц разомкнут при 40 °C Ith =Ie A 80 при 50 °C Ith =Ie A 76 при 60 °C Ith =Ie A 69 в капсульном корпусе Ith A 64 обычный термический ток, 1-полюсный разомкнут Ith A 207 в капсульном корпусе Ith A 186 AC-3 Расчетный рабочий ток открытый, 3-полюсный, 50 - 60 Гц 220 B 230 B Ie A 50 240 В Ie A 50 380 B 400 B Ie A 50 415 В Ie A 50 440 В Ie A 50 500 В Ie A 50 660 B 690 B Ie A 32 Расчетная рабочая мощность P кВт 220 B 230 B P кВт 15.5 240 В P кВт 17 380 B 400 B P кВт 22 415 В P кВт 30 440 В P кВт 32 500 В P кВт 36 660 B 690 B P кВт 30 постоянное напряжение Расчетный рабочий ток Ie открытый DC-1 60 В Ie A 80 110 В Ie A 80 220 В Ie A 80 440 В Ie A 5 DC-3 60 В Ie A 80 110 В Ie A 80 220 В Ie A 80 440 В Ie A 5 DC-5 60 В Ie A 80 110 В Ie A 80 220 В Ie A 70 440 В Ie A 5 Электрические тепловые потери 3-полюсн., при Ith W 23 Сопротивление на полюс мОм 0.7 Механические приводы Безопасность по напряжению Работа от перем. тока, 50 Гц втягивание x Uc 0.8-1.1 Работа от перем. тока, 50/60 Гц x Uc 0.85-1.1 Работа от перем. тока Отпускание x Uc 0.4-0.6 Управляется постоянным током DC втягивание x Uc 0.7-1.2 Управляется постоянным током DC Отпускание x Uc 0.2-0.6 Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc Работа от перем. тока, 50/60 Гц втягивание VA 150 Работа от перем. тока, 50/60 Гц втягивание W 95 Работа от перем. тока, 50/60 Гц Удержание VA 16 Работа от перем. тока, 50/60 Гц Удержание W 5.3
4.3Управляется постоянным током DC втягивание W 24 Управляется постоянным током DC Удержание W 0,5 Продолжительность включения % продолжительность включения 100 Время переключения 100 % UC (рекомендуемые значения) Цепи главного тока Работа от перем. тока Задержка замыкания мс 12-18 Время открытия мс 8-13 Управляется постоянным током DC мс Задержка замыкания мс 54 Время открытия мс 24 Время дугового разряда мс 10 допустимый ток покоя пари активации A1 - A2 из электроники (при сигнале 0) мА
1Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции Номинальный ток для указания потери мощности In A 80 Потеря мощности на полюс, в зависимости от тока Pvid W 8.6 Потеря мощности оборудования, в зависимости от тока Pvid W 25.8 Статическая потеря мощности, не зависит от тока Pvs W 4.1 Способность отдавать потери мощности Pve W 0 Мин. рабочая температура °C -25 Макс. рабочая температура °C 60 Проверка конструкции IEC/EN 61439 10.2 твёрдость материалов и деталей 10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены. 10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены. 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены. 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены. 10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены. 10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.7 Ярлыки Требования производственного стандарта выполнены. 10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены. 10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9 Свойства изоляции 10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. 10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). Технические характеристики согласно ETIM 6.0
Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066) Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012]) Rated control supply voltage Us at AC 50HZ V 240 - 240 Rated control supply voltage Us at AC 60HZ V 0 - 0 Rated control supply voltage Us at DC V 0 - 0 Voltage type for actuating AC Rated operation current Ie at AC-1, 400 V A 80 Rated operation current Ie at AC-3, 400 V A 50 Rated operation power at AC-3, 400 V kW 22 Rated operation current Ie at AC-4, 400 V A 40 Rated operation power Ie at AC-4, 400 V kW 20 Modular version No Number of auxiliary contacts as normally open contact 0 Number of auxiliary contacts as normally closed contact 0 Type of electrical connection of main circuit Screw connection Number of normally closed contacts as main contact 0 Number of main contacts as normally open contact 4 Апробации
Product Standards IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking UL File No. E29096 UL Category Control No. NLDX CSA File No. 012528 CSA Class No. 2411-03, 3211-04 North America Certification UL listed, CSA certified Specially designed for North America No Характеристики
1: Модули вспомогательных контактов
2: Схема защиты
Условия переключения для 4-полюсных потребителей без двигателя
Рабочая характеристика
Не индуктивная или слабо индуктивная нагрузка
Электрическое краткое обозначение
Включение: 1 × расчетный рабочий ток
Выключение: 1 × расчетный рабочий ток
Категория применения
100 % AC-1
Типичные случаи применения

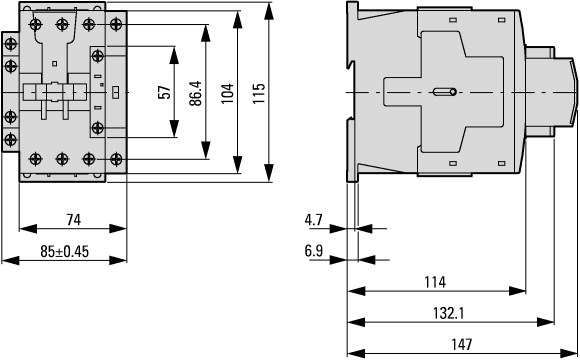

Электрический нагревРазмеры
Контакторы
боковое расстояние от заземлённых деталей: 6 мм DILMP63
DILMP80IL03407049Z (AWA2100-2356) 4-полюсные силовые контакторы IL03407049Z2012_01.pdf Switchgear of Power Factor Correction Systems ver934en.pdf X-Start - Modern Switching Installations Efficiently Fitted and Wired Securely ver938en.pdf Mirror Contacts for Highly-Reliable Information Relating to Safety-Related Control Functions ver944en.pdf Effect of the Cabel Capacitance of Long Control Cables on the Actuation of Contactors ver949en.pdf Motor starters and "Special Purpose Ratings" for the North American market ver953en.pdf Switchgear for Luminaires ver955en.pdf Standard Compliant and Functionally Safe Engineering Design with Mechanical Auxiliary Contacts ver956en.pdf The Interaction of Contactors with PLCs ver957en.pdf Busbar Component Adapters for modern Industrial control panels ver960en.pdf
