Moeller — . Контактор 630А, 4 полюса, управляющее напряжение 220-230В (AC), категория применения AC1 - 207466
Наличие
Только под заказ.
Ориентировочный срок поставки: 35-49 дней.
Цена
Требуется запрос производителю.
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос сегодня в течение дня.
Этот товар не поставляется торгующим организациям. Подробнее.
Доставка
По всей России.
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Удобно для запроса одной позиции
Программа поставок

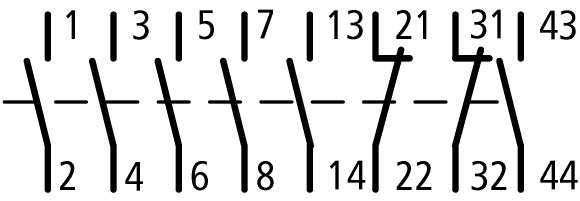

Ассортимент Силовые контакторы Применение Силовой контактор для 4-полюсных потребителей Подассортимент Силовые контакторы более 200 A, 4-полюсные Категория применения AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления Техника присоединения Винтовые клеммы Полюсы 4-полюсн. Расчетный рабочий ток AC-1 обычный термический ток, 3-полюсный, 50 - 60 Гц разомкнут при 40 °C Ith =Ie A 630 при 55 °C Ith =Ie A 470 при 60 °C Ith =Ie A 400 обычный термический ток, 1-полюсный разомкнут Ith A 1760 Назначение контактов Замык. = замыкающий контакт 2 замык Разм. = размыкающий контакт 2 разм. графические условные обозначения
Применяемое для DILP800-XHI… Род тока: перем. ток/пост. ток Питание перем. тока Технические характеристики

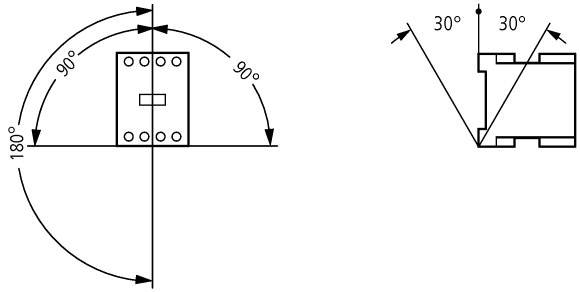

Общая информация Стандарты и предписания IEC/EN 60947, VDE 0660 Механический срок службы Работа от перем. тока Переключения x 106 5 Частота коммутаций, механическая Работа от перем. тока Переключения/ч 3600 Стойкость к климатическим воздействиям Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 Температура окружающей среды разомкнут °C -40-+70 установочное положение установочное положение
Удароустойчивость (IEC/EN 60068-2-27) Импульс полусинуса 15 мс Цепи главного тока Замыкающие контакты g 10 Класс защиты IP00 Защита от прикосновения при вертикальном управлении спереди (EN 50274) защита от прикосновения пальцами и тыльной стороной кистей рук с крышкой для клемм Поперечные сечения соединения главного провода одножильный мм2 1 x (70 - 300)
2 x (35 - 185)многожильный мм2 1 x (70 - 300)
2 x (35 - 185)Поперечные сечения подсоединяемых вспомогательных проводов одножильный мм2 2 x (0,5 - 2,5) Соединительный винт главного провода M10 Начальный пусковой момент Нм 12 - 16 Соединительный винт вспомогательного провода M3,5 Начальный пусковой момент Нм 1,2 Инструменты Кабели системы управления Отвертка с профилем Pozidriv Размер 2 Цепи главного тока Номинальная устойчивость к импульсу Uimp В перем. тока 8000 Категория перенапряжения / степень загрязнения III/3 Номинальные выдерживаемые напряжения изоляции Ui В перем. тока 1000 Номинальное напряжение Ue В перем. тока 1000 Безопасное разъединение согласно EN 61140 между катушкой и контактами В перем. тока 1000 между контактами В перем. тока 690 Включающая способность (cos ϕ) до 690 В A 5000
согласно IEC/EN 60947Отключающая способность 220 B 230 B A 5000 380 B 400 B A 5000 500 В A 5000 660 B 690 B A 5000 стойкость к коротким замыканиям защита от короткого замыкания, макс. предохранитель Тип координации 2 400 В gG/gL 500 В A 630 Тип координации "1" 400 В gG/gL 500 В A 630 Переменное напряжение AC-1 Расчетный рабочий ток обычный термический ток, 3-полюсный, 50 - 60 Гц разомкнут при 40 °C Ith =Ie A 630 при 55 °C Ith =Ie A 470 при 60 °C Ith =Ie A 400 обычный термический ток, 1-полюсный разомкнут Ith A 1760 AC-3 Расчетный рабочий ток открытый, 3-полюсный, 50 - 60 Гц 220 B 230 B Ie A 400 240 В Ie A 400 415 В Ie A 400 440 В Ie A 400 500 В Ie A 370 660 B 690 B Ie A 370 1000 В Ie A 155 Расчетная рабочая мощность P кВт 220 B 230 B P кВт 110 240 В P кВт 110 380 B 400 B P кВт 200 415 В P кВт 200 440 В P кВт 200 660 B 690 B P кВт 355 1000 В P кВт 220 постоянное напряжение Расчетный рабочий ток Ie открытый DC-1 60 В Ie A 550 110 В Ie A 550 220 В Ie A 550 440 В Ie A 450 DC-3 60 В Ie A 450 110 В Ie A 450 220 В Ie A 450 440 В Ie A 450 DC-5 60 В Ie A 450 110 В Ie A 450 220 В Ie A 450 440 В Ie A 450 Электрические тепловые потери 4-полюсн., при Ith W 184 Механические приводы Безопасность по напряжению Работа от перем. тока, 50 Гц втягивание x Uc 0.85-1.1 Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc Работа от перем. тока, 50/60 Гц втягивание VA 3500 Работа от перем. тока, 50/60 Гц Удержание VA 140 Работа от перем. тока, 50/60 Гц Удержание W 60 Продолжительность включения % продолжительность включения 100 Время переключения 100 % UC (рекомендуемые значения) Цепи главного тока Работа от перем. тока Задержка замыкания мс 30-60 Время открытия мс 10-20 Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции Номинальный ток для указания потери мощности In A 630 Потеря мощности на полюс, в зависимости от тока Pvid W 46 Потеря мощности оборудования, в зависимости от тока Pvid W 0 Статическая потеря мощности, не зависит от тока Pvs W 60 Способность отдавать потери мощности Pve W 0 Мин. рабочая температура °C -40 Макс. рабочая температура °C 70 Проверка конструкции IEC/EN 61439 10.2 твёрдость материалов и деталей 10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены. 10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены. 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены. 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены. 10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены. 10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.7 Ярлыки Требования производственного стандарта выполнены. 10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены. 10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9 Свойства изоляции 10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. 10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). Технические характеристики согласно ETIM 6.0
Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066) Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012]) Rated control supply voltage Us at AC 50HZ V 220 - 230 Rated control supply voltage Us at AC 60HZ V 0 - 0 Rated control supply voltage Us at DC V 0 - 0 Voltage type for actuating AC Rated operation current Ie at AC-1, 400 V A 630 Rated operation current Ie at AC-3, 400 V A 400 Rated operation power at AC-3, 400 V kW 200 Rated operation current Ie at AC-4, 400 V A 0 Rated operation power Ie at AC-4, 400 V kW 0 Modular version No Number of auxiliary contacts as normally open contact 2 Number of auxiliary contacts as normally closed contact 2 Type of electrical connection of main circuit Rail connection Number of normally closed contacts as main contact 0 Number of main contacts as normally open contact 4 Характеристики
Условия переключения для 4-полюсных потребителей без двигателя
Рабочая характеристика
Не индуктивная или слабо индуктивная нагрузка
Электрическое краткое обозначение
Включение: 1 × расчетный рабочий ток
Выключение: 1 × расчетный рабочий ток
Категория применения
100 % AC-1
Типичные случаи применения

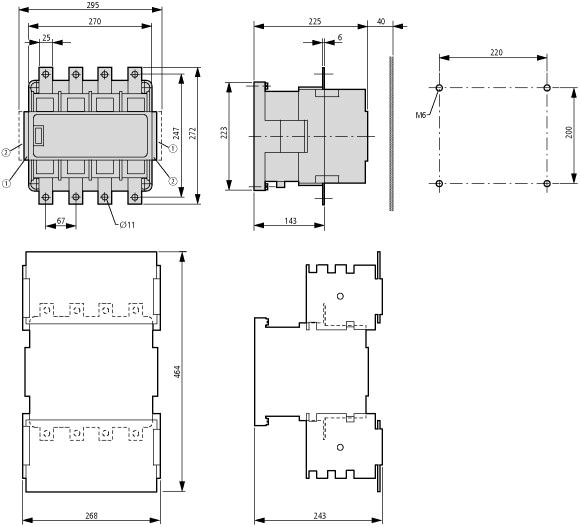

Электрический нагревРазмеры
DILP800-XHI-SI
DILP800-XHI11-SADILP630 + DILP800-XHB IL03407021Z (AWA2100-1679) 4-полюсные силовые контакторы >160 A IL03407021Z2015_04.pdf Switchgear of Power Factor Correction Systems ver934en.pdf X-Start - Modern Switching Installations Efficiently Fitted and Wired Securely ver938en.pdf Mirror Contacts for Highly-Reliable Information Relating to Safety-Related Control Functions ver944en.pdf Effect of the Cabel Capacitance of Long Control Cables on the Actuation of Contactors ver949en.pdf Motor starters and "Special Purpose Ratings" for the North American market ver953en.pdf Switchgear for Luminaires ver955en.pdf Standard Compliant and Functionally Safe Engineering Design with Mechanical Auxiliary Contacts ver956en.pdf The Interaction of Contactors with PLCs ver957en.pdf Busbar Component Adapters for modern Industrial control panels ver960en.pdf
