Moeller — . Пусковая комбинация звезда-треугольник, 140А, управляющее напряжение 230В (AC) - 240009

Артикул «Первый ZIP»:876821
Артикул производителя:240009
Доп. код производителя:SDAINLM140(230V50HZ,240V60HZ)
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: 35-49 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 30.08.2025 в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Ассортимент Комбинации контакторов
    Применение Комбинации контакторов для запуска двигателя в режиме звезда-треугольник
    Принадлежности сборка звезда-треугольник SDAINL
    Категория применения AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы
    Примечание Подходит также для двигателей класса эффективности IE3.
    Устройства, совместимые с IE3, обозначаются логотипом на упаковке.
    Описание Частота коммутаций: макс. 30 включений в час
    Расчетный рабочий ток
    AC-3
    380 B 400 BIeA140
    максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц
    AC-3
    220 B 230 BPкВт37
    380 B 400 BPкВт75
    500 ВPкВт90
    660 B 690 BPкВт90
    макс. время переключения с20
    Управляющее напряжение 230 V 50 Hz, 240 V 60 Hz
    Род тока: перем. ток/пост. ток Питание перем. тока
    Отдельные компоненты комбинации
    Сетевой контактор Q11 ТипDILM80
    + DILM150-XHI31
    Контактор для соединения треугольником Q15 ТипDILM80
    + DILM150-XHI11
    Контактор для соединения звездой Q13 ТипDILM50
    + DILM150-XHI11
    Реле времени K1 ТипETR4-51
    свободные вспомогательные контакты
    Q11

    Bauartnachweis nach IEC/EN 61439

    Технические характеристики для подтверждения типа конструкции
    Номинальный ток для указания потери мощностиInA140
    Потеря мощности на полюс, в зависимости от токаPvidW7.9
    Потеря мощности оборудования, в зависимости от токаPvidW23.8
    Статическая потеря мощности, не зависит от токаPvsW13.6
    Способность отдавать потери мощностиPveW0
    Мин. рабочая температура °C-25
    Макс. рабочая температура °C60
    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
    10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
    10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Технические характеристики согласно ETIM 6.0

    Low-voltage industrial components (EG000017) / Combination of contactors (EC000010)
    Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Combination of contactor (ecl@ss8.1-27-37-10-09 [AGZ572011])
    Function Star-delta contactor
    Rated control supply voltage Us at AC 50HZ V230 - 230
    Rated control supply voltage Us at AC 60HZ V240 - 240
    Rated control supply voltage Us at DC V0 - 0
    Voltage type for actuating AC
    Rated operation current Ie at AC-3, 400 V A140
    Rated operation power at AC-3, 400 V kW75
    Type of electrical connection of main circuit Screw connection
    Degree of protection (IP) IP00

    Характеристики

    1: Реле защиты электродвигателей

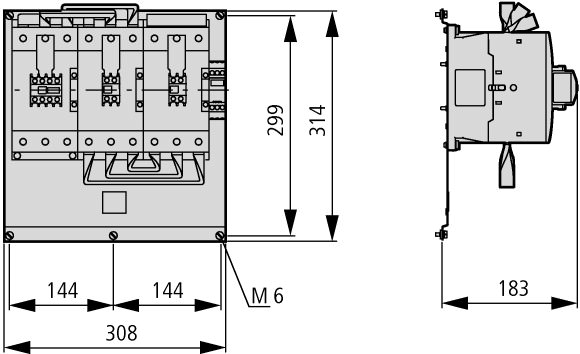

    Размеры

  • IL03407030Z (AWA2100-2139) Электромонтаж комбинации контакторовIL03407030Z2011_07.pdf
Товар на сайте производителя: Moeller 240009
