Moeller — . Вспомогательное реле 4А, управляющее напряжение произвольное 60Гц (AС), контакты 2НО+2НЗ, категория применения AC-15 - 276518
Наличие
Только под заказ.
Ориентировочный срок поставки: 42-56 дней.
Цена
Требуется запрос производителю.
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос завтра 28.08.2025 в течение дня.
Этот товар не поставляется торгующим организациям. Подробнее.
Доставка
По всей России.
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Удобно для запроса одной позиции
Программа поставок
Ассортимент Вспомогательные контакторы DILA Применение Вспомогательный контактор Описание Основные устройства с принудительно ведомыми контактами Техника присоединения Пружинные клеммы Расчетный рабочий ток AC-15 220 В 230 В 240 В Ie A 4 380 В 400 В 415 В Ie A 4 Назначение контактов Замык. = замыкающий контакт 2 замык Разм. = размыкающий контакт 2 разм. графические условные обозначения
Кодовое число/исполнение комбинаций кодовое число 22E комбинируется со вспомогательным контактным модулем DILA-XHIC(V)… Управляющее напряжение *V 60 Hz Род тока: перем. ток/пост. ток Питание перем. тока указания Коммутирующие элементы согласно EN 50011.
Обозначение соединений катушки в соответствии с EN 50005.Технические характеристики
Общая информация Стандарты и положения IEC/EN 60947, VDE 0660, UL, CSA Механический срок службы Работа от перем. тока Переключения x 106 20 Управляется постоянным током DC Переключения x 106 20 максимальная частота коммутаций S/h максимальная частота коммутаций Переключения/ч 9000 Стойкость к климатическим воздействиям Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30Температура окружающей среды разомкнут °C -25-+60 в капсульном корпусе °C - 25-40 Температура окружающей среды, хранение °C - 40-80 установочное положение установочное положение
Удароустойчивость (IEC/EN 60068-2-27) Импульс полусинуса 10 мс Основное устройство со вспомогательным контактным модулем g Замыкающие контакты g 7 Размыкающие контакты g 5 Класс защиты IP20 Защита от прикосновения при вертикальном управлении спереди (EN 50274) защита от прикосновения пальцами и тыльной стороной кистей рук Вес Работа от перем. тока кг 0,23 Управляется постоянным током DC кг 0,28 Поперечные сечения соединения мм² Винтовые клеммы одножильный мм2 1 x (0,75 - 4)
2 x (0,75 - 2,5)тонкопроволочный с оконечной муфтой мм2 1 x (0,75 - 2,5)
2 x (0,75 - 2,5)одно- или многожильные AWG 18 - 14 Соединительный винт M3,5 Отвертка с профилем Pozidriv Размер 2 Стандартная отвёртка мм 0.8 x 5.5
1 x 6макс. начальный пусковой момент Нм 1.2 Пружинные клеммы одножильный мм2 1 x (0,75 - 2,5)
2 x (0,75 - 2,5)тонкопроволочный с или без оконечной муфты DIN 46228 мм2 1 x (0,75 - 1,5)
2 x (0,75 - 1,5)одно- или многожильные AWG 18 - 14 Стандартная отвёртка мм 0,6 x 3,5 Контакты Принудительное управление коммутирующими элементами согласно ZH 1/457, включая модуль вспомогательного контакта да Номинальная устойчивость к импульсу Uimp В перем. тока 6000 Категория перенапряжения / степень загрязнения III/3 Номинальные выдерживаемые напряжения изоляции Ui В перем. тока 690 Номинальное напряжение Ue В перем. тока 690 Расчетный рабочий ток A обычный термический ток, 3-полюсный, 50 - 60 Гц разомкнут Обычный термический ток Ith A 16 AC-15 220 В 230 В 240 В Ie A 4 380 В 400 В 415 В Ie A 4 500 В Ie A 1.5 Пост. ток (DC) DC-13 Л/П
15 мсКонтакты в серии: A 1 24 В A 10 1 60 В A 6 2 60 В A 10 1 110 В A 3 3 110 В A 6 1 220 В A 1 3 220 В A 5 DC Л/П 50 мсКонтакты в серии: A 3 24 В A 4 3 60 В A 4 3 110 В A 2 3 220 В A 1 Обычный термический ток Ith A 16 Безопасное разъединение согласно EN 61140 между катушкой и вспомогательными контактами В перем. тока 400 Между вспомогательными контактами В перем. тока 400 Надёжность контакта Частота отказов λ <10-8, < один отказ на 100 млн. соединений
(при Ue = 24 В пост. тока, Umin = 17 В, Imin = 5,4 мА)Стойкость к коротким замыканиям без сваривания устройство защиты от максимальных перегрузок 220 В 230 В 240 В PKZM0 4 380 В 400 В 415 В PKZM0 4 защита от короткого замыкания, макс. предохранитель 500 В A gG/gL 10 Электрические тепловые потери при нагрузке с Ith Работа от перем. тока W 0.3 Управляется постоянным током DC W 0.3 Механические приводы Безопасность по напряжению Работа от перем. тока x Uc втягивание x Uc 0.8-1.1 Управляется постоянным током DC x Uc втягивание x Uc 0.8-1.1 при 24 VВ без модуля вспомогательного контакта (40 °C) втягивание x Uc 0.7-1.3 потребляемая мощность 50 Гц втягивание VA 24 50 Гц Удержание VA 3.4 50 Гц Удержание W 1.2 60 Гц втягивание VA 30 60 Гц Удержание VA 4.4 60 Гц Удержание W 1.4 50/60 Гц втягивание VA 27
2550/60 Гц Удержание VA 4.2
3.350/60 Гц Удержание W 1.4
1.2Управляется постоянным током DC Втягивание = удержание W 3 Продолжительность включения % продолжительность включения 100 Время переключения 100 % UC (рекомендуемые значения) Работа от перем. тока, время замыкания мс 15-21 Работа от перем. тока, замыкающий контакт, время размыкания мс 9-18 Управляется постоянным током DC Задержка замыкания мс Время переключения, управление постоянным током, максимальная задержка замыкания мс 31 Управляется постоянным током DC, время открытия замыкающего контакта мс Время переключения замыкающего контакта, управляемого постоянным током Максимальное время открытия мс 12 указания Указания Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными
Чистое постоянное напряжение, мостовая схема выпрямления трехфазного тока или сглаженная двухимпульсная мостовая схема выпрямленияBauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции Номинальный ток для указания потери мощности In A 15.5 Потеря мощности на полюс, в зависимости от тока Pvid W 0.5 Потеря мощности оборудования, в зависимости от тока Pvid W 0 Статическая потеря мощности, не зависит от тока Pvs W 1.4 Способность отдавать потери мощности Pve W 0 Мин. рабочая температура °C -25 Макс. рабочая температура °C 60 Проверка конструкции IEC/EN 61439 10.2 твёрдость материалов и деталей 10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены. 10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены. 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены. 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены. 10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены. 10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.7 Ярлыки Требования производственного стандарта выполнены. 10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены. 10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9 Свойства изоляции 10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. 10.11 Стойкость к коротким замыканиям Находится в сфере ответственности комп нии, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). Технические характеристики согласно ETIM 6.0
Low-voltage industrial components (EG000017) / Contactor relay (EC000196) Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Contactor relay (ecl@ss8.1-27-37-10-01 [AAB716011]) Rated control supply voltage Us at AC 50HZ V 0 - 0 Rated control supply voltage Us at AC 60HZ V 24 - 600 Rated control supply voltage Us at DC V 0 - 0 Voltage type for actuating AC Rated operation current Ie , 400 V A 4 Connection type auxiliary circuit Spring clamp connection Mounting method DIN-rail/screw Interface No Number of auxiliary contacts as normally closed contact 2 Number of auxiliary contacts as normally open contact 2 Number of auxiliary contacts as normally closed contact, delayed switching 0 Number of auxiliary contacts as normally open contact, leading 0 With LED indication No Number of auxiliary contacts as change-over contact 0 Manual operation possible No Апробации
Product Standards IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking UL File No. E29184 UL Category Control No. NKCR CSA File No. 012528 CSA Class No. 3211-03 North America Certification UL listed, CSA certified Specially designed for North America No Характеристики

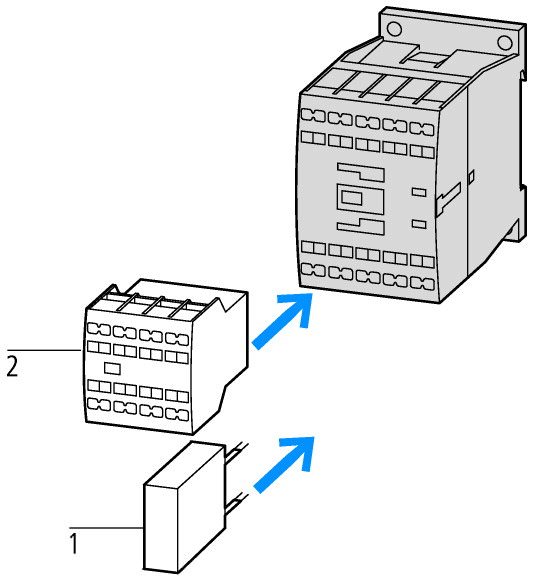

1: Схема защиты
2: Модули вспомогательных контактов
Срок службы компонента (переключений)
Ie = расчетный рабочий ток
Срок службы компонента (переключений)
Ie = расчетный рабочий токРазмеры
Силовые контакторы со вспомогательным контактным модулем
IL03407013Z (AWA2100-2126) Силовые контакторы IL03407013Z2012_03.pdf
