Moeller — . Контактор для коммутации конденсаторов25А, управляющее напряжение 110В (AC) - 294029
Наличие
Только под заказ.
Ориентировочный срок поставки: 63-70 дней.
Цена
Требуется запрос производителю.
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос сегодня в течение дня.
Этот товар не поставляется торгующим организациям. Подробнее.
Доставка
По всей России.
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Удобно для запроса одной позиции
Программа поставок
Ассортимент Контакторы конденсаторов DILK Применение Силовой контактор для компенсации реактивной мощности Конденсаторы трёхфазного тока 50 - 60 Гц разомкнут 230 В кВАр 15 400 В кВАр 25 525 В кВАр 33.3 690 В кВАр 40 графические условные обозначения
Управляющее напряжение 110 V 50 Hz, 120 V 60 Hz Технические характеристики
Общая информация Стандарты и предписания IEC/EN 60947, VDE 0660 Температура окружающей среды разомкнут °C -25-+60 в капсульном корпусе °C - 25-40 установочное положение
Класс защиты IP00 Защита от прикосновения при вертикальном управлении спереди (EN 50274) защита от прикосновения пальцами и тыльной стороной кистей рук Вес основного устройства Работа от перем. тока кг 0.55 Поперечные сечения соединения главного провода одножильный мм2 1 x (0,75 - 16) тонкопроволочный с оконечной муфтой мм2 1 x (0,75 - 16) многожильный мм2 1 x 16 одно- или многожильные AWG 18 - 6 Плоский провод Количество сегментов x ширина x толщина мм - Централизованная компенсация Расчетная рабочая мощность конденсаторов трёхфазного тока 230 В кВАр 15 400 В кВАр 25 525 В кВАр 33.3 690 В кВАр 40 Расчетный рабочий ток Ie от конденсаторов переменного тока разомкнут 230 В Ie A 38 400 В Ie A 38 525 В Ie A 38 690 В Ie A 38 в капсульном корпусе Ie 230 В Ie A 34 400 В Ie A 34 525 В Ie A 34 690 В Ie A 34 Включающая способность (пиковое значение i) без демпфирования x Ie 180 Срок службы компонента Переключения x 106 0.15 максимальная частота коммутаций S/h макс. частота коммутаций S/h 120 Механические приводы Безопасность по напряжению Работа от перем. тока втягивание x Uc 0.8-1.1 Работа от перем. тока Отпускание x Uc 0.3-0.6 Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc 50 Гц втягивание VA 58 50 Гц Удержание VA 7.6 50 Гц Удержание W 2.3 60 Гц втягивание VA 71 60 Гц Удержание VA 9.3 60 Гц Удержание W 2.8 50/60 Гц втягивание VA 65
5950/60 Гц Удержание VA 9.6
750/60 Гц Удержание W 2.7
2.2Продолжительность включения % продолжительность включения 100 Время переключения 100 % UC (рекомендуемые значения) Цепи главного тока Работа от перем. тока Задержка замыкания мс 16-22 Время открытия мс 8-14 Время дугового разряда мс 10 Электромагнитная совместимость (ЭМС) Излучаемые радиопомехи согласно EN 60947-1 Иммунитет согласно EN 60947-1 другие технические характеристики как силовой контактор DIL M32 Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции Номинальный ток для указания потери мощности In A 38 Потеря мощности на полюс, в зависимости от тока Pvid W 3.1 Потеря мощности оборудования, в зависимости от тока Pvid W 9.3 Статическая потеря мощности, не зависит от тока Pvs W 2.1 Способность отдавать потери мощности Pve W 0 Мин. рабочая температура °C -25 Макс. рабочая температура °C 60 Проверка конструкции IEC/EN 61439 10.2 твёрдость материалов и деталей 10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены. 10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены. 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены. 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены. 10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены. 10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.7 Ярлыки Требования производственного стандарта выполнены. 10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены. 10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9 Свойства изоляции 10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. 10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). Технические характеристики согласно ETIM 6.0
Low-voltage industrial components (EG000017) / Capacitor contactor (EC001079) Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Capacitor contactor (ecl@ss8.1-27-37-10-06 [AGZ569012]) Rated control supply voltage Us at AC 50HZ V 110 - 110 Rated control supply voltage Us at AC 60HZ V 120 - 120 Rated control supply voltage Us at DC V 0 - 0 Voltage type for actuating AC Number of auxiliary contacts as normally open contact 1 Number of auxiliary contacts as normally closed contact 1 Type of electrical connection of main circuit Screw connection Number of main contacts as normally open contact 3 Number of normally closed contacts as main contact 0 Rated blind power at 400 V, 50 Hz kvar 25 Апробации

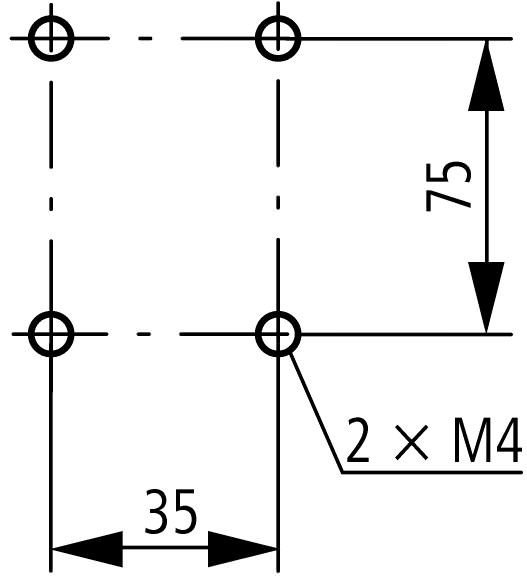

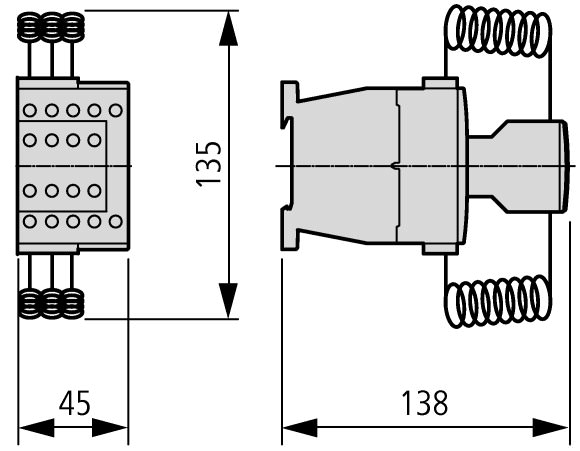

Product Standards IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking UL File No. E29096 UL Category Control No. NLDX CSA File No. 012528 CSA Class No. 3211-04 North America Certification UL listed, CSA certified Specially designed for North America No Размеры
Контакторы конденсаторов с последовательными резисторами
IL03407038Z (AWA2100-2272) Контакторы конденсаторов IL03407038Z2010_10.pdf
Товар на сайте производителя: Moeller 294029
