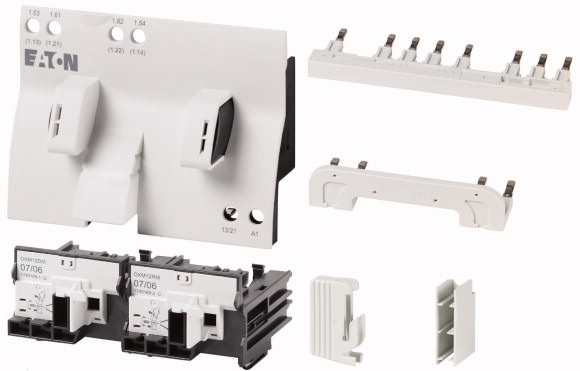

Moeller — . Комплект для соединения автомата и контактора в сборку реверсивного пуска (DILM7-DILM15) - 283185

Артикул «Первый ZIP»:877740
Артикул производителя:283185
Доп. код производителя:PKZM0-XRM12
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: 21-35 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Ассортимент Дополнительное оснащение
    Принадлежности Набор проводов
    для реверсивный пускатель
    Реверсивный пускатель
    Применяемое для Набор проводов PKZ0, PKE
    Применяемое для PKZM0, PKE + DILM7-01
    PKZM0, PKE + DILM9-01
    PKZM0, PKE + DILM12-01
    указания

    Состоит из:

    • механического модуля перемычки для PKZM0,PKE и схемы подключения главного тока силового контактора реверсивного пускателя в управляющих проводах подключения разъёма без инструмента для электрической блокировки в подключении разъёма без инструмента:K1M: A1 -K2M: 21K1M: 21 -K2M: A1K1M: A2 -K2M: A2Подводка провода
    • используется в качестве вспомогательного переключателя силового контактора DILA-XHIT….
    • Комбинирование с AGM-PKZ0 или с NHI...-PKZ0 для бокового пристраивания невозможно.
    • Ue 415 В

    Bauartnachweis nach IEC/EN 61439

    Технические характеристики для подтверждения типа конструкции
    Номинальный ток для указания потери мощностиInA15.5
    Потеря мощности на полюс, в зависимости от токаPvidW0.5
    Потеря мощности оборудования, в зависимости от токаPvidW1.5
    Статическая потеря мощности, не зависит от токаPvsW0
    Способность отдавать потери мощностиPveW0
    Мин. рабочая температура °C-25
    Макс. рабочая температура °C55
    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
    10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
    10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Технические характеристики согласно ETIM 6.0

    Low-voltage industrial components (EG000017) / Wiring set for power circuit breaker (EC002050)
    Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Wiring set for circuit breaker (ecl@ss8.1-27-37-04-24 [ACN957008])
    Suitable for number of poles 3
    Model Reversing switching

    Апробации

    Product Standards UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking
    UL File No. E36332
    UL Category Control No. NLRV
    CSA File No. 165628
    CSA Class No. 3211-05
    North America Certification UL listed, CSA certified
    Specially designed for North America No
  • IL03402006Z (AWA1210-2248) Реверсивные пускатели до 12 AIL03402006Z2016_08.pdf
    Motor starters and "Special Purpose Ratings" for the North American marketver953en.pdf
    Busbar Component Adapters for modern Industrial control panelsver960en.pdf
