Moeller — . Прямой пускатель 2,4 A; SWD - 170106

Артикул «Первый ZIP»:879337
Артикул производителя:170106
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: уточняйте у менеджера.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Ассортимент Электронный пускатель двигателя
    Ассортимент Абоненты SmartWire-DT
    Подассортимент Электронные пускатели двигателей SmartWire-DT
    Основная функция Прямой пускатель (комплектное устройство)
    Функция Для подключения к SmartWire-DT для расширенной диагностики.
    Описание Прямой пуск
    Защита двигателя
    Принцип подключения: выходной каскад безопасности с байпасом, трехфазное отключение.
    Возможна дополнительная настройка тока двигателя через SmartWire-DT.
    Сообщения Готовность к работе
    Подтверждение направления вращения
    Ток двигателя в %
    Ток двигателя в А
    Тепловая модель двигателя в %
    Предварительное предупреждение о перегрузке
    Сигнализации срабатывания (перегрузка, выпадение фазы и т.д.)
    Настроенное значение расцепителя короткого замыкания
    Тип устройства
    Команды Управление пускателя двигателя
    Ручной сброс
    Автоматический сброс
    Параметры двигателя
    максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц
    AC-53a
    380 В 400 В 415 ВPкВт0,06 - 0,75
    Диапазон установок расцепителей перегрузкиIrA0,18 - 2,4
    Управляющее напряжение 24 V DC
    Техника присоединения Вставные клеммы
    Подключение к SmartWire-DT да

    Технические характеристики

    Общая информация
    Стандарты и предписания IEC/EN 60947-4-2
    Размеры
    ширина мм30
    Высота мм157
    Глубина мм124
    Вес кг0.3
    Монтаж DIN рейка IEC/EN 60715, 35 мм
    Класс защиты (IEC/EN 60529, EN50178, VBG 4) IP20
    установочное положение вертикально
    Электрический срок службыПереключения 3 x 107
    максимальная частота переключения Переключения/ч7200 (время паузы-импульса 50:50)
    Поперечные сечения соединения
    одножильный мм21 x (0,2 - 2,5)
    1 x AWG20 - 14
    тонкопроволочный, с оконечной муфтой мм22 x (0,2 - 2,5)
    1 x AWG24 - 14
    Примечание Минимальная длина 10 мм.
    тонкопроволочный, с двойной оконечной муфтой мм22 x (0,2 - 1,5)
    2 x AWG24 - 16
    Примечание Минимальная длина 10 мм.
    Климатические внешние условия
    Рабочая температура °C-5 - +60, согласно IEC 60068-2-1
    Хранение ϑ°C-40 - +80
    Цепи главного тока
    Номинальная устойчивость к импульсуUimpВ перем. тока6000
    Категория перенапряжения / степень загрязнения III/2
    Номинальное напряжениеUeВ42 - 550
    Расчетный рабочий ток
    AC-51IeA0.15 - 2.40
    AC-53aIeA0.15 - 2.4
    Потеря мощностиPVW0.1 - 2
    Статическая потеря мощности, не зависит от токаPvsW1
    Базовая изоляция согласно IEC/EN60947-1
    между выходом ответного сигнала и напряжением переключения В перем. тока500
    Измерение тока
    Диапазон установок расцепителей перегрузкиIrA0,18 - 2,4
    класс расцепления КЛАСС10
    Время повторной готовностиtWмин.2 (ручной запуск)
    20 (автоматический повторный запуск)
    Контроль симметрии
    Значение Iмакс > Iном ((Iмакс - Iмин)/Iмакс) %bei 33, Ansprechzeit 120 s
    bei 67, Ansprechzeit 1,8 s
    Значение Iмакс < Iном ((Iмакс - Iмин)/Iном) %bei 33, Ansprechzeit 120 s
    bei 67, Ansprechzeit 1,8 s
    Защита от блокировки
    Значение срабатывания I (L1) или I (L3) A33
    время срабатывания с0.5
    стойкость к коротким замыканиям
    Тип координации "1"
    устройство для защиты от короткого замыкания 50 кА, 500 В перем. тока: предохранитель 16 A gG/gL
    50 кА, 500 В перем. тока: предохранитель 30 A CCMR
    50 кА, 415 В перем. тока: PKM0-4
    15 кА, 415 В перем. тока: PKM0-6,3
    2,5 кВ, 400 В перем. тока: FAZ-B16/3
    Управляющая часть
    Входящие данные
    Питающее напряжениеUAUXВ пост. тока24 (-15 - +20 %)
    Остаточные пульсации входного напряжения %5
    входной ток мА70
    Потребление тока при включенииUAUXмА120
    Потребление тока при эксплуатацииUAUXмА50
    Электромагнитная совместимость (ЭМС)
    Электростатическая разрядка (ESD)
    примененный стандарт IEC EN 61000-4-2, уровень 3
    Выход воздуха кВ8
    Разряд контакта кВ6
    Электромагнитные поля (RFI)
    примененный стандарт IEC/EN 61000-4-3
    V/m800 - 1000 MHz: 10
    1.4 - 2 GHz: 10
    2.0 - 2.7 GHz: 3
    Подавление радиочастотных помех EN 55011, Класс A (централизованные излучаемые радиопомехи)
    EN 61000-6-3, класс A (излучаемые радиопомехи)
    Указание по использованию Данное изделие предназначено для эксплуатации в промышленной сфере (окружение 2). Использование в жилой зоне (окружение 1) может вызвать функциональные помехи, так что следует предусмотреть дополнительные меры для помехоподавления.
    Импульсное напряжение кВ2
    IEC/EN 61000-4-4, уровень 3
    мощные импульсы (скачок напряжения) 1 кВ (симметр.)
    2 кВ (несимметр.)
    согласно IEC/EN 61000-4-5
    Впуск согласно IEC/EN 61000-4-6 В10

    Bauartnachweis nach IEC/EN 61439

    Технические характеристики для подтверждения типа конструкции
    Номинальный ток для указания потери мощностиInA2.4
    Потеря мощности на полюс, в зависимости от токаPvidW0.7
    Потеря мощности оборудования, в зависимости от токаPvidW2.1
    Статическая потеря мощности, не зависит от токаPvsW1
    Способность отдавать потери мощностиPveW0
    Мин. рабочая температура °C-5
    Макс. рабочая температура °C60
    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
    10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
    10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Технические характеристики согласно ETIM 6.0

    Low-voltage industrial components (EG000017) / Motor starter/Motor starter combination (EC001037)
    Electric engineering, automation, process control engineering / Low-voltage switch technology / Load breakout, motor breakout / Motor starter combination (ecl@ss8.1-27-37-09-05 [AJZ718010])
    Kind of motor starter Direct starter
    With short-circuit release No
    Rated control supply voltage Us at AC 50HZ V0 - 0
    Rated control supply voltage Us at AC 60HZ V0 - 0
    Rated control supply voltage Us at DC V24 - 24
    Voltage type for actuating DC
    Rated operation power at AC-3, 230 V, 3-phase kW0.37
    Rated operation power at AC-3, 400 V kW0.75
    Rated power, 460 V, 60 Hz, 3-phase kW0.736
    Rated power, 575 V, 60 Hz, 3-phase kW0
    Rated operation current Ie A2.4
    Rated operation current at AC-3, 400 V A2.4
    Overload release current setting A0.18 - 2.4
    Rated conditional short-circuit current, type 1, 480 Y/277 V A0
    Rated conditional short-circuit current, type 1, 600 Y/347 V A0
    Rated conditional short-circuit current, type 2, 230 V A0
    Rated conditional short-circuit current, type 2, 400 V A0
    Number of auxiliary contacts as normally open contact 0
    Number of auxiliary contacts as normally closed contact 0
    Ambient temperature, , upper operating limit °C60
    Temperature compensated overload protection Yes
    Release class CLASS 10
    Type of electrical connection of main circuit Spring clamp connection
    Type of electrical connection for auxiliary- and control current circuit Spring clamp connection
    Rail mounting possible Yes
    Degree of protection (IP) IP20
    Supporting protocol for TCP/IP No
    Supporting protocol for PROFIBUS No
    Supporting protocol for CAN No
    Supporting protocol for INTERBUS No
    Supporting protocol for ASI No
    Supporting protocol for MODBUS No
    Supporting protocol for Data-Highway No
    Supporting protocol for DeviceNet No
    Supporting protocol for SUCONET No
    Supporting protocol for LON No
    Supporting protocol for PROFINET IO No
    Supporting protocol for PROFINET CBA No
    Supporting protocol for SERCOS No
    Supporting protocol for Foundation Fieldbus No
    Supporting protocol for EtherNet/IP No
    Supporting protocol for AS-Interface Safety at Work No
    Supporting protocol for DeviceNet Safety No
    Supporting protocol for INTERBUS-Safety No
    Supporting protocol for PROFIsafe No
    Supporting protocol for SafetyBUS p No
    Supporting protocol for other bus systems Yes

    Характеристики

    Характеристика расцепления
    КЛАСС 10
    настроенный ток двигателя 4 A

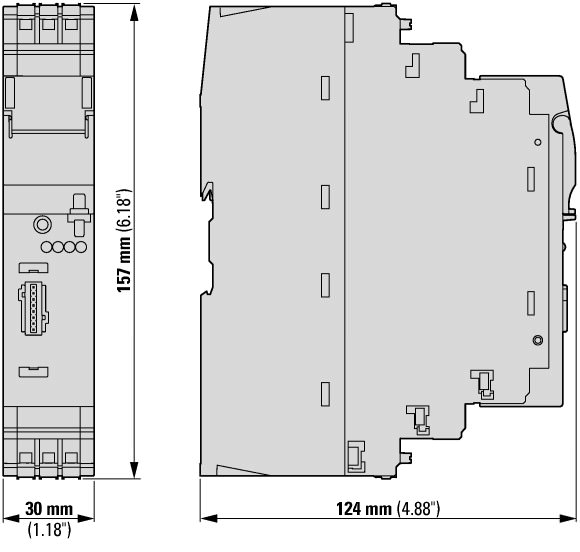

    Размеры

  • IL120002ZU Электронный пускатель двигателя с подключением SmartWire-DarwinIL120002ZU2015_04.pdf
    Produktinformation EMS, Hinweise zur Projektierungpct_1040938_de.pdf
Товар на сайте производителя: Moeller 170106
