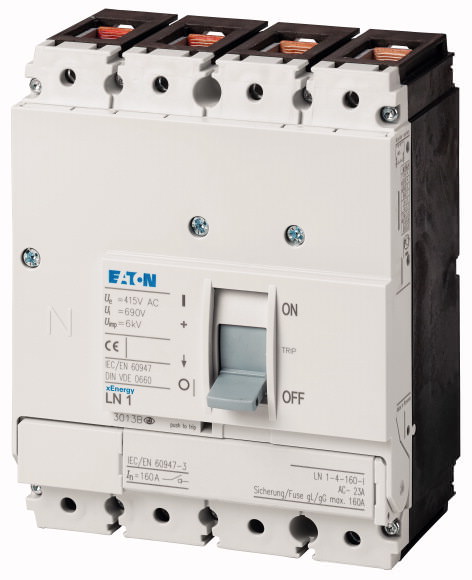

Moeller — Силовые разъединители; 4p; 125A; типоразмер 1 112000
Тип: LN1-4-125-I
№ для зак.: 112000
Наличие
Только под заказ.
Ориентировочный срок поставки: 35-49 дней.
Цена
Требуется запрос производителю.
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос сегодня в течение дня.
Этот товар не поставляется торгующим организациям. Подробнее.
Доставка
По всей России.
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Удобно для запроса одной позиции
Программа поставок
АссортиментСиловые разъединители Защитная функцияСиловые разъединители / главные выключатели Стандарт/сертификатIEC Метод монтажаФиксированная установка ТипоразмерLN1 ОписаниеСвойства главного переключателя, включая необходимость согласно IEC/EN 60204 и VDE 0113.
Характеристики разъединителей согласно IEC/EN 60947-3 и VDE 0660.
Защита от прикосновения согласно VDE 0160 часть 100.Количество полюсов4-полюсн. Стандартное оснащениеСтолбчатый зажим Коммутационные положенияI, +, 0 Расчетный рабочий ток = измеренный ток длительной нагрузкиIn = Iu A 125 Защита от короткого замыкания макс. предохранитель gLA gL 125 Технические характеристики
Силовые разъединители Номинальная устойчивость к импульсуUimp Цепи главного токаВ 6000 Цепи вспомогательного токаВ 6000 Номинальное напряжениеUe В перем. тока 690 Расчетная частота эксплуатацииf Гц 50/60 Расчетный рабочий ток = измеренный ток длительной нагрузкиIn = Iu A 125 Категория перенапряжения / степень загрязненияIII/3 Номинальные выдерживаемые напряжения изоляцииUi В 690 Применение в незаземлённых сетяхВ
690 Расчетный ток короткого замыкания при включении 690 B 50/60 ГцIcm кА 2.8 Номинальная устойчивость к токовым нагрузкам при коротком замыкании t = 0,3 сIcw кА 2 t = 1 сIcw кА 2 условный расчетный ток короткого замыкания с входным предохранителемA gG/gL PN1(N1)-63…125: 125
PN1(N1)-160: 160400/415 ВкА 100 690 ВкА 80 с поствключённым предохранителемA gG/gL PN1(N1)-63…125: 125
PN1(N1)-160: 160400/415 ВкА 100 690 ВкА 10 Расчетная включающая и отключающая способность Расчетный рабочий токIe A 415 ВIe A 160 690 ВIe A 160 415 ВIe A 160 690 ВIe A 160 Механический срок службыПереключения 20000 макс. частота коммутацийS/h 120 Электрический срок службы 400 B 50/60 ГцПереключения 10000 415 B 50/60 ГцПереключения 10000 690 B 50/60 ГцПереключения 7500 400 B 50/60 ГцПереключения 7500 415 B 50/60 ГцПереключения 7500 690 B 50/60 ГцПереключения 5000 Общее время отказа при коротком замыканиимс < 10 Поперечные сечения соединения Стандартное оснащениеСтолбчатый зажим Провода круглого сечения CuСтолбчатый зажимодножильныймм2 1 x (10 - 16)
2 x (6 - 16)многожильныймм2 1 x (25 - 70) В зависимости от производителя кабеля можно подключить кабель сечением до 95 мм².
2 x 25Тоннельная клеммаодножильныймм2 1 x 16 многожильныймм2 многожильныймм2 1 x (25 - 95) Винтовое соединение и подключение с задней сторонынепосредственно на переключателеодножильныймм2 1 x (10 - 16)
2 x (6 - 16)многожильныймм2 1 x (25 - 70)
2 x 25Ал. провода, мед. кабелиодножильныймм2 1 x 16 многожильныймм2 многожильныймм2 1 x (25 - 95) Медная полоса (количество сегментов x ширина x толщина сегмента)Столбчатый зажиммин. мм 2 x 9 x 0.8 макс. мм 9 x 9 x 0.8 Медная шина (ширина x толщина)мм Винтовое соединение и подключение с задней стороныВинтовое соединениеM6 непосредственно на переключателемин. мм 12 x 5 макс. мм 16 x 5 Управляющие проводамм2 1 x (0,75 - 2,5)
2 x (0,75 - 1,5)Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкцииНоминальный ток для указания потери мощностиIn A 125 Потеря мощности оборудования, в зависимости от токаPvid W 17.8125 Проверка конструкции IEC/EN 6143910.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкостьТребования производственного стандарта выполнены. 10.2.3.1 Нагревостойкость изоляцииТребования производственного стандарта выполнены. 10.2.3.2 Сопротивление изоляционных материалов при обычном нагревеТребования производственного стандарта выполнены. 10.2.3.3 Сопротивление изоляционных материалов при сильном нагревеТребования производственного стандарта выполнены. 10.2.4 Устойчивость к ультрафиолетовому излучениюТребования производственного стандарта выполнены. 10.2.5 ПодъёмНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.6 Испытание на ударНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.7 ЯрлыкиТребования производственного стандарта выполнены. 10.3 Класс защиты изоляцииНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.4 Воздушные промежутки и пути утечки токаТребования производственного стандарта выполнены. 10.5 Защита от удара электрическим токомНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.6 Монтаж оборудованияНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.7 Внутренние электрические цепи и соединенияНаходится в сфере ответственности компании, монтирующей распределительные устройства. 10.8 Подключения проводов, введённых снаружиНаходится в сфере ответственности компании, монтирующей распределительные устройства. 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частотеНаходится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.3 Прочность по отношению к импульсному напряжениюНаходится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.4 Проверка оболочек кабелей из изолирующего материалаНаходится в сфере ответственности компании, монтирующей распределительные устройства. 10.10 НагревРасчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. 10.11 Стойкость к коротким замыканиямНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.12 Электромагнитная совместимостьНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.13 Механическая функцияДля устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). Технические характеристики согласно ETIM 6.0
Low-voltage industrial components (EG000017) / Switch disconnector (EC000216) Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Switch disconnector (ecl@ss8.1-27-37-14-03 [AKF060010]) Version as main switchYes Version as maintenance-/service switchYes Version as safety switchNo Version as emergency stop installationYes Version as reversing switchNo Max. rated operation voltage Ue ACV 400 Rated operating voltageV 690 - 690 Rated permanent current IuA 125 Rated permanent current at AC-21, 400 VA 0 Rated operation power at AC-3, 400 VkW 0 Rated short-time withstand current lcwkA 2 Rated operation power at AC-23, 400 VkW 55 Switching power at 400 VkW 0 Conditioned rated short-circuit current IqkA 100 Number of poles4 Number of auxiliary contacts as normally closed contact0 Number of auxiliary contacts as normally open contact0 Number of auxiliary contacts as change-over contact0 Motor drive optionalYes Motor drive integratedNo Voltage release optionalYes Device constructionBuilt-in device fixed built-in technique Suitable for ground mountingYes Suitable for front mounting 4-holeNo Suitable for front mounting centerNo Suitable for distribution board installationYes Suitable for intermediate mountingYes Colour control elementGrey Type of control elementRocker lever InterlockableYes Type of electrical connection of main circuitFrame clamp Degree of protection (IP), front sideIP20 Размеры
Воздухоприёмная камера, минимальное расстояние до других деталей
