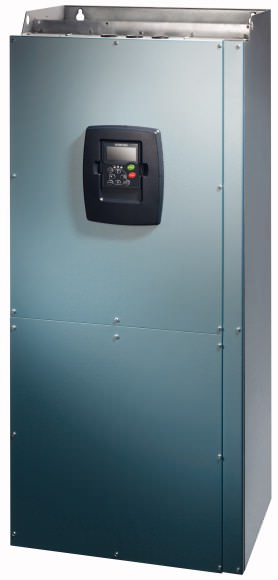

Moeller — Преобразователь частоты SPX 3-/3-фазный 480 В 150 лс ; динамическое векторное управление; NEMA1; встроенный фильтр ЭМС и тормозной транзистор 129701

Тип: SPX150A1-4A1B1
№ для зак.: 129701
Каталог №: SPX150A1-4A1B1
Артикул «Первый ZIP»:1039706
Артикул производителя:129701
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: уточняйте у менеджера.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 27.08.2025 в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Ассортимент
    		 Преобразователи частоты
    Идентификатор типа
    		 SPX
    Номинальное напряжение
    		 Ue 400 В перем. тока, трехфазн.
    480 В перем. тока, трехфазн.
    500 В перем. тока, трехфазн.
    Выходное напряжение при Ue
    		 U2 400 В перем. тока, трехфазн.
    480 В перем. тока, трехфазн.
    500 В перем. тока, трехфазн.
    Сетевое напряжение (50/60 Гц)
    		 ULN В 380 (-15%) - 500 (+10%)
    Расчетный рабочий ток
    при перегрузке 150 %
    		 Ie A 205
    при перегрузке 110 %
    		 Ie A 261
    Примечание
    		 Цикл перегрузки в течение 60 с каждые 600 с
    Соотнесенная мощность двигателя
    Примечание
    		 для двигателей переменного тока с внутренним и внешним наружным воздушным охлаждением с частотой 50 Гц или 60 Гц
    Примечание
    		 Цикл перегрузки в течение 60 с каждые 600 с
    Указание
    		 при 400 В, 50 Гц
    перегрузка 150 %
    		 P кВт 110
    перегрузка 110 %
    		 P кВт 132
    перегрузка 150 %
    		 IM A 196
    перегрузка 110 %
    		 IM A 231
    Указание
    		 при 440 - 480 В, 60 Гц
    перегрузка 150 %
    		 P л.с. 150
    перегрузка 110 %
    		 P л.с. 200
    перегрузка 150 %
    		 IM A 150
    перегрузка 110 %
    		 IM A 240
    Класс защиты
    		 IP21
    Подключение полевой шины (опция)
    		 PROFIBUS-DP
    LonWorks
    CANopen®
    DeviceNet
    Modbus TCP
    BACnet/IP
    оснащение
    		 Фильтры подавления радиопомех
    Тормозной прерыватель
    Индикация OLED
    Дроссель промежуточного контура
    Типоразмер
    		 FR9
    Подключение к SmartWire-DT
    		 нет

    Технические характеристики

    Общая информация
    Стандарты и предписания
    		 Общие требования: IEC/EN 61800-2
    Требования по ЭМС: IEC/EN 61800-3
    Требования к безопасности: IEC/EN 61800-5-1
    Сертификация
    		 CE, UL, cUL, RCM
    Качество изготовления
    		 RoHS, ISO 9001
    Стойкость к климатическим воздействиям
    		 ρw % < 95 % относительной влажности, без конденсации, без коррозии, без капель воды
    Температура окружающей среды
    Эксплуатация (150 % перегрузка)
    		 ϑ °C -10 - +50
    Эксплуатация (110 % перегрузка)
    		 ϑ °C -10 - +40
    Хранение
    		ϑ °C -40 - +70
    степень помех радиоприема
    Класс радиопомех (ЭМС)
    		 C2, C3; в зависимости от длины провода двигателя, потребляемой мощности и окружения. при необходимости могут потребоваться внешние фильтры подавления радиопомех (опция).
    Окружение (ЭМС)
    		 1 и 2-е окружение согласно EN 61800-3
    установочное положение
    		 вертикально
    Высота установки
    		 M 0 - 1000 м над уровнем моря
    больше 1000 м с 1 % дерейтинг каждые 100 м
    макс. 3000 м
    Класс защиты
    		 IP21
    защита от прикосновения
    		 BGV A3 (VBG4, защита от прикосновения пальцами и тыльной стороной кистей рук)
    Цепь главного тока
    Подача питания
    Номинальное напряжение
    		 Ue 400 В перем. тока, трехфазн.
    480 В перем. тока, трехфазн.
    500 В перем. тока, трехфазн.
    Сетевое напряжение (50/60 Гц)
    		 ULN В 380 (-15%) - 500 (+10%)
    Структура сети
    		 Сети переменного тока с заземлением средней точки
    Частота сети
    		 fLN Гц 50/60
    диапазон частот
    		 fLN Гц 45 - 66
    силовая часть
    функция
    		 Преобразователь частоты с промежуточным контуром постоянного напряжения и с инвертором IGBT
    Выходное напряжение при Ue
    		 U2 400 В перем. тока, трехфазн.
    480 В перем. тока, трехфазн.
    500 В перем. тока, трехфазн.
    Выходная частота
    		 f2 Гц 0 - 50/60 (макс. 320)
    Частота переключения
    		 fPWM кГц 3,6
    с возможностью регулировки 1 - 10
    Режим работы
    		 Управление V/f
    Бессенсорное векторное управление (SLV)
    на выбор: векторное управление с возвратом (CLV)
    Частотная разрешающая способность (заданное значение)
    		 Δf Гц 0.01
    Расчетный рабочий ток
    при перегрузке 150 %
    		 Ie A 205
    при перегрузке 110 %
    		 Ie A 261
    оснащение
    		 Фильтры подавления радиопомех
    Тормозной прерыватель
    Индикация OLED
    Дроссель промежуточного контура
    Типоразмер
    		 FR9
    Отвод двигателя
    Примечание
    		 для двигателей переменного тока с внутренним и внешним наружным воздушным охлаждением с частотой 50 Гц или 60 Гц
    Примечание
    		 Цикл перегрузки в течение 60 с каждые 600 с
    Указание
    		 при 400 В, 50 Гц
    перегрузка 150 %
    		 P кВт 110
    перегрузка 110 %
    		 P кВт 132
    Указание
    		 при 440 - 480 В, 60 Гц
    перегрузка 150 %
    		 P л.с. 150
    перегрузка 110 %
    		 P л.с. 200
    Управляющая часть
    внешнее управляющее напряжение
    		 Uc В 24 В пост. тока (макс. 250 мА)
    Напряжение заданного значения
    		 Us В 10 В пост. тока (макс. 10 мА)
    Аналоговые входы
    		 2, с возможностью настройки, 0 - 10 В пост. тока, 0/4 - 20 мА
    Аналоговые выходы.
    		 1, с возможностью настройки, 0/4 - 20 мА
    Цифровые входы
    		 6, с возможностью настройки, 30 В пост. тока
    Цифровые выходы
    		 1, с возможностью настройки, 48 В пост. тока/50 мА
    Релейные выходы
    		 2, с возможностью настройки, замыкающий контакт, 8 A (24 В пост. тока) / 8 A (250 В перем. тока) / 0,4 A (125 В пост. тока)
    Соответствующие элемент включения и защиты
    Подключение к сети
    150 % перегрузка (CT/IH, при 50 °C)
    		 DX-LN3-300
    Отвод двигателя
    150 % перегрузка (CT/IH, при 50 °C)
    		 DX-LM3-220
    110 % перегрузка (VT/IL, при 40 °C)
    		 DX-LM3-260
    150 % перегрузка (CT/IH, при 50 °C)
    		 DX-SIN3-250
    110 % перегрузка (VT/IL, при 40 °C)
    		 DX-SIN3-440

    Bauartnachweis nach IEC/EN 61439

    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость
    		 Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции
    		 Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
    		 Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
    		 Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению
    		 Требования производственного стандарта выполнены.
    10.2.5 Подъём
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки
    		 Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.4 Воздушные промежутки и пути утечки тока
    		 Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.10 Нагрев
    		 Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
    10.11 Стойкость к коротким замыканиям
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.12 Электромагнитная совместимость
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.13 Механическая функция
    		 Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Апробации

    Product Standards UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking
    UL File No. E134360
    UL Category Control No. NMMS, NMMS2, NMMS7. NMMS8
    CSA File No. UL report applies to both US and Canada
    CSA Class No. 3211-06
    North America Certification UL listed, certified by UL for use in Canada
    Specially designed for North America No
    Suitable for Branch circuits
    Max. Voltage Rating 3~ 480 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey)
    Degree of Protection IEC: IP21

    Размеры
