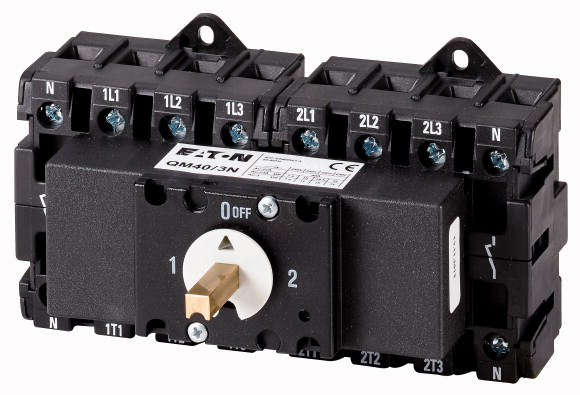

Moeller — Выключатель-разъединитель перекидной I-0-II, 2x4P, 40A 1319970

Тип: QM40/3N
№ для зак.: 1319970
Артикул «Первый ZIP»:1032030
Артикул производителя:1319970
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: уточняйте у менеджера.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Ассортимент
    		 Переключатель
    Идентификатор типа
    		 QM
    Функция останова
    		 опционально
    		без поворотной ручки
    с валом привода, 6 мм квадратный
    Информация о комплекте поставки
    		 Возможна дополнительная установка вспомогательного контакта.
    Количество полюсов
    		 2 x (3-полюсн. + N)
    Цепи вспомогательного тока
    		Замыкающие контакты 0
    		Размыкающие контакты 0
    Класс защиты
    		 IP20
    Конструктивное исполнение
    		 Промежуточный монтаж
    измеренный ток длительной нагрузки
    		 Iu A 40

    Технические характеристики

    Общая информация
    Стандарты и предписания
    		 IEC/EN 60947, VDE 0660, IEC/EN 60204,
    Силовые разъединители согласно IEC/EN 60947-3
    Сертификация
    		 CE, RoHs
    Категория перенапряжения / степень загрязнения
    		 III/3
    установочное положение
    		 любая
    Защита от прикосновения при вертикальном управлении спереди (EN 50274)
    		 защита от прикосновения пальцами и тыльной стороной кистей рук
    Контакты
    Механические размеры
    Количество полюсов
    		 2 x (3-полюсн. + N)
    Цепи вспомогательного тока
    		Замыкающие контакты 0
    		Размыкающие контакты 0
    электрические параметры
    измеренный ток длительной нагрузки
    		 Iu A 40
    Указания по измеренному току длительной нагрузки Iu
    		 Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.
    Потеря мощности на полюс, в зависимости от тока
    		 Pvid W 4
    Коммутационная способность
    Безопасное разъединение согласно EN 61140
    Электрические тепловые потери на контакт при Ie
    		 W 4
    Параметры техники безопасности
    указания
    		 Значения B10d в соответствии с EN ISO 13849-1, таблица C1

    Bauartnachweis nach IEC/EN 61439

    Технические характеристики для подтверждения типа конструкции
    Номинальный ток для указания потери мощности
    		 In A 40
    Потеря мощности на полюс, в зависимости от тока
    		 Pvid W 4
    Потеря мощности оборудования, в зависимости от тока
    		 Pvid W 0
    Статическая потеря мощности, не зависит от тока
    		 Pvs W 0
    Способность отдавать потери мощности
    		 Pve W 0
    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость
    		 Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции
    		 Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
    		 Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
    		 Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению
    		 Требования производственного стандарта выполнены.
    10.2.5 Подъём
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки
    		 Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.4 Воздушные промежутки и пути утечки тока
    		 Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.10 Нагрев
    		 Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
    10.11 Стойкость к коротким замыканиям
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.12 Электромагнитная совместимость
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.13 Механическая функция
    		 Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Технические характеристики согласно ETIM 5.0

    Low-voltage industrial components (EG000017) / Switch disconnector (EC000216)
    Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Switch disconnector (ecl@ss8-27-37-14-03 [AKF060009])
    Version as switch disconnector compact
    		 Yes
    Version as main switch
    		 No
    Version as maintenance-/service switch
    		 No
    Version as safety switch
    		 No
    Version as emergency stop installation
    		 No
    Max. rated operation voltage Ue AC
    		 V 690
    Rated permanent current Iu
    		 A 40
    Rated operation power AC-3, 400 V
    		 kW 11
    Rated operation power at AC-23, 400 V
    		 kW 15
    Conditioned rated short-circuit current Iq
    		 kA 0
    Number of poles
    		 8
    Number of auxiliary contacts as normally closed contact
    		 0
    Number of auxiliary contacts as normally open contact
    		 0
    Number of auxiliary contacts as change-over contact
    		 0
    Motor drive optional
    		 No
    Motor drive integrated
    		 No
    Voltage release optional
    		 No
    Device construction
    		 Built-in device fixed built-in technique
    Suitable for ground mounting
    		 Yes
    Suitable for front mounting
    		 No
    Suitable for front mounting center
    		 No
    Suitable for distribution board installation
    		 No
    Suitable for intermediate mounting
    		 No
    Type of control element
    		 -
    Interlockable
    		 No
    Connection type main current circuit
    		 Screw connection
    Degree of protection (IP), front side
    		 IP20

    Размеры

  • AWA1210-2295 Шинный соединитель трехфазного тока22950506.pdf
Товар на сайте производителя: Moeller 1319970
