Moeller — Переключатель, контакты: 6, 20 A, 45 °, Промежуточный монтаж, Переключатель Basis 13444

Тип: T0-3-8216/XZ
№ для зак.: 013444
Артикул «Первый ZIP»:1031849
Артикул производителя:13444
Доп. код производителя:T0-3-8216/XZ
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: 35-49 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Ассортимент
    		 Управляющий переключатель
    Идентификатор типа
    		 T0
    Основная функция
    		 Переключатель
    контакты
    		6
    Конструктивное исполнение
    		 Промежуточный монтаж
    Переключатель Basis

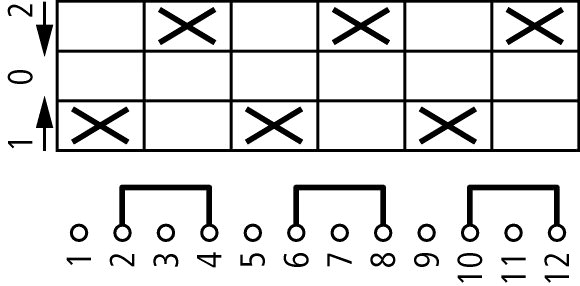

    графические условные обозначения
    Угол включения
    		 ° 45
    № передней панели
    Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц
    400 В
    		 P кВт 5.5
    измеренный ток длительной нагрузки
    		 Iu A 20
    Количество блоков
    		 Модуль (модули) 3

    Технические характеристики

    Общая информация
    Стандарты и предписания
    		 IEC/EN 60947, VDE 0660, IEC/EN 60204
    Силовые разъединители согласно IEC/EN 60947-3
    Стойкость к климатическим воздействиям
    		 Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
    Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
    Температура окружающей среды
    разомкнут
    		 °C -25 - +50
    в капсульном корпусе
    		 °C -25 - +40
    Категория перенапряжения / степень загрязнения
    		 III/3
    Номинальная устойчивость к импульсу
    		Uimp В перем. тока 6000
    Удароустойчивость
    		 g 15
    установочное положение
    		 любая
    Защита от прикосновения при вертикальном управлении спереди (EN 50274)
    		 защита от прикосновения пальцами и тыльной стороной кистей рук
    Контакты
    электрические параметры
    Номинальное напряжение
    		 Ue В перем. тока 690
    измеренный ток длительной нагрузки
    		 Iu A 20
    Указания по измеренному току длительной нагрузки Iu
    		 Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.
    Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12
    AB 25 % ED (продолжительность включения)
    		 x Ie 2
    AB 40 % ED (продолжительность включения)
    		 x Ie 1.6
    AB 60 % ED (продолжительность включения)
    		 x Ie 1.3
    стойкость к коротким замыканиям
    Предохранитель
    		 A gG/gL 20
    Номинальная устойчивость к токовым нагрузкам при коротком замыкании (1 с ток)
    		 Icw Aeff 320
    Примечание по поводу измеренной кратковременной устойчивости к токовым нагрузкам Icw
    		 1-секундный ток
    Условный ток короткого замыкания
    		 Iq кА 6
    Коммутационная способность
    Номинальный допустимый ток включения cos ϕ в соответствии с IEC 60947-3
    		 A 130
    Расчетная разрывная способность cos ϕ согласно IEC 60947-3
    		 A
    230 В
    		 A 100
    400/415 В
    		 A 110
    500 В
    		 A 80
    690 В
    		 A 60
    Безопасное разъединение согласно EN 61140
    между контактами
    		 В перем. тока 440
    Электрические тепловые потери на контакт при Ie
    		 W 0.6
    Электрические тепловые потери на вспомогательный контакт при Ie Ie (15/230 В перем. тока)
    		 W 0.6
    Механический срок службы
    		 Переключения x 106 > 0.4
    максимальная частота коммутаций
    		 Переключения/ч 1200
    Переменное напряжение
    AC-3
    Расчетная рабочая мощность моторного выключателя
    		 P кВт
    220 B 230 B
    		 P кВт 3
    230 В звезда-треугольник
    		 P кВт 5.5
    400 B 415 B
    		 P кВт 5.5
    400 В звезда-треугольник
    		 P кВт 7.5
    500 В
    		 P кВт 5.5
    500 В звезда-треугольник
    		 P кВт 7.5
    690 В
    		 P кВт 4
    690 В звезда-треугольник
    		 P кВт 5.5
    Расчетный рабочий ток моторного переключателя
    230 В
    		 Ie A 11.5
    230 В звезда-треугольник
    		 Ie A 20
    400 В 415 В
    		 Ie A 11.5
    400 В звезда-треугольник
    		 Ie A 20
    500 В
    		 Ie A 9
    500 В звезда-треугольник
    		 Ie A 15.6
    690 В
    		 Ie A 4.9
    690 В звезда-треугольник
    		 Ie A 8.5
    AC-21A
    Расчетный рабочий ток силового выключателя
    440 В
    		 Ie A 20
    AC-23A
    Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц
    		 P кВт
    230 В
    		 P кВт 3
    400 B 415 B
    		 P кВт 5.5
    500 В
    		 P кВт 7.5
    690 В
    		 P кВт 5.5
    Расчетный рабочий ток моторного переключателя
    230 В
    		 Ie A 13.3
    400 B 415 B
    		 Ie A 13.3
    500 В
    		 Ie A 13.3
    690 В
    		 Ie A 7.6
    постоянное напряжение
    DC-1, силовой выключатель Л/П = 1 мс
    Расчетный рабочий ток
    		 Ie A 10
    Напряжение на контакт, соединенный последовательно
    		 В 60
    DC-21A
    		 Ie A
    Расчетный рабочий ток
    		 Ie A 1
    Контакты
    		 Количество 1
    DC-23A, моторный выключатель
    Л/П = 15 мс
    24 В
    Расчетный рабочий ток
    		 Ie A 10
    Контакты
    		 Количество 1
    48 В
    Расчетный рабочий ток
    		 Ie A 10
    Контакты
    		 Количество 2
    60 В
    Расчетный рабочий ток
    		 Ie A 10
    Контакты
    		 Количество 3
    120 В
    Расчетный рабочий ток
    		 Ie A 5
    Контакты
    		 Количество 3
    240 В
    Расчетный рабочий ток
    		 Ie A 5
    Контакты
    		 Количество 5
    DC-13, управляющий переключатель Л/П = 50 мс
    Расчетный рабочий ток
    		 Ie A 10
    Напряжение на последовательно подключенный контакт
    		 В 32
    Надёжность управляющей системы при 24 В пост. тока, 10 мА
    		 Частота отказов HF < 10-5, < 1 отказа на 100000 соединений
    Поперечные сечения соединения
    одно- или многожильные
    		 мм2 1 x (1 - 2,5)
    2 x (1 - 2,5)
    тонкопроволочный с оконечной муфтой согласно DIN 46228
    		 мм2 1 x (0,75 - 2,5)
    2 x (0,75 - 2,5)
    Соединительный винт
    		 M3,5
    макс. начальный пусковой момент
    		 Нм 1
    Параметры техники безопасности
    указания
    		 Значения B10d в соответствии с EN ISO 13849-1, таблица C1
    Опробованные рабочие характеристики
    Поперечные сечения соединения
    Соединительный винт
    		 M3,5

    Bauartnachweis nach IEC/EN 61439

    Технические характеристики для подтверждения типа конструкции
    Номинальный ток для указания потери мощности
    		 In A 20
    Потеря мощности на полюс, в зависимости от тока
    		 Pvid W 0.6
    Потеря мощности оборудования, в зависимости от тока
    		 Pvid W 0
    Статическая потеря мощности, не зависит от тока
    		 Pvs W 0
    Способность отдавать потери мощности
    		 Pve W 0
    Мин. рабочая температура
    		 °C -25
    Макс. рабочая температура
    		 °C 50
    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость
    		 Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции
    		 Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
    		 Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
    		 Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению
    		 Устойчивость к УФ-излучению только при наличии защитной крыши.
    10.2.5 Подъём
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки
    		 Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.4 Воздушные промежутки и пути утечки тока
    		 Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.10 Нагрев
    		 Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
    10.11 Стойкость к коротким замыканиям
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.12 Электромагнитная совместимость
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.13 Механическая функция
    		 Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Технические характеристики согласно ETIM 6.0

    Low-voltage industrial components (EG000017) / Off-load switch (EC001105)
    Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Changeover switch (ecl@ss8.1-27-37-14-05 [AKF062010])
    Model
    		 Reverser
    Number of poles
    		 3
    With 0 (off) position
    		 Yes
    With retraction in 0-position
    		 No
    Rated permanent current Iu
    		 A 20
    Rated operation current Ie at AC-3, 400 V
    		 A 11.5
    Rated operation power at AC-3, 400 V
    		 kW 4
    Degree of protection (IP), front side
    		 IP65
    Number of auxiliary contacts as normally closed contact
    		 0
    Number of auxiliary contacts as normally open contact
    		 0
    Number of auxiliary contacts as change-over contact
    		 0
    Suitable for ground mounting
    		 Yes
    Suitable for front mounting 4-hole
    		 No
    Suitable for distribution board installation
    		 No
    Suitable for intermediate mounting
    		 Yes
    Complete device in housing
    		 No
    Type of control element
    		 -
    Type of electrical connection of main circuit
    		 Screw connection
