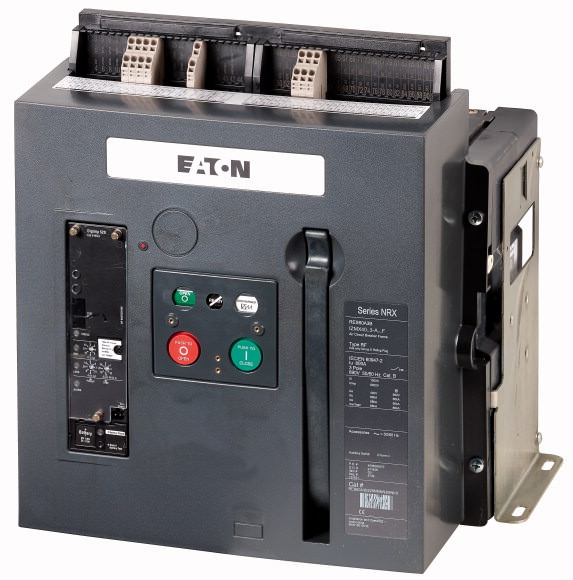

Moeller — Воздушный автоматический выключатель, 3П, 800А, 65кА, LI, стационарный 149421
Тип: IZMX40B3-A08F
№ для зак.: 149421
Каталог №: RES6083B22-NMNN2MN1X
Наличие
Только под заказ.
Ориентировочный срок поставки: 35-49 дней.
Цена
Требуется запрос производителю.
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос завтра 19.10.2025 в течение дня.
Этот товар не поставляется торгующим организациям. Подробнее.
Доставка
По всей России.
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Удобно для запроса одной позиции
Программа поставок
АссортиментОткрытые силовые выключатели/силовые разъединители АссортиментОткрытый силовой выключатель Диапазон токадо 4000 A Защитная функцияЗащита установок Метод монтажаФиксированная установка ТипоразмерIZMX40 Техника срабатыванияЭлектронный расцепитель Стандарт/сертификатIEC Количество полюсов3-полюсн. Класс защитыIP20, IP55 с защитной крышкой, уплотнители двери IP41 на выбор устанавливается пользователем с многочисленными принадлежностями Расчетный рабочий ток = измеренный ток длительной нагрузкиIn = Iu A 800 Расчетная предельная разрывная способность при коротком замыкании до 440В/690В 42/42Icu кА 66 Расчетная рабочая разрывная способность при коротком замыкании до 440В/690В 42/42Ics кА 66 Расцепители перегрузки мин.Ir A 400 Расцепители перегрузки макс.Ir A 800 без задержки
Ii = In x … 2 - 12 указания Главные подключения должны заказываться отдельно.
Технические характеристики
Общая информация Стандарты и предписанияIEC/EN 60947 Температура окружающей средыХранениеϑ °C -40 - +70 Эксплуатация (открыто)°C -25 - +70 установочное положение
категория примененияB Класс защитыIP20, IP55 с защитной крышкой, уплотнители двери IP41 Направление подвода питаниялюбая Цепи главного тока Расчетный рабочий ток = измеренный ток длительной нагрузкиIn = Iu A 800 Измеренный ток длительной нагрузки при 50 °CIu A 800 Измеренный ток длительной нагрузки при 60 °CIu A 800 Измеренный ток длительной нагрузки при 70 °CIu A 800 Номинальная устойчивость к импульсуUimp В перем. тока 12000 Номинальное напряжениеUe В перем. тока 690 Ввод в IT-сеть до U = 440 ВIIT кА 36 Категория перенапряжения / степень загрязненияIII/3 Номинальные выдерживаемые напряжения изоляцииUi В 1000 Коммутационная способность Расчетный ток короткого замыкания при включенииIcm до 440 В 50/60 ГцIcm кА 145 до 690 В 50/60 ГцIcm кА 145 Номинальная устойчивость к токовым нагрузкам при коротком замыкании 50/60 Гцt = 1 сIcw кА 66 t = 3 сIcw кА 53 Расчетная разрывная способность при коротком замыкании IcnIcn IEC/EN 60947 очередность включения Icu O-t-COдо 240 В 50/60 ГцIcu кА 66 до 440 В 50/60 ГцIcu кА 66 до 690 В 50/60 ГцIcu кА 66 IEC/EN 60947 очередность включения Ics O-t-CO-t-COдо 240 В 50/60 ГцIcs кА 66 до 440 В 50/60 ГцIcs кА 66 до 690 В 50/60 ГцIcs кА 66 Время переключенияВремя включения на включающую катушкумс 35 Общее время отключения через расцепитель рабочих токовмс 22 Общее время отключения через расцепитель минимального напряжениямс 37 Общее время отключения при расцеплении короткого замыкания без задержки (вплоть до полного гашения электрической дуги)мс
45 максимальная частота коммутацийПереключения/ч 60 Потеря мощности для расчетного тока при InФиксированная установкаW 35 Вес Фиксированная установка3-полюсн.кг 43 4-полюсн.кг 56 Поперечные сечения соединения медная шинаФиксированная установкачерныймм 1 x 60 x 10 При этом речь идёт о значениях, используемых в собственном оборудовании. Значения зависят от температуры, преобладающей вокруг переключателя, от класса защиты (IP), от высоты установки, от заделки и иногда от искусственной вентиляции. Таким образом, в зависимости от индивидуальной концепции оборудования может произойти "дерейтинг", который можно компенсировать снова, увеличив поперечное сечение. Точные сведения об этом предоставляют термические испытания конкретного коммутационного оборудования. Допустимый ток длительной нагрузки автоматических выключателей, применяемых при различных температурах в пределах одного коммутационного оборудования. Ожидаемые внутренние температуры могут быть оценены согласно соответствующим стандартам и положениям IEC.
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкцииНоминальный ток для указания потери мощностиIn A 800 Потеря мощности оборудования, в зависимости от токаPvid W 35 Проверка конструкции IEC/EN 6143910.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкостьТребования производственного стандарта выполнены. 10.2.3.1 Нагревостойкость изоляцииТребования производственного стандарта выполнены. 10.2.3.2 Сопротивление изоляционных материалов при обычном нагревеТребования производственного стандарта выполнены. 10.2.3.3 Сопротивление изоляционных материалов при сильном нагревеТребования производственного стандарта выполнены. 10.2.4 Устойчивость к ультрафиолетовому излучениюТребования производственного стандарта выполнены. 10.2.5 ПодъёмНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.6 Испытание на ударНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.7 ЯрлыкиТребования производственного стандарта выполнены. 10.3 Класс защиты изоляцииНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.4 Воздушные промежутки и пути утечки токаТребования производственного стандарта выполнены. 10.5 Защита от удара электрическим токомНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.6 Монтаж оборудованияНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.7 Внутренние электрические цепи и соединенияНаходится в сфере ответственности компании, монтирующей распределительные устройства. 10.8 Подключения проводов, введённых снаружиНаходится в сфере ответственности компании, монтирующей распределительные устройства. 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частотеНаходится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.3 Прочность по отношению к импульсному напряжениюНаходится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.4 Проверка оболочек кабелей из изолирующего материалаНаходится в сфере ответственности компании, монтирующей распределительные устройства. 10.10 НагревРасчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. 10.11 Стойкость к коротким замыканиямНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.12 Электромагнитная совместимостьНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.13 Механическая функцияДля устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). Технические характеристики согласно ETIM 6.0
Low-voltage industrial components (EG000017) / Power circuit-breaker for trafo/generator/installation prot. (EC000228) Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Circuit breaker for power transformer, generator and system protection (ecl@ss8.1-27-37-04-09 [AJZ716010]) Rated permanent current IuA 800 Rated voltageV 690 - 690 Rated short-circuit breaking capacity lcu at 400 V, 50 HzkA 66 Overload release current settingA 400 - 800 Adjustment range short-term delayed short-circuit releaseA 0 - 0 Adjustment range undelayed short-circuit releaseA 1600 - 9600 Integrated earth fault protectionNo Type of electrical connection of main circuitRail connection Device constructionBuilt-in device fixed built-in technique Suitable for DIN rail (top hat rail) mountingNo DIN rail (top hat rail) mounting optionalNo Number of auxiliary contacts as normally closed contact0 Number of auxiliary contacts as normally open contact0 Number of auxiliary contacts as change-over contact2 Switched-off indicator availableYes With under voltage releaseNo Number of poles3 Position of connection for main current circuitBack side Type of control elementPush button Complete device with protection unitYes Motor drive integratedNo Motor drive optionalYes Degree of protection (IP)IP20
