Moeller — Автоматические выключатели, 4-пол., 160A, вставка 169028

Тип: NZML2-4-VE160-SVE
№ для зак.: 169028
Каталог №: NZML2-4-VE160-SVE
Артикул «Первый ZIP»:1038466
Артикул производителя:169028
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: уточняйте у менеджера.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Ассортимент
    		 Автоматические выключатели
    Защитная функция
    		 Защита установок, кабелей, селективная и генераторная защита
    Стандарт/сертификат
    		 IEC
    Метод монтажа
    		 Выдвижной вариант монтажа
    Техника срабатывания
    		 Электронный расцепитель
    Типоразмер
    		 NZM2
    Описание
    		 Измерение эффективных значений и „термическая память“
    регулируемая настройка степени инерции tr: 2 – 20 с. при 6 x Ir, а также бесконечно (без расцепителя перегрузки)
    регулируемое время задержки tsd: уровни: 0, 20, 60, 100, 200, 300, 500, 750, 1000 мс
    i2t-постоянная функция: жёсткий ВЫКЛ
    Задание значения в нулевом проводе осуществляется синхронно с заданием значения Ir в наружном проводнике.
    Количество полюсов
    		 4-полюсн.
    Стандартное оснащение
    		 Винтовое соединение
    Коммутационная способность
    400/415 В 50 Гц
    		 Icu кА 150
    Расчетный рабочий ток = измеренный ток длительной нагрузки
    Расчетный рабочий ток = измеренный ток длительной нагрузки
    		 In = Iu A 160
    Нулевой провод
    		 % от длины наружного проводника A 100
    диапазон установки
    Расцепитель перегрузки
    		Ir A 80 - 160
    наружный проводник
    		 Ir A 80 - 160
    расцепитель короткого замыкания
    без задержки
    		 Ii = In x … 1920 A фикс.
    с задержкой
    		 Isd = Ir x … 2 - 10

    Технические характеристики

    Общая информация
    Стандарты и положения
    		 IEC/EN 60947, VDE 0660
    защита от прикосновения
    		 защита от прикосновения пальцами и тыльной стороной кистей рук согласно VDE 0106 часть 100
    Стойкость к климатическим воздействиям
    		 Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
    Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
    Температура окружающей среды
    Температура окружающей среды, хранение
    		 °C - 40 - + 70
    Эксплуатация
    		 °C -25 - +70
    Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27
    		 g 20 (импульс полусинуса 20 мс)
    Безопасное разъединение согласно EN 61140
    между вспомогательными контактами и цепями главного тока
    		 В перем. тока 500
    Между вспомогательными контактами
    		 В перем. тока 300

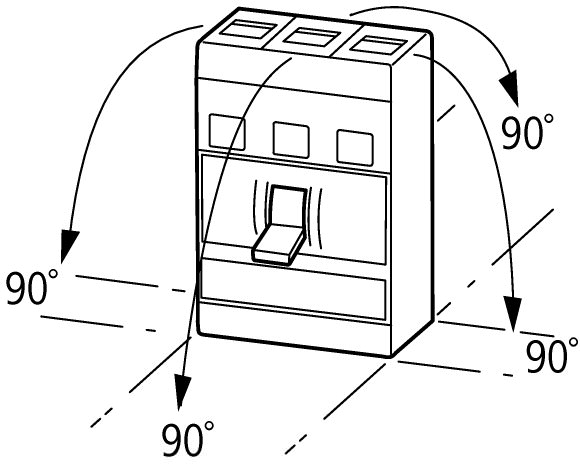

    установочное положение
    вертикально и 90° во всех направлениях
      с расцепителем токов утечки XFI:
    - NZM1, N1, NZM2, N2: вертикально и 90° во всех направлениях
    со штекерным разъемом:
    - NZM1, N1, NZM2, N2: вертикально, 90° вправо/влево
    с выкатным устройством:
    - NZM3, N3: вертикально, 90° влево
    - NZM4, N4: вертикально
    с дистанционным приводом:
    - NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: вертикально и 90° во всех направлениях
    Направление подвода питания
    		 любая
    Класс защиты
    Устройство
    		 в зоне блока управления: IP20 (основной вид защиты)
    корпус
    		 с рамкой: IP40
    с поворотной ручкой с дверной муфтой: IP66
    Соединительные клеммы
    		 Тоннельная клемма: IP10
    Разделитель фаз и ленточный зажим: IP00
    Прочие технические характеристики (каталог для перелистывания)

    Автоматические выключатели
    Расчетный рабочий ток = измеренный ток длительной нагрузки
    		 In = Iu A 160
    Номинальная устойчивость к импульсу
    		 Uimp
    Цепи главного тока
    		 В 8000
    Цепи вспомогательного тока
    		 В 6000
    Номинальное напряжение
    		 Ue В перем. тока 690
    Категория перенапряжения / степень загрязнения
    		 III/3
    Номинальные выдерживаемые напряжения изоляции
    		 Ui В 1000
    Применение в незаземлённых сетях
    		 В 690
    Коммутационная способность
    Расчетный ток короткого замыкания при включении
    		 Icm
    240 В
    		 Icm кА 330
    400/415 В
    		 Icm кА 330
    440 B 50/60 Гц
    		 Icm кА 286
    525 B 50/60 Гц
    		 Icm кА 220
    690 B 50/60 Гц
    		 Icm кА 176
    Расчетная разрывная способность при коротком замыкании Icn
    		 Icn
    Icu согласно IEC/EN 60947 очередность включения O-t-CO
    		 Icu кА
    240 B 50/60 Гц
    		 Icu кА 150
    400/415 В 50/60 Гц
    		 Icu кА 150
    440 B 50/60 Гц
    		 Icu кА 130
    525 B 50/60 Гц
    		 Icu кА 100
    690 B 50/60 Гц
    		 Icu кА 80
    Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO
    		 Ics кА
    240 B 50/60 Гц
    		 Ics кА 150
    400/415 В 50/60 Гц
    		 Ics кА 150
    440 B 50/60 Гц
    		 Ics кА 130
    525 B 50/60 Гц
    		 Ics кА 100
    690 B 50/60 Гц
    		 Ics кА 80
    		Максимальный входной предохранитель, если ожидаемый ток короткого замыкания в месте установки превышает коммутационную способность автоматического выключателя.
    Номинальная устойчивость к токовым нагрузкам при коротком замыкании
    t = 0,3 с
    		 Icw кА 1.3
    t = 1 с
    		 Icw кА 1.3
    Расчетная включающая и отключающая способность
    Расчетный рабочий ток
    		 Ie A
    AC-1
    380 B 400 B
    		 Ie A 160
    415 В
    		 Ie A 300
    690 В
    		 Ie A 160
    AC-3
    380 B 400 B
    		 Ie A 160
    415 В
    		 Ie A 160
    660 B 690 B
    		 Ie A 160
    Механический срок службы (из него макс. 50% срабатываний, вызванных расцепителями минимального напряжения)
    		 Переключения 20000
    Электрический срок службы
    AC-1
    400 B 50/60 Гц
    		 Переключения 10000
    415 B 50/60 Гц
    		 Переключения 10000
    690 B 50/60 Гц
    		 Переключения 7500
    AC-3
    400 B 50/60 Гц
    		 Переключения 6500
    415 B 50/60 Гц
    		 Переключения 6500
    690 B 50/60 Гц
    		 Переключения 5000
    макс. частота коммутаций
    		 S/h 120
    Поперечные сечения соединения
    Стандартное оснащение
    		 Винтовое соединение
    Необходимое дополнительное оснащение
    		 NZM2-4-XSVS
    Провода круглого сечения Cu
    Столбчатый зажим
    одножильный
    		 мм2 1 x (10 - 16)
    2 x (6-16)
    многожильный
    		 мм2 1 x (25 - 185)
    2 x (25-70)
    Тоннельная клемма
    многожильный
    		 мм2
    многожильный
    		 мм2 1 x (25 - 185)
    Винтовое соединение и подключение с задней стороны
    непосредственно на переключателе
    одножильный
    		 мм2 1 x (10 - 16)
    2 x (10 - 16)
    многожильный
    		 мм2 1 x (25 - 185)
    2 x (25 - 70)
    Ал. провода, мед. кабели
    одножильный
    		 мм2 1 x 16
    многожильный
    		 мм2
    многожильный
    		 мм2 1 x (25 - 185)
    Винтовое соединение и подключение с задней стороны
    Медная полоса, перфорированная
    		 мин. мм 2 x 16 x 0,8
    Медная полоса, перфорированная
    		 макс. мм 10 x 24 x 0,8
    Медная полоса (количество сегментов x ширина x толщина сегмента)
    Столбчатый зажим
    		мин. мм 2 x 9 x 0.8
    		макс. мм 10 x 16 x 0.8
    (2x) 8 x 15.5 x 0,8
    Винтовое соединение и подключение с задней стороны
    Медная полоса, перфорированная
    		 мин. мм 2 x 16 x 0,8
    Медная полоса, перфорированная
    		 макс. мм 10 x 24 x 0,8
    Медная шина (ширина x толщина)
    		 мм
    Винтовое соединение и подключение с задней стороны
    непосредственно на переключателе
    		мин. мм 16 x 5
    		макс. мм 24 x 8

    Bauartnachweis nach IEC/EN 61439

    Технические характеристики для подтверждения типа конструкции
    Номинальный ток для указания потери мощности
    		 In A 160
    Потеря мощности оборудования, в зависимости от тока
    		 Pvid W 21.12
    Мин. рабочая температура
    		 °C -25
    Макс. рабочая температура
    		 °C 70
    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость
    		 Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции
    		 Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
    		 Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
    		 Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению
    		 Требования производственного стандарта выполнены.
    10.2.5 Подъём
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки
    		 Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.4 Воздушные промежутки и пути утечки тока
    		 Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.10 Нагрев
    		 Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
    10.11 Стойкость к коротким замыканиям
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.12 Электромагнитная совместимость
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.13 Механическая функция
    		 Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Технические характеристики согласно ETIM 6.0

    Low-voltage industrial components (EG000017) / Power circuit-breaker for trafo/generator/installation prot. (EC000228)
    Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Circuit breaker for power transformer, generator and system protection (ecl@ss8.1-27-37-04-09 [AJZ716010])
    Rated permanent current Iu
    		 A 160
    Rated voltage
    		 V 690 - 690
    Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
    		 kA 150
    Overload release current setting
    		 A 80 - 160
    Adjustment range short-term delayed short-circuit release
    		 A 160 - 1600
    Adjustment range undelayed short-circuit release
    		 A 1920 - 1920
    Integrated earth fault protection
    		 No
    Type of electrical connection of main circuit
    		 Screw connection
    Device construction
    		 Built-in device plug-in technique
    Suitable for DIN rail (top hat rail) mounting
    		 No
    DIN rail (top hat rail) mounting optional
    		 Yes
    Number of auxiliary contacts as normally closed contact
    		 0
    Number of auxiliary contacts as normally open contact
    		 0
    Number of auxiliary contacts as change-over contact
    		 0
    Switched-off indicator available
    		 No
    With under voltage release
    		 No
    Number of poles
    		 4
    Position of connection for main current circuit
    		 Front side
    Type of control element
    		 Rocker lever
    Complete device with protection unit
    		 Yes
    Motor drive integrated
    		 No
    Motor drive optional
    		 Yes
    Degree of protection (IP)
    		 IP20

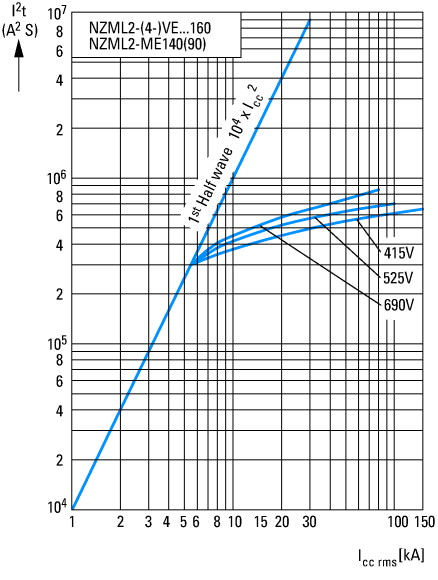

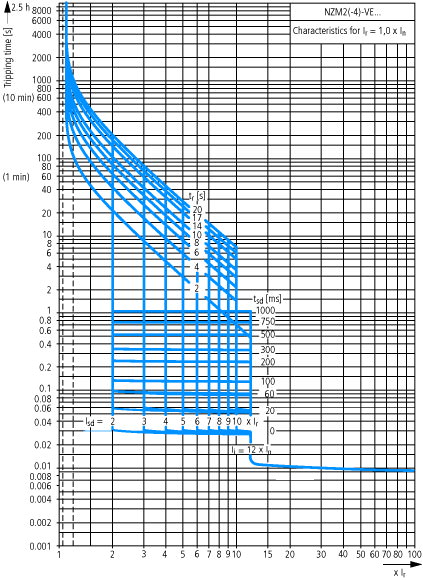

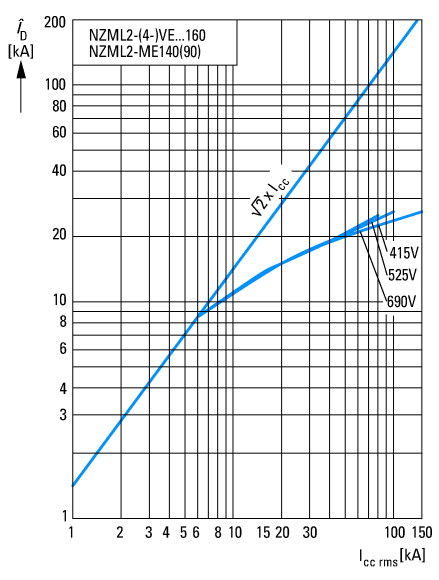

    Характеристики

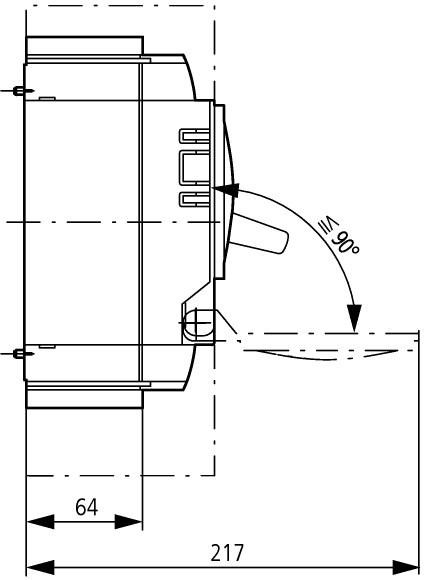

    Размеры

    Воздухоприёмная камера, минимальное расстояние до других деталей
    Минимальное расстояние от соседних деталей
Товар на сайте производителя: Moeller 169028
