Moeller — Автомат защиты двигателей с NHI-E-10 172417

Тип: PKZM0-0,63-C/NHI-E-10-C-GVP
№ для зак.: 172417
Каталог №: XTPRCP63BC1NLFA10BP
Артикул «Первый ZIP»:1038535
Артикул производителя:172417
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: уточняйте у менеджера.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Ассортимент
    		 Автомат защиты двигателя PKZM0 до 32 A
    Основная функция
    		 Защита двигателя
    Примечание
    		 Подходит также для двигателей класса эффективности IE3.
    Устройства, совместимые с IE3, обозначаются логотипом на упаковке.
    Техника присоединения
    		 Пружинные клеммы
    макс. расчетная рабочая мощность
    AC-3
    220 В 230 В 240 В
    		 P кВт 0.09
    380 В 400 В 415 В
    		 P кВт 0.12
    440 В
    		 P кВт 0.18
    500 В
    		 P кВт 0.25
    660 B 690 B
    		 P кВт 0.25
    диапазон установки
    Расцепитель перегрузки
    		 Ir A 0.4 - 0.63
    Расцепители короткого замыкания
    макс.
    		 Irm A 9.8
    указания
    Чувствительность к выпадению фаз согласно IEC/EN 60947-4-1, VDE 0660 часть 102
    возможна фиксация на DIN-рейке IEC/EN 60715, с высотой 7,5 или 15 мм
    PTB 10 ATEX 3013, учитывайте руководство MN03402003Z-DE/EN

    Технические характеристики

    Общая информация
    Стандарты и положения
    		 IEC/EN 60947, VDE 0660
    Стойкость к климатическим воздействиям
    		 Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
    Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
    Температура окружающей среды
    Хранение
    		 °C - 40 - 80
    разомкнут
    		 °C -25 - +55
    в капсульном корпусе
    		 °C - 25 - 40

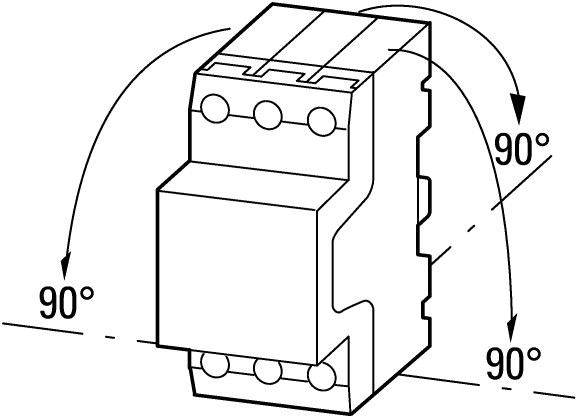

    установочное положение
    Направление подвода питания
    		 любая
    Класс защиты
    Устройство
    		 IP20
    Соединительные клеммы
    		 IP00
    защита от прикосновения
    		 защита от прикосновения пальцами и тыльной стороной кистей рук
    Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-27
    		 g 25
    Высота установки
    		 M макс. 2000
    Поперечные сечения соединения, пружинная клемма
    одножильный
    		 мм2 1 x (0,75…2,5)
    2 x (0,75…2,5)
    тонкопроволочный с оконечной муфтой согласно DIN 46228
    		 мм2 1 x (0,75…2,5)
    2 x (0,75…2,5)
    одно- или многожильные
    		 AWG 18…14
    Цепи главного тока
    Номинальная устойчивость к импульсу
    		Uimp В перем. тока 6000
    Категория перенапряжения / степень загрязнения
    		 III/3
    Номинальное напряжение
    		Ue В перем. тока 690
    Измеренный ток длительной нагрузки = расчетный рабочий ток
    		 Iu = Ie A 32 или ток уставки расцепителя перегрузки
    Номинальная частота
    		 f Гц 40 - 60
    Электрические тепловые потери (3-полюсный прогретый)
    		 W 6
    Механический срок службы
    		 Переключения x 106 0.1
    Электрический срок службы (AC-3 при 400 В)
    		 Переключения x 106 0.1
    максимальная частота коммутаций
    		 S/h
    макс. частота коммутаций
    		 S/h 40
    стойкость к коротким замыканиям
    Пост. ток (DC)
    стойкость к коротким замыканиям
    		 кА 60
    Указание
    		 до 250 В
    Коммутационная способность двигателя
    AC-3 (до 690 В)
    		 A 32
    DC-5 (до 250 В)
    		 A 25 (3 контакта в серии)
    Расцепитель
    Температурная компенсация
    согласно IEC/EN 60947, VDE 0660
    		 °C - 5 … 40
    Рабочий диапазон
    		 °C - 25 … 55
    Остаточная ошибка температурной компенсации для T > 40 °C
    		 0.25 %/K
    Диапазон установок расцепителей перегрузки
    		 x Iu 0.6 - 1
    Расцепители короткого замыкания
    		 Базовое устройство, фиксированно установленное: 15,5 x Iu
    Допуск расцепителя короткого замыкания
    		 ± 20%
    Чувствительность к выпадению фаз
    		 IEC/EN 60947-1-1, VDE 0660 часть 102

    Bauartnachweis nach IEC/EN 61439

    Технические характеристики для подтверждения типа конструкции
    Мин. рабочая температура
    		 °C -25
    Макс. рабочая температура
    		 °C 55

    Технические характеристики согласно ETIM 6.0

    Low-voltage industrial components (EG000017) / Motor protection circuit-breaker (EC000074)
    Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Motor protection circuit-breaker (ecl@ss8.1-27-37-04-01 [AGZ529013])
    Overload release current setting
    		 A 0.4 - 0.63
    Adjustment range undelayed short-circuit release
    		 A 9.8 - 9.8
    Thermal protection
    		 No
    Phase failure sensitive
    		 Yes
    Switch off technique
    		 Thermomagnetic
    Rated operating voltage
    		 V 690 - 690
    Rated permanent current Iu
    		 A 0.63
    Rated operation power at AC-3, 230 V
    		 kW 0.09
    Rated operation power at AC-3, 400 V
    		 kW 0.12
    Type of electrical connection of main circuit
    		 Spring clamp connection
    Type of control element
    		 Turn button
    Device construction
    		 Built-in device fixed built-in technique
    With integrated auxiliary switch
    		 Yes
    With integrated under voltage release
    		 No
    Number of poles
    		 3
    Rated short-circuit breaking capacity lcu at 400 V, AC
    		 kA 150
    Degree of protection (IP)
    		 IP20
    Height
    		 mm 93
    Width
    		 mm 45
    Depth
    		 mm 76

    Апробации

    Product Standards IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking
    UL File No. E36332
    UL Category Control No. NLRV
    CSA File No. 165628
    CSA Class No. 3211-05
    North America Certification UL listed, CSA certified
    Specially designed for North America No
    Suitable for Branch circuit: Manual type E if used with terminal, or suitable for group installations

    Характеристики

    Характеристики расцепления, автомат защиты двигателя, компактный пускатель (большой мощности), PKZM0-…T (не для PKM0-…), PKZM01
    Номинальный ток предохранителя

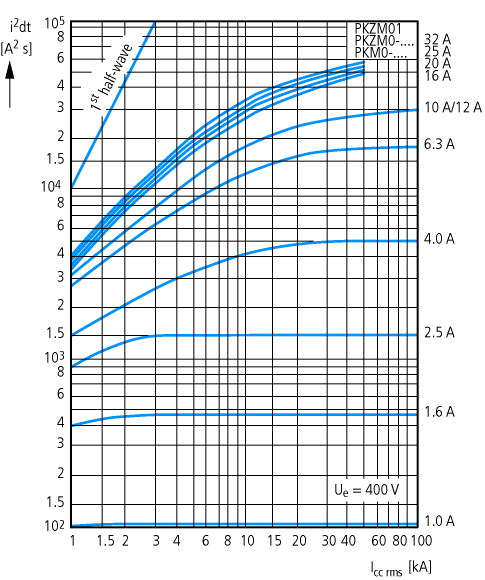

    Пропускаемая энергия

    Размеры

    Автомат защиты двигателей со стандартным вспомогательным контактом
    PKZM0-…(+NHI-E-…-PKZ0)
    PKZM0-…-T(+NHI-E-…-PKZ0)
    PKM0-…(+NHI-E-…-PKZ0)
    Автомат защиты двигателя с запираемой поворотной ручкой
    PKZM0-…+AK-PKZ0
    Автомат защиты двигателей с опережающим вспомогательным контактом
    PKZM0-…+VHI-…-PKZ0
