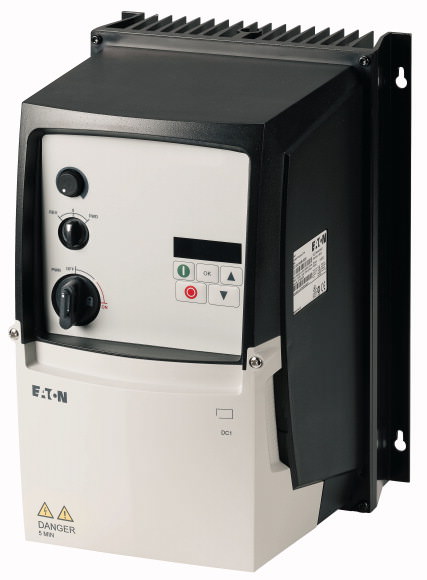

Moeller — Variable frequency drives; 3-/3-phase 230 V; 18 A; 4 kW; EMC filters; braking transistor 185720

Тип: DC1-32018FB-A6SCE1
№ для зак.: 185720
Каталог №: DC1-32018FB-A6SNE1
Артикул «Первый ZIP»:1035873
Артикул производителя:185720
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: уточняйте у менеджера.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Ассортимент
    		 Преобразователи частоты
    Идентификатор типа
    		 DC1
    Номинальное напряжение
    		 Ue 230 В перем. тока, трехфазн.
    240 В перем. тока, трехфазн.
    Выходное напряжение при Ue
    		 U2 230 В перем. тока, трехфазн.
    240 В перем. тока, трехфазн.
    Сетевое напряжение (50/60 Гц)
    		 ULN В 200 (-10%) - 240 (+10%)
    Расчетный рабочий ток
    при перегрузке 150 %
    		 Ie A 18
    Примечание
    		 Расчетный рабочий ток при частоте переключения 8 кГц и температуре окружающей среды +40 °C
    Примечание
    		 Цикл перегрузки в течение 60 с каждые 600 с
    Соотнесенная мощность двигателя
    Примечание
    		 для стандартных, четырехполюсных асинхронных трехфазных электродвигателей с внутренним или наружным воздушным охлаждением при частоте вращения 1500 мин-1 для 50 Гц и 1800 мин-1 для 60 Гц.
    Примечание
    		 Цикл перегрузки в течение 60 с каждые 600 с
    Указание
    		 при 230 В, 50 Гц
    перегрузка 150 %
    		 P кВт 4
    перегрузка 150 %
    		 IM A 14.8
    Указание
    		 при 220 - 240 В, 60 Гц
    перегрузка 150 %
    		 P л.с. 5
    перегрузка 150 %
    		 IM A 15.2
    Класс защиты
    		 IP66/NEMA 4X
    Интерфейс/полевая шина (встроенный)
    		 Шина OP (RS485)/Modbus RTU, CANopen®
    Подключение полевой шины (опция)
    		 SmartWire-DT
    оснащение
    		 Фильтры подавления радиопомех
    Тормозной прерыватель
    7-сегментный индикатор
    Локальные элементы управления
    Типоразмер
    		 FS3
    Подключение к SmartWire-DT
    		 с модулем SmartWire-DT DX-NET-SWD2

    Технические характеристики

    Общая информация
    Стандарты и предписания
    		 Общие требования: IEC/EN 61800-2
    Требования по ЭМС: IEC/EN 61800-3
    Требования к безопасности: IEC/EN 61800-5-1
    Сертификация
    		 CE, UL, cUL, RCM, Ukr SEPRO, EAC
    Качество изготовления
    		 RoHS, ISO 9001
    Стойкость к климатическим воздействиям
    		 ρw % < 95 %, средняя относительная влажность (RH), без образования конденсата , без коррозии
    Температура окружающей среды
    Эксплуатация (150 % перегрузка)
    		 ϑ °C -10 - +40
    Хранение
    		ϑ °C -40 - +60
    степень помех радиоприема
    Класс радиопомех (ЭМС)
    		 C2, C3; в зависимости от длины провода двигателя, потребляемой мощности и окружения. при необходимости могут потребоваться внешние фильтры подавления радиопомех (опция).
    Окружение (ЭМС)
    		 1 и 2-е окружение согласно EN 61800-3
    Максимальная длина соединительных проводов электродвигателя
    		 I M C2 ≤ 5 m
    C3 ≤ 25 m
    установочное положение
    		 вертикально
    Высота установки
    		 M 0 - 1000 м над уровнем моря
    больше 1000 м с 1 % дерейтинг на 100 м
    макс. 4000 м
    Класс защиты
    		 IP66/NEMA 4X
    защита от прикосновения
    		 BGV A3 (VBG4, защита от прикосновения пальцами и тыльной стороной кистей рук)
    Цепь главного тока
    Подача питания
    Номинальное напряжение
    		 Ue 230 В перем. тока, трехфазн.
    240 В перем. тока, трехфазн.
    Сетевое напряжение (50/60 Гц)
    		 ULN В 200 (-10%) - 240 (+10%)
    Входной ток (150 % перегрузка)
    		 ILN A 20.9
    Структура сети
    		 Сети переменного тока с заземлением средней точки
    Частота сети
    		 fLN Гц 50/60
    диапазон частот
    		 fLN Гц 48 - 62
    Частота включений сети
    		 максимально однократно каждые 30 секунд
    силовая часть
    функция
    		 Преобразователь частоты с промежуточным контуром постоянного напряжения и с инвертором IGBT
    Ток перегрузки (перегрузка 150 %)
    		 IL A 27
    макс. пусковой ток (высокая перегрузка)
    		 IH % 175
    Примечания по поводу макс. пускового тока
    		 на 3,75 секунды каждые 600 секунд
    Выходное напряжение при Ue
    		 U2 230 В перем. тока, трехфазн.
    240 В перем. тока, трехфазн.
    Выходная частота
    		 f2 Гц 0 - 50/60 (макс. 500)
    Частота переключения
    		 fPWM кГц 8
    с возможностью регулировки 4 - 24 (слышимый)
    Режим работы
    		 Управление V/f
    Регулирование частоты вращения с компенсацией проскальзывания
    Бессенсорное векторное управление (SLV)
    Частотная разрешающая способность (заданное значение)
    		 Δf Гц 0.1
    Расчетный рабочий ток
    при перегрузке 150 %
    		 Ie A 18
    Примечание
    		 Расчетный рабочий ток при частоте переключения 8 кГц и температуре окружающей среды +40 °C
    Потеря мощности
    Потеря мощности при расчетном рабочем токе Ie = 150 %
    		 PV W 160
    Коэффициент полезного действия
    		η % 96
    максимальный ток утечки на землю (PE) без двигателя
    		 IPE мА 6.8
    Вентиляторы
    		 0
    оснащение
    		 Фильтры подавления радиопомех
    Тормозной прерыватель
    7-сегментный индикатор
    Локальные элементы управления
    Типоразмер
    		 FS3
    Отвод двигателя
    Примечание
    		 для стандартных, четырехполюсных асинхронных трехфазных электродвигателей с внутренним или наружным воздушным охлаждением при частоте вращения 1500 мин-1 для 50 Гц и 1800 мин-1 для 60 Гц.
    Примечание
    		 Цикл перегрузки в течение 60 с каждые 600 с
    Указание
    		 при 230 В, 50 Гц
    перегрузка 150 %
    		 P кВт 4
    Указание
    		 при 220 - 240 В, 60 Гц
    перегрузка 150 %
    		 P л.с. 5
    максимально допустимая длина провода
    		 I M экранированный: 100
    экранированный, с дросселем двигателя: 200
    без экранирования: 150
    без экранирования, с дросселем двигателя: 300
    Кажущаяся мощность
    Кажущаяся мощность при номинальном режиме 230 В
    		 Замыкающий контакт кВА 7.17
    Кажущаяся мощность при номинальном режиме 240 В
    		 Замыкающий контакт кВА 7.48
    Функция торможения
    Тормозящий момент стандарт
    		 макс. 30 % MN
    Тормозящий момент торможения постоянным током
    		 с возможностью регулировки до 100 %
    Тормозящий момент с внешним тормозным сопротивлением
    		 макс. 100 % номинального тока Ie с внешним тормозным сопротивлением
    минимальное внешнее тормозное сопротивление
    		Rmin Ω 25
    Порог срабатывания для тормозного транзистора
    		 UDC В 390 В пост. тока
    Управляющая часть
    Напряжение заданного значения
    		 Us В 10 В пост. тока (макс. 10 мА)
    Аналоговые входы
    		 2, с возможностью настройки, 0 - 10 В пост. тока, 0/4 - 20 мА
    Аналоговые выходы.
    		 1, с возможностью настройки, 0 - 10 В
    Цифровые входы
    		 4, с возможностью настройки, 30 В пост. тока
    Цифровые выходы
    		 1, с возможностью настройки, 24 В пост. тока
    Релейные выходы
    		 1, с возможностью настройки, замыкатель, 6 A (250 В, перем. ток-1) / 5 A (30 В, пост. ток-1)
    Интерфейс/полевая шина (встроенный)
    		 Шина OP (RS485)/Modbus RTU, CANopen®
    Соответствующие элемент включения и защиты
    Подключение к сети
    IEC (тип B, gG), 150 %
    		 FAZ-B20/3
    UL (класс CC или J)
    		 A 20
    150 % перегрузка (CT/IH, при 50 °C)
    		 DX-LN3-025
    Отвод двигателя
    150 % перегрузка (CT/IH, при 50 °C)
    		 DX-LM3-035
    150 % перегрузка (CT/IH, при 50 °C)
    		 DX-SIN3-023
    10 % продолжительность включения (ED)
    		 DX-BR050-0K4
    20 % продолжительность включения (ED)
    		 DX-BR050-0K8
    40 % продолжительность включения (ED)
    		 DX-BR047-3K1

    Bauartnachweis nach IEC/EN 61439

    Технические характеристики для подтверждения типа конструкции
    Номинальный ток для указания потери мощности
    		 In A 2.2
    Потеря мощности на полюс, в зависимости от тока
    		 Pvid W 0
    Потеря мощности оборудования, в зависимости от тока
    		 Pvid W 63.75
    Статическая потеря мощности, не зависит от тока
    		 Pvs W 0
    Способность отдавать потери мощности
    		 Pve W 0
    Мин. рабочая температура
    		 °C -10
    Макс. рабочая температура
    		 °C 40
    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость
    		 Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции
    		 Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
    		 Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
    		 Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению
    		 Требования производственного стандарта выполнены.
    10.2.5 Подъём
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки
    		 Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.4 Воздушные промежутки и пути утечки тока
    		 Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.10 Нагрев
    		 Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
    10.11 Стойкость к коротким замыканиям
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.12 Электромагнитная совместимость
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.13 Механическая функция
    		 Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Технические характеристики согласно ETIM 6.0

    Low-voltage industrial components (EG000017) / Frequency converter =< 1 kV (EC001857)
    Electric engineering, automation, process control engineering / Electrical drive / Static frequency converter / Static frequency converter = < 1 kv (ecl@ss8.1-27-02-31-01 [AKE177011])
    Mains voltage
    		 V 200 - 240
    Mains frequency
    		 50/60 Hz
    Number of phases input
    		 3
    Number of phases output
    		 3
    Max. output frequency
    		 Hz 500
    Max. output voltage
    		 V 230
    Rated output current I2N
    		 A 18
    Max. output at quadratic load at rated output voltage
    		 kW 4
    Max. output at linear load at rated output voltage
    		 kW 4
    With control unit
    		 Yes
    Application in industrial area permitted
    		 Yes
    Application in domestic- and commercial area permitted
    		 Yes
    Supporting protocol for TCP/IP
    		 No
    Supporting protocol for PROFIBUS
    		 No
    Supporting protocol for CAN
    		 Yes
    Supporting protocol for INTERBUS
    		 No
    Supporting protocol for ASI
    		 No
    Supporting protocol for KNX
    		 No
    Supporting protocol for MODBUS
    		 No
    Supporting protocol for Data-Highway
    		 No
    Supporting protocol for DeviceNet
    		 No
    Supporting protocol for SUCONET
    		 No
    Supporting protocol for LON
    		 No
    Supporting protocol for PROFINET IO
    		 No
    Supporting protocol for PROFINET CBA
    		 No
    Supporting protocol for SERCOS
    		 No
    Supporting protocol for Foundation Fieldbus
    		 No
    Supporting protocol for EtherNet/IP
    		 No
    Supporting protocol for AS-Interface Safety at Work
    		 No
    Supporting protocol for DeviceNet Safety
    		 No
    Supporting protocol for INTERBUS-Safety
    		 No
    Supporting protocol for PROFIsafe
    		 No
    Supporting protocol for SafetyBUS p
    		 No
    Supporting protocol for other bus systems
    		 No
    Number of HW-interfaces industrial Ethernet
    		 0
    Number of HW-interfaces PROFINET
    		 0
    Number of HW-interfaces RS-232
    		 0
    Number of HW-interfaces RS-422
    		 0
    Number of HW-interfaces RS-485
    		 1
    Number of HW-interfaces serial TTY
    		 0
    Number of HW-interfaces USB
    		 1
    Number of HW-interfaces parallel
    		 0
    Number of HW-interfaces other
    		 0
    With optical interface
    		 No
    With PC connection
    		 Yes
    Integrated breaking resistance
    		 Yes
    4-quadrant operation possible
    		 No
    Type of converter
    		 U converter
    Degree of protection (IP)
    		 IP66
    Height
    		 mm 310
    Width
    		 mm 210.5
    Depth
    		 mm 240
    Relative symmetric net frequency tolerance
    		 % 10
    Relative symmetric net current tolerance
    		 % 10

    Апробации

    Product Standards UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking
    UL File No. E172143
    UL Category Control No. NMMS, NMMS7
    CSA File No. UL report applies to both US and Canada
    North America Certification UL listed, certified by UL for use in Canada
    Specially designed for North America No
    Suitable for Branch circuits
    Max. Voltage Rating 3~ 240 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey)
    Degree of Protection IEC: IP66

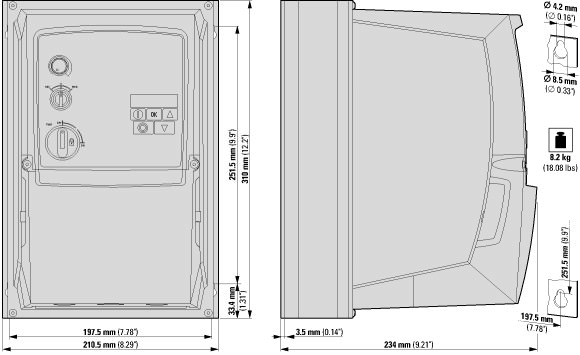

    Размеры

  • IL04020013Z Преобразователь частоты DC1 (FS1 - FS3, IP66)IL04020013Z2016_07.pdf
    MN040023 DC1…E1 Handbuch Installation - DeutschMN040023_DE.pdf
    MN040023 DC1…E1 Installation manual - EnglishMN040023_EN.pdf
    MN040022 DC1…E1, Handbuch Parameter - DeutschMN040022_DE.pdf
    MN040022 DC1…E1, Parameters manual - EnglishMN040022_EN.pdf
    CA04020001Z-DE Ассортиментный каталог: эффективное проектирование приводной техники, двигатели - запуск и управлениеpct_1095238_de.pdf
Товар на сайте производителя: Moeller 185720

О компании Moeller

С 1 июля 2011 года две крупнейшие и самые уважаемые компании в области производства электрического оборудования, - Moeller и Eaton, - слились, приняв общее название Eaton. Таким образом, возникло новое глобальное предприятие, которое помогает своим клиентам по всему миру повышать продуктивность и финансовую эффективность их энергосистем.

В настоящий момент в объединённой компании Eaton работают 95,000 человек, а сеть офисов продаж обслуживает клиентов в более чем 175 странах.

В 2011 году предприятие отметило 100-летний юбилей. За долгие годы работы компания Eaton приобрела значительный опыт в использовании последних достижений техники и смогла найти решения некоторых самых острых проблем управления энергопотреблением.

Именно дух инноваций и предпринимательства ... Читать далее...
