Moeller — Переключатель включения/выключения, 8-полюсн., 32 A, 90 °, Промежуточный монтаж, Переключатель Basis 20599

Тип: T3-4-8344/XZ
№ для зак.: 020599
Артикул «Первый ZIP»:1031883
Артикул производителя:20599
Доп. код производителя:T3-4-8344/XZ
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: 42-56 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Ассортимент
    		 Переключатель включения/выключения
    Идентификатор типа
    		 T3
    Количество полюсов
    		 8-полюсн.
    Конструктивное исполнение
    		 Промежуточный монтаж
    Переключатель Basis

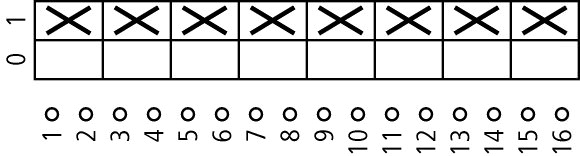

    графические условные обозначения
    Угол включения
    		 ° 90
    № передней панели
    Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц
    400 В
    		 P кВт 15
    измеренный ток длительной нагрузки
    		 Iu A 32
    Количество блоков
    		 Модуль (модули) 4

    Технические характеристики

    Общая информация
    Стандарты и предписания
    		 IEC/EN 60947, VDE 0660, IEC/EN 60204
    Силовые разъединители согласно IEC/EN 60947-3
    Стойкость к климатическим воздействиям
    		 Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
    Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
    Температура окружающей среды
    разомкнут
    		 °C -25 - +50
    в капсульном корпусе
    		 °C -25 - +40
    Категория перенапряжения / степень загрязнения
    		 III/3
    Номинальная устойчивость к импульсу
    		Uimp В перем. тока 6000
    Удароустойчивость
    		 g 15
    установочное положение
    		 любая
    Защита от прикосновения при вертикальном управлении спереди (EN 50274)
    		 защита от прикосновения пальцами и тыльной стороной кистей рук
    Контакты
    Механические размеры
    Количество полюсов
    		 8-полюсн.
    электрические параметры
    Номинальное напряжение
    		 Ue В перем. тока 690
    измеренный ток длительной нагрузки
    		 Iu A 32
    Указания по измеренному току длительной нагрузки Iu
    		 Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.
    Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12
    AB 25 % ED (продолжительность включения)
    		 x Ie 2
    AB 40 % ED (продолжительность включения)
    		 x Ie 1.6
    AB 60 % ED (продолжительность включения)
    		 x Ie 1.3
    стойкость к коротким замыканиям
    Предохранитель
    		 A gG/gL 35
    Номинальная устойчивость к токовым нагрузкам при коротком замыкании (1 с ток)
    		 Icw Aeff 650
    Примечание по поводу измеренной кратковременной устойчивости к токовым нагрузкам Icw
    		 1-секундный ток
    Условный ток короткого замыкания
    		 Iq кА 1
    Коммутационная способность
    Номинальный допустимый ток включения cos ϕ в соответствии с IEC 60947-3
    		 A 320
    Расчетная разрывная способность cos ϕ согласно IEC 60947-3
    		 A
    230 В
    		 A 260
    400/415 В
    		 A 260
    500 В
    		 A 240
    690 В
    		 A 170
    Безопасное разъединение согласно EN 61140
    между контактами
    		 В перем. тока 440
    Электрические тепловые потери на контакт при Ie
    		 W 1.1
    Электрические тепловые потери на вспомогательный контакт при Ie Ie (15/230 В перем. тока)
    		 W 1.1
    Механический срок службы
    		 Переключения x 106 > 0.5
    максимальная частота коммутаций
    		 Переключения/ч 1200
    Переменное напряжение
    AC-3
    Расчетная рабочая мощность моторного выключателя
    		 P кВт
    220 B 230 B
    		 P кВт 5.5
    230 В звезда-треугольник
    		 P кВт 7.5
    400 B 415 B
    		 P кВт 11
    400 В звезда-треугольник
    		 P кВт 15
    500 В
    		 P кВт 15
    500 В звезда-треугольник
    		 P кВт 18.5
    690 В
    		 P кВт 11
    690 В звезда-треугольник
    		 P кВт 22
    Расчетный рабочий ток моторного переключателя
    230 В
    		 Ie A 23.7
    230 В звезда-треугольник
    		 Ie A 32
    400 В 415 В
    		 Ie A 23.7
    400 В звезда-треугольник
    		 Ie A 32
    500 В
    		 Ie A 23.7
    500 В звезда-треугольник
    		 Ie A 32
    690 В
    		 Ie A 14.7
    690 В звезда-треугольник
    		 Ie A 25.5
    AC-21A
    Расчетный рабочий ток силового выключателя
    440 В
    		 Ie A 32
    AC-23A
    Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц
    		 P кВт
    230 В
    		 P кВт 7.5
    400 B 415 B
    		 P кВт 15
    500 В
    		 P кВт 15
    690 В
    		 P кВт 15
    Расчетный рабочий ток моторного переключателя
    230 В
    		 Ie A 32
    400 B 415 B
    		 Ie A 32
    500 В
    		 Ie A 26.4
    690 В
    		 Ie A 17
    постоянное напряжение
    DC-1, силовой выключатель Л/П = 1 мс
    Расчетный рабочий ток
    		 Ie A 25
    Напряжение на контакт, соединенный последовательно
    		 В 60
    DC-21A
    		 Ie A
    Расчетный рабочий ток
    		 Ie A 1
    Контакты
    		 Количество 1
    DC-23A, моторный выключатель
    Л/П = 15 мс
    24 В
    Расчетный рабочий ток
    		 Ie A 25
    Контакты
    		 Количество 1
    48 В
    Расчетный рабочий ток
    		 Ie A 25
    Контакты
    		 Количество 2
    60 В
    Расчетный рабочий ток
    		 Ie A 25
    Контакты
    		 Количество 3
    120 В
    Расчетный рабочий ток
    		 Ie A 12
    Контакты
    		 Количество 3
    240 В
    Расчетный рабочий ток
    		 Ie A 5
    Контакты
    		 Количество 5
    DC-13, управляющий переключатель Л/П = 50 мс
    Расчетный рабочий ток
    		 Ie A 20
    Напряжение на последовательно подключенный контакт
    		 В 24
    Надёжность управляющей системы при 24 В пост. тока, 10 мА
    		 Частота отказов HF < 10-5, < 1 отказа на 100000 соединений
    Поперечные сечения соединения
    одно- или многожильные
    		 мм2 1 x (1 - 6)
    2 x (1 - 6)
    тонкопроволочный с оконечной муфтой согласно DIN 46228
    		 мм2 1 x (0,75 - 4)
    2 x (0,75 - 4)
    Соединительный винт
    		 M4
    макс. начальный пусковой момент
    		 Нм 1.6
    Параметры техники безопасности
    указания
    		 Значения B10d в соответствии с EN ISO 13849-1, таблица C1
    Опробованные рабочие характеристики
    Поперечные сечения соединения
    Соединительный винт
    		 M4

    Bauartnachweis nach IEC/EN 61439

    Технические характеристики для подтверждения типа конструкции
    Номинальный ток для указания потери мощности
    		 In A 32
    Потеря мощности на полюс, в зависимости от тока
    		 Pvid W 1.1
    Потеря мощности оборудования, в зависимости от тока
    		 Pvid W 0
    Статическая потеря мощности, не зависит от тока
    		 Pvs W 0
    Способность отдавать потери мощности
    		 Pve W 0
    Мин. рабочая температура
    		 °C -25
    Макс. рабочая температура
    		 °C 50
    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость
    		 Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции
    		 Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
    		 Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
    		 Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению
    		 Устойчивость к УФ-излучению только при наличии защитной крыши.
    10.2.5 Подъём
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки
    		 Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.4 Воздушные промежутки и пути утечки тока
    		 Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.10 Нагрев
    		 Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
    10.11 Стойкость к коротким замыканиям
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.12 Электромагнитная совместимость
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.13 Механическая функция
    		 Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Технические характеристики согласно ETIM 6.0

    Low-voltage industrial components (EG000017) / Switch disconnector (EC000216)
    Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Switch disconnector (ecl@ss8.1-27-37-14-03 [AKF060010])
    Version as main switch
    		 No
    Version as maintenance-/service switch
    		 No
    Version as safety switch
    		 No
    Version as emergency stop installation
    		 No
    Version as reversing switch
    		 No
    Max. rated operation voltage Ue AC
    		 V 690
    Rated operating voltage
    		 V 690 - 690
    Rated permanent current Iu
    		 A 32
    Rated permanent current at AC-21, 400 V
    		 A 32
    Rated operation power at AC-3, 400 V
    		 kW 11
    Rated short-time withstand current lcw
    		 kA 0.65
    Rated operation power at AC-23, 400 V
    		 kW 15
    Switching power at 400 V
    		 kW 15
    Conditioned rated short-circuit current Iq
    		 kA 1
    Number of poles
    		 8
    Number of auxiliary contacts as normally closed contact
    		 0
    Number of auxiliary contacts as normally open contact
    		 0
    Number of auxiliary contacts as change-over contact
    		 0
    Motor drive optional
    		 No
    Motor drive integrated
    		 No
    Voltage release optional
    		 No
    Device construction
    		 Built-in device fixed built-in technique
    Suitable for ground mounting
    		 Yes
    Suitable for front mounting 4-hole
    		 No
    Suitable for front mounting center
    		 No
    Suitable for distribution board installation
    		 No
    Suitable for intermediate mounting
    		 Yes
    Colour control element
    		 Black
    Type of control element
    		 Toggle
    Interlockable
    		 No
    Type of electrical connection of main circuit
    		 Screw connection
    Degree of protection (IP), front side
    		 IP00
