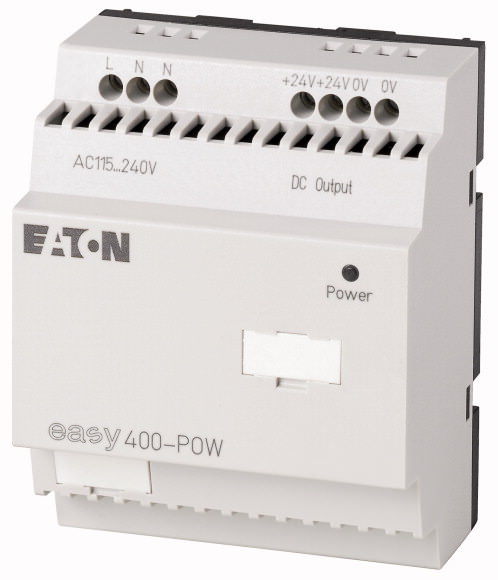

Moeller — Импульсный источник питания, 100-240VAC/24VDC , 1,25 А , 1-фазный 212319

Тип: EASY400-POW
№ для зак.: 212319
Артикул «Первый ZIP»:1033390
Артикул производителя:212319
Доп. код производителя:EASY400-POW
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: 21-35 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 03.09.2025 в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Ассортимент
    		 Управляющее реле easyRelay
    Многофункциональный дисплей MFD-Titan
    Ассортимент
    		 Коммутационные сетевые устройства easyPOW
    Описание
    		 первично сработавший
    регулируемый
    Фазы
    		 однофазный
    Диапазон входной мощности
    		 85 - 264 V AC
    Расчетное входное напряжение
    		 100 - 240 V AC
    Выходное расчетное напряжение
    		 24 В пост. тока (± 3%)
    Выходной расчетный ток
    		 A 1.25
    Применяемое для
    		 easy500
    easy700
    easy800
    MFD-CP8
    EC4P
    ES4P
    Описание

    для модуля DMI

    Технические характеристики

    Общая информация
    Стандарты и положения
    		 EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
    Размеры (Ш x В x Г)
    		 мм 71,5 (4 установочных мест) x 90 x 58
    Вес
    		 кг 0.25
    Монтаж
    		 DIN рейка IEC/EN 60715, 35 мм или винтовое крепление с опорами устройства ZB4-101-GF1 (дополнительное оснащение)
    Поперечные сечения соединения
    одножильный
    		 мм2 0,2 - 4 (AWG 22 - 12)
    тонкопроволочный с оконечной муфтой
    		 мм2 0,2 - 2,5 (AWG 22 - 12)
    Стандартная отвёртка
    		 мм 3.5 x 0.8
    макс. начальный пусковой момент
    		 Нм 0.6
    Климатические внешние условия
    Рабочая температура
    		 °C -25 - 55, холод в соответствии с IEC 60068-2-1, тепло в соответствии с IEC 60068-2-2
    Конденсация
    		 Предотвратить конденсацию, воспользовавшись соответствующими мерами
    Хранение
    		 °C - 40 - 70
    относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30)
    		 %
    Влажность воздуха, без конденсации мин.
    		 % 5
    Влажность воздуха, без конденсации макс.
    		 % 95
    Давление воздуха (эксплуатация)
    		 hPa 795 - 1080
    макс. высота установки над уровнем моря, при монтаже учесть дерейтинг
    		 M 2000
    Механические внешние условия
    Класс защиты (IEC/EN 60529, EN50178, VBG 4)
    		 IP20
    Колебания (IEC/EN 60068-2-6)
    		 Гц
    постоянная амплитуда 0,15 мм
    		 Гц 10 - 57
    постоянное ускорение 2 г
    		 Гц 57 - 150
    Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс
    		 Шоки 18
    Падение (IEC/EN 60068-2-31)
    		 Высота падения мм 50
    свободное падение, в упаковке (IEC/EN 60068-2-32)
    		 M 1
    установочное положение
    		 вертикально или горизонтально
    Электромагнитная совместимость (ЭМС)
    Электростатическая разрядка (IEC EN 61000-4-2, уровень 3, ESD)
    		 кВ
    Выход воздуха
    		 кВ 8
    Разряд контакта
    		 кВ 6
    электромагнитные поля (RFI), согласно IEC EN 61000-4-3
    		 V/m 10
    Подавление радиочастотных помех
    		 EN 55011 Класс B, EN 55022 Класс B
    Импульсное напряжение (IEC/EN 61000-4-4, уровень 3)
    		 кВ 2
    Мощные импульсы (скачок напряжения) (IEC/EN 61000-4-5)
    		 кВ 2 (кабели питания симметричны)
    Мощные импульсы (скачок напряжения) (IEC/EN 61000-4-5, уровень 2), 24 В
    		кВ 0,5 (провода на выходе симметричны)
    Впуск согласно IEC/EN 61000-4-6
    		 В 10
    Перенапряжение (EN 50 178), 24 В
    		 кВ 6
    Прочность изоляции
    Измерение воздушных зазоров и путей утечки тока
    		 EN 50178
    Прочность изоляции
    		 EN 50178
    Класс защиты Uout в отношенииUin
    		 Класс II, IEC 60536
    Гальваническое разделение первичн./вторичн.
    		 да, SELV (VDE 0100 часть 410; IEC 60364-4-41, HD 384.4.41 S2) EN 60950, EN 50178
    входное напряжение
    Расчетное входное напряжение постоянного тока
    		 В 100/120/230/240 (-15/+10 %)
    Защитный автомат переменного тока
    		 FAZ-C2/1 или FAZ-B6/1
    Расчетное входное напряжение постоянного тока
    		 В пост. тока 85 264
    Защитный автомат постоянного тока
    		 FAZ-C2/1-DC
    Диапазон напряжений
    		 В перем. тока 85 - 264
    диапазон частот
    		 Гц 47 - 63
    Перекрытие сети в случае выхода из строя 115/230 В (IEC/EN 61000-4-11)
    		 мс > 20/> 40
    Предохранитель 115/230 V
    		 A 2/1 инерционный
    Рабочие характеристики
    Коэффициент полезного действия
    		 % > 83
    потребляемая мощность
    		 W тип. 35
    Потеря мощности
    		P W тип. 5
    входной ток
    Входной ток - номинальное значение 115/240 В
    		 A прибл. 0,6/0,3
    Ток включения 230 В, 25 °C
    		 A < 18
    Выходное напряжение
    24 В пост. тока
    Расчетное значение
    		 В пост. тока 24
    Допуск
    		 % ± 3
    Пики переключения 115/230
    		 мВSS < 5
    Влияние входного напряжения
    		 % ± 1
    Влияние изменения нагрузки на 25 - 100 %
    		 % ± 2
    Возможность параллельного подключения для увеличения мощности
    		 да
    выходной ток
    24 В пост. тока
    выходной ток
    		 A 0 - 1,25
    Ввод ограничения тока
    		 A > 1.5
    Снижение выходного напряжения после ограничения тока
    		 В < 18
    с защитой от перегрузки
    		 да, при ограничении тока
    с долговременной защитой от коротких замыканий
    		 да, режим hickup, ок. 2 Гц
    Специальные соотношения нагрузки
    Ламповая нагрузка, холодная, 24 В постоянного тока
    		 W 10
    Имеется базовая нагрузка
    		 W 5
    Реакция при аварийном выключении в цепи 24 В, отключение силовым контактором (нагрузка контактора, без повреждений)
    		 W 30
    Отображение
    Индикация выходного напряжения (светодиод, постоянно горит зеленым = в норме)
    		 В пост. тока 24

    Bauartnachweis nach IEC/EN 61439

    Технические характеристики для подтверждения типа конструкции
    Номинальный ток для указания потери мощности
    		 In A 0
    Потеря мощности на полюс, в зависимости от тока
    		 Pvid W 0
    Потеря мощности оборудования, в зависимости от тока
    		 Pvid W 0
    Статическая потеря мощности, не зависит от тока
    		 Pvs W 5
    Способность отдавать потери мощности
    		 Pve W 0
    Мин. рабочая температура
    		 °C -25
    Макс. рабочая температура
    		 °C 55
    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость
    		 Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции
    		 Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
    		 Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
    		 Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению
    		 Требования производственного стандарта выполнены.
    10.2.5 Подъём
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки
    		 Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции
    		 Требования производственного стандарта выполнены.
    10.4 Воздушные промежутки и пути утечки тока
    		 Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования
    		 Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.10 Нагрев
    		 Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
    10.11 Стойкость к коротким замыканиям
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.12 Электромагнитная совместимость
    		 Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.13 Механическая функция
    		 Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Технические характеристики согласно ETIM 6.0

    PLC's (EG000024) / PLC system power supply (EC000599)
    Electric engineering, automation, process control engineering / Control / Programmable logic control (SPS) / SPS system power supply (ecl@ss8.1-27-24-22-09 [AKE532011])
    Input voltage at AC 50 Hz
    		 V 85 - 264
    Input voltage at AC 60 Hz
    		 V 85 - 264
    Input voltage at DC
    		 V 0 - 0
    Type of voltage (input voltage)
    		 AC
    Max. input current AC 50 Hz
    		 A 0
    Max. input current AC 60 Hz
    		 A 0
    Max. input current DC
    		 A 0
    Type of output voltage
    		 DC
    Output voltage at AC 50 Hz
    		 V 0 - 0
    Output voltage at AC 60 Hz
    		 V 0 - 0
    Output voltage at DC
    		 V 0 - 0
    Max. output current AC 50 Hz
    		 A 0
    Max. output current AC 60 Hz
    		 A 0
    Max. output current DC
    		 A 1.25
    Redundancy
    		 No
    Suitable for safety functions
    		 No
    Width
    		 mm 72
    Height
    		 mm 90
    Depth
    		 mm 60

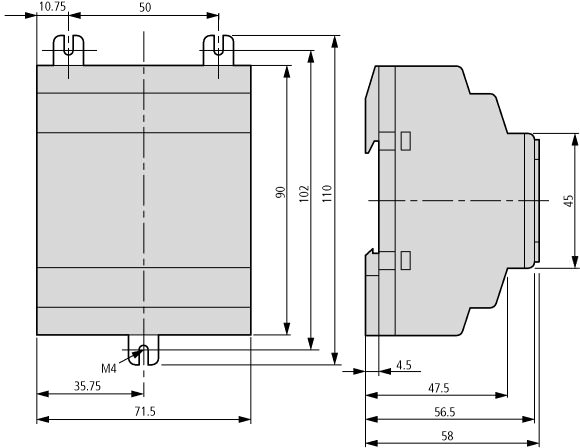

    Размеры
