Moeller — Main switch, +steel enclosure, 3p, Ie=12A, handle red yellow, 0-1, 90° 25528
Тип: T0-2-1/ST/SVB
№ для зак.: 025528
Наличие
Только под заказ.
Ориентировочный срок поставки: уточняйте у менеджера.
Цена
Требуется запрос производителю.
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос сегодня в течение дня.
Этот товар не поставляется торгующим организациям. Подробнее.
Доставка
По всей России.
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Удобно для запроса одной позиции
Программа поставок
АссортиментГлавные выключатели
Сервисные выключатели
Ремонтные выключателиИдентификатор типаT0 Функция остановаФункция аварийного выключения с красной поворотной ручкой и с желтым храповым венцом Количество полюсов3-полюсн. Класс защитыIP65

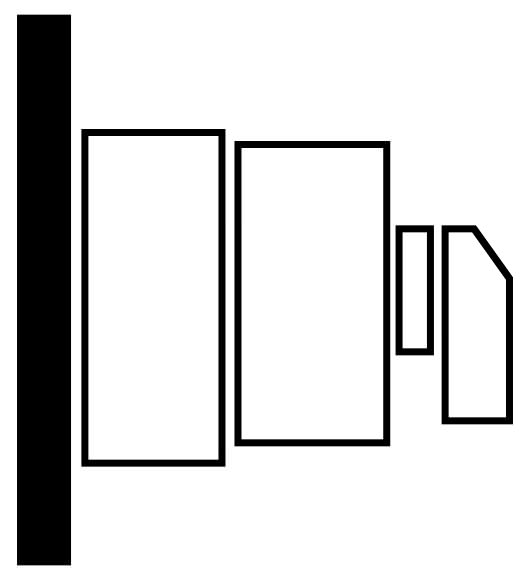

Конструктивное исполнениеМонтаж на поверхность
графические условные обозначения

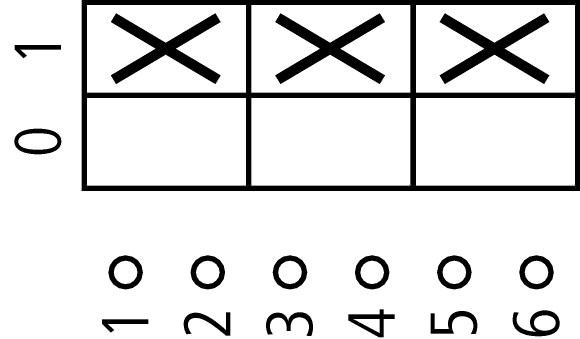

Функция
Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц400 ВP кВт 5.5 измеренный ток длительной нагрузкиIu A 20 Количество блоковМодуль (модули) 2 Технические характеристики
Общая информация Стандарты и предписаниясогласно IEC/EN 60 204-1, VDE 0113 часть 1
IEC/EN 60947, VDE 0660, IEC/EN 60204
Силовые разъединители согласно IEC/EN 60947-3Стойкость к климатическим воздействиямВлажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30Температура окружающей средыв капсульном корпусе°C -25 - +40 Категория перенапряжения / степень загрязненияIII/3 Номинальная устойчивость к импульсуUimp В перем. тока 6000 Удароустойчивостьg 15 установочное положениелюбая Защита от прикосновения при вертикальном управлении спереди (EN 50274)защита от прикосновения пальцами и тыльной стороной кистей рук Контакты Механические размерыКоличество полюсов3-полюсн. электрические параметрыНоминальное напряжениеUe В перем. тока 690 измеренный ток длительной нагрузкиIu A 20 Указания по измеренному току длительной нагрузки IuИзмеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении. Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12AB 25 % ED (продолжительность включения)x Ie 2 AB 40 % ED (продолжительность включения)x Ie 1.6 AB 60 % ED (продолжительность включения)x Ie 1.3 стойкость к коротким замыканиямПредохранительA gG/gL 20 Номинальная устойчивость к токовым нагрузкам при коротком замыкании (1 с ток)Icw Aeff 320 Примечание по поводу измеренной кратковременной устойчивости к токовым нагрузкам Icw1-секундный ток Условный ток короткого замыканияIq кА 6 Коммутационная способность Номинальный допустимый ток включения cos ϕ в соответствии с IEC 60947-3A 130 Расчетная разрывная способность cos ϕ согласно IEC 60947-3A 230 ВA 100 400/415 ВA 110 500 ВA 80 690 ВA 60 Безопасное разъединение согласно EN 61140между контактамиВ перем. тока 440 Электрические тепловые потери на контакт при IeW 0.6 Электрические тепловые потери на вспомогательный контакт при Ie Ie (15/230 В перем. тока)W 0.6 Механический срок службыПереключения x 106 > 0.4 максимальная частота коммутацийПереключения/ч 1200 Переменное напряжениеAC-3Расчетная рабочая мощность моторного выключателяP кВт 220 B 230 BP кВт 3 230 В звезда-треугольникP кВт 5.5 400 B 415 BP кВт 5.5 400 В звезда-треугольникP кВт 7.5 500 ВP кВт 5.5 500 В звезда-треугольникP кВт 7.5 690 ВP кВт 4 690 В звезда-треугольникP кВт 5.5 Расчетный рабочий ток моторного переключателя230 ВIe A 11.5 230 В звезда-треугольникIe A 20 400 В 415 ВIe A 11.5 400 В звезда-треугольникIe A 20 500 ВIe A 9 500 В звезда-треугольникIe A 15.6 690 ВIe A 4.9 690 В звезда-треугольникIe A 8.5 AC-21AРасчетный рабочий ток силового выключателя440 ВIe A 20 AC-23AРасчетная эксплуатационная мощность AC-23A, 50 - 60 ГцP кВт 230 ВP кВт 3 400 B 415 BP кВт 5.5 500 ВP кВт 7.5 690 ВP кВт 5.5 Расчетный рабочий ток моторного переключателя230 ВIe A 13.3 400 B 415 BIe A 13.3 500 ВIe A 13.3 690 ВIe A 7.6 постоянное напряжениеDC-1, силовой выключатель Л/П = 1 мсРасчетный рабочий токIe A 10 Напряжение на контакт, соединенный последовательноВ 60 DC-21AIe A Расчетный рабочий токIe A 1 КонтактыКоличество 1 DC-23A, моторный выключатель
Л/П = 15 мс24 ВРасчетный рабочий токIe A 10 КонтактыКоличество 1 48 ВРасчетный рабочий токIe A 10 КонтактыКоличество 2 60 ВРасчетный рабочий токIe A 10 КонтактыКоличество 3 120 ВРасчетный рабочий токIe A 5 КонтактыКоличество 3 240 ВРасчетный рабочий токIe A 5 КонтактыКоличество 5 DC-13, управляющий переключатель Л/П = 50 мсРасчетный рабочий токIe A 10 Напряжение на последовательно подключенный контактВ 32 Надёжность управляющей системы при 24 В пост. тока, 10 мАЧастота отказов HF < 10-5, < 1 отказа на 100000 соединений Поперечные сечения соединения одно- или многожильныемм2 1 x (1 - 2,5)
2 x (1 - 2,5)тонкопроволочный с оконечной муфтой согласно DIN 46228мм2 1 x (0,75 - 2,5)
2 x (0,75 - 2,5)Соединительный винтM3,5 макс. начальный пусковой моментНм 1 Параметры техники безопасности указанияЗначения B10d в соответствии с EN ISO 13849-1, таблица C1 Опробованные рабочие характеристики Поперечные сечения соединенияСоединительный винтM3,5 Bauartnachweis nach IEC/EN 61439
Проверка конструкции IEC/EN 6143910.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучениюУстойчивость к УФ-излучению только при наличии защитной крыши. Технические характеристики согласно ETIM 4.0
Version as switch disconnector compactNo Version as main switchYes Version as maintenance-/service switchYes Version as safety switchNo Version as emergency stop installationYes Max. rated operation voltage Ue ACV 690 Rated permanent current IuA 20 Rated operation power AC-3, 400 VkW 4 Rated operation power at AC-23, 400VkW 6,5 Conditioned rated short-circuit current IqkA 0 Number of poles3 Number of auxiliary contacts as normally closed contact0 Number of auxiliary contacts as normally open contact0 Number of auxiliary contacts as change-over contact0 Motor drive optionalNo Motor drive integratedNo Voltage release optionalNo Device constructionComplete device in housing Suitable for ground mountingYes Suitable for front mountingNo Suitable for front mounting centerNo Suitable for distribution board installationNo Suitable for intermediate mountingNo Type of control element- InterlockableYes Connection type main current circuitScrew connection Degree of protection (IP), front sideIP65 Размеры
