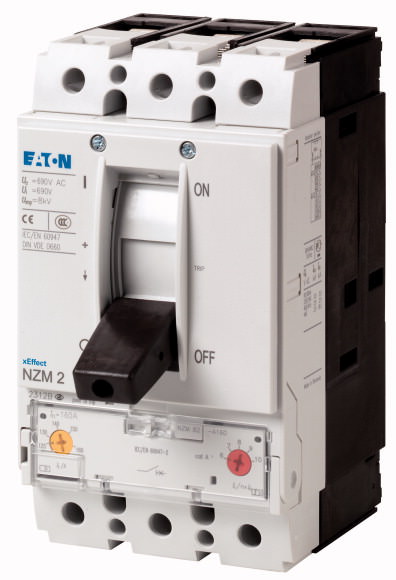

Moeller — Автоматический выключатель 125А, 3 полюса, откл.способность 50кА, диапазон уставки 100…125А 259091

Наличие
Цена
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос сегодня в течение дня.
Доставка
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Программа поставок

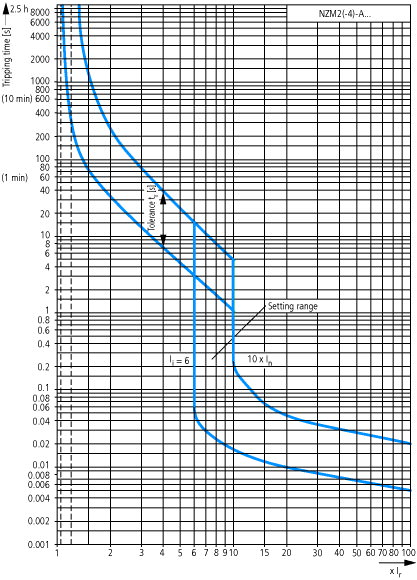

АссортиментАвтоматические выключатели Защитная функцияЗащита установок и проводки Стандарт/сертификатIEC Метод монтажаФиксированная установка Техника срабатыванияТермомагнитный расцепитель ТипоразмерNZM2 Количество полюсов3-полюсн. Стандартное оснащениеВинтовое соединение Коммутационная способность400/415 В 50 ГцIcu кА 50 Расчетный рабочий ток = измеренный ток длительной нагрузкиРасчетный рабочий ток = измеренный ток длительной нагрузкиIn = Iu A 125 диапазон установкиРасцепитель перегрузкиIr A 100 - 125 расцепитель короткого замыканиябез задержкиIi = In x … 6 - 10 расцепитель короткого замыканияIrm A 750 - 1250 Технические характеристики
Общая информация Стандарты и положенияIEC/EN 60947, VDE 0660 защита от прикосновениязащита от прикосновения пальцами и тыльной стороной кистей рук согласно VDE 0106 часть 100 Стойкость к климатическим воздействиямВлажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30Температура окружающей средыТемпература окружающей среды, хранение°C - 40 - + 70 Эксплуатация°C -25 - +70 Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27g 20 (импульс полусинуса 20 мс) Безопасное разъединение согласно EN 61140между вспомогательными контактами и цепями главного токаВ перем. тока 500 Между вспомогательными контактамиВ перем. тока 300 Вескг 2.345 установочное положениевертикально и 90° во всех направлениях с расцепителем токов утечки XFI: - NZM1, N1, NZM2, N2: вертикально и 90° во всех направлениях со штекерным разъемом: - NZM1, N1, NZM2, N2: вертикально, 90° вправо/влево с выкатным устройством: - NZM3, N3: вертикально, 90° влево - NZM4, N4: вертикально с дистанционным приводом: - NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: вертикально и 90° во всех направлениях Направление подвода питаниялюбая Класс защитыУстройствов зоне блока управления: IP20 (основной вид защиты) корпусс рамкой: IP40
с поворотной ручкой с дверной муфтой: IP66Соединительные клеммыТоннельная клемма: IP10
Разделитель фаз и ленточный зажим: IP00Прочие технические характеристики (каталог для перелистывания)
Автоматические выключатели Расчетный рабочий ток = измеренный ток длительной нагрузкиIn = Iu A 125 Номинальная устойчивость к импульсуUimp Цепи главного токаВ 8000 Цепи вспомогательного токаВ 6000 Номинальное напряжениеUe В перем. тока 690 Номинальное напряжениеUe В пост. тока 750 Указание действительно для 3-полюсных защитных выключателей промышленных установок с термомагнитным расцепителем NZMN(H)1(2)(3)-A… до 500 A.
Для номинального рабочего напряжения переключения по 3 токопроводам действует следующее требование:
Поправочный коэффициент постоянного тока для значения срабатывания быстрого расцепителя: NZM1: 1,25, NZM2: 1,35, NZM3: 1,45
Заданное значение для Ii при пост. токе = заданное значение Ii перем. тока/поправочный коэффициент пост. тока

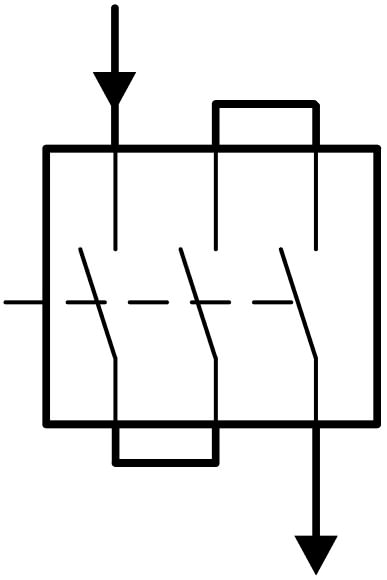

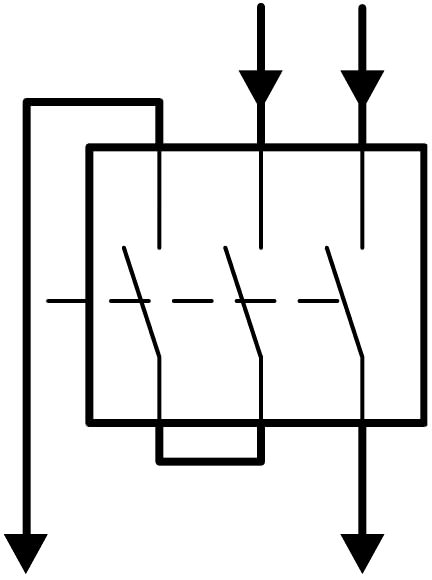

Способ коммутации: 2-полюсный, + и -, двусторонний Способ коммутации: 1-полюсный, + или -, двусторонний Категория перенапряжения / степень загрязненияIII/3 Номинальные выдерживаемые напряжения изоляцииUi В 1000 Применение в незаземлённых сетяхВ 690

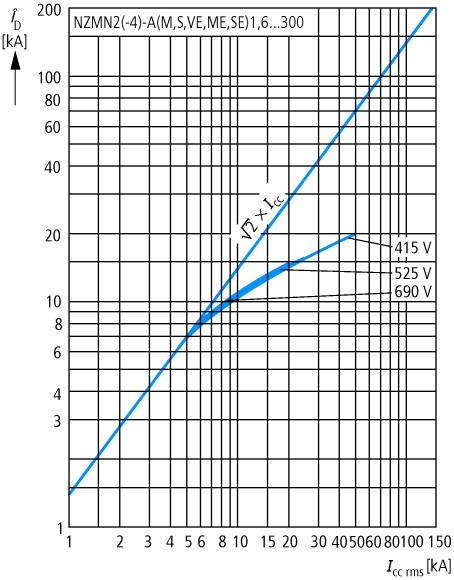

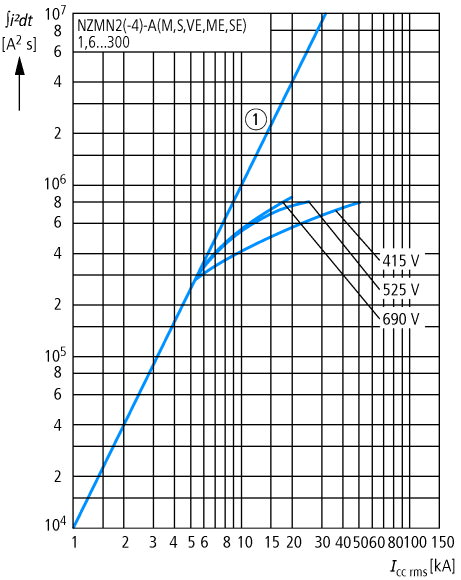

Коммутационная способность Расчетный ток короткого замыкания при включенииIcm 240 ВIcm кА 187 400/415 ВIcm кА 105 440 B 50/60 ГцIcm кА 74 525 B 50/60 ГцIcm кА 53 690 B 50/60 ГцIcm кА 40 Расчетная разрывная способность при коротком замыкании IcnIcn Icu согласно IEC/EN 60947 очередность включения O-t-COIcu кА 240 B 50/60 ГцIcu кА 85 400/415 В 50/60 ГцIcu кА 50 440 B 50/60 ГцIcu кА 35 525 B 50/60 ГцIcu кА 25 690 B 50/60 ГцIcu кА 20 500 В пост. токаIcu кА 30 750 В пост. токаIcu кА 30 Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-COIcs кА 240 B 50/60 ГцIcs кА 85 400/415 В 50/60 ГцIcs кА 50 440 B 50/60 ГцIcs кА 35 525 B 50/60 ГцIcs кА 25 690 B 50/60 ГцIcs кА 5 500 В пост. токаIcs кА 7.5 750 В пост. токаIcs кА 7.5 Максимальный входной предохранитель, если ожидаемый ток короткого замыкания в месте установки превышает коммутационную способность автоматического выключателя. Номинальная устойчивость к токовым нагрузкам при коротком замыканииt = 0,3 сIcw кА 1.9 t = 1 сIcw кА 1.9 Категория применения согласно IEC/EN 60947-2A Расчетная включающая и отключающая способностьРасчетный рабочий токIe A AC-1380 B 400 BIe A 300 415 ВIe A 125 690 ВIe A 125 AC-3415 ВIe A 125 660 B 690 BIe A 125 DC-1500 В пост. токаIe A 125 750 В пост. токаIe A 160 DC-3500 В пост. токаIe A 125 750 В пост. токаIe A 125 Механический срок службы (из него макс. 50% срабатываний, вызванных расцепителями минимального напряжения)Переключения 20000 Электрический срок службыAC-1400 B 50/60 ГцПереключения 10000 415 B 50/60 ГцПереключения 10000 690 B 50/60 ГцПереключения 7500 AC-3400 B 50/60 ГцПереключения 6500 415 B 50/60 ГцПереключения 6500 690 B 50/60 ГцПереключения 5000 DC-1500 В пост. токаПереключения 7500 750 В пост. токаПереключения 7500 DC-3500 В пост. токаПереключения 3000 750 В пост. токаПереключения 3000 макс. частота коммутацийS/h 120 Общее время отказа при коротком замыканиимс < 10 Поперечные сечения соединения Стандартное оснащениеВинтовое соединение Провода круглого сечения CuСтолбчатый зажимодножильныймм2 1 x (4 - 16)
2 x (4 - 16)многожильныймм2 1 x (25 - 185)
2 x (25 - 70)Тоннельная клеммаодножильныймм2 1 x 16 многожильныймм2 многожильныймм2 1 x (25 - 185) Винтовое соединение и подключение с задней сторонынепосредственно на переключателеодножильныймм2 1 x (4 - 16)
2 x (4 - 16)многожильныймм2 1 x (25 - 185)
2 x (25 - 70)Ал. провода, мед. кабелиодножильныймм2 1 x 16 многожильныймм2 многожильныймм2 1 x (25 - 185) Винтовое соединение и подключение с задней стороныМедная полоса, перфорированнаямин. мм 2 x 16 x 0,8 Медная полоса, перфорированнаямакс. мм 10 x 24 x 0,8 Медная полоса (количество сегментов x ширина x толщина сегмента)Столбчатый зажиммин. мм 2 x 9 x 0.8 макс. мм 10 x 16 x 0.8 Винтовое соединение и подключение с задней стороныМедная полоса, перфорированнаямин. мм 2 x 16 x 0,8 Медная полоса, перфорированнаямакс. мм 10 x 24 x 0,8 Медная шина (ширина x толщина)мм Винтовое соединение и подключение с задней стороныВинтовое соединениеM8 непосредственно на переключателемин. мм 16 x 5 макс. мм 24 x 8 Управляющие проводамм2 1 x (0,75 - 2,5)
2 x (0,75 - 1,5)Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкцииПотеря мощности оборудования, в зависимости от токаPvid W 27.61 Мин. рабочая температура°C -25 Макс. рабочая температура°C 70 Проверка конструкции IEC/EN 6143910.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкостьТребования производственного стандарта выполнены. 10.2.3.1 Нагревостойкость изоляцииТребования производственного стандарта выполнены. 10.2.3.2 Сопротивление изоляционных материалов при обычном нагревеТребования производственного стандарта выполнены. 10.2.3.3 Сопротивление изоляционных материалов при сильном нагревеТребования производственного стандарта выполнены. 10.2.4 Устойчивость к ультрафиолетовому излучениюТребования производственного стандарта выполнены. 10.2.5 ПодъёмНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.6 Испытание на ударНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.7 ЯрлыкиТребования производственного стандарта выполнены. 10.3 Класс защиты изоляцииНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.4 Воздушные промежутки и пути утечки токаТребования производственного стандарта выполнены. 10.5 Защита от удара электрическим токомНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.6 Монтаж оборудованияНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.7 Внутренние электрические цепи и соединенияНаходится в сфере ответственности компании, монтирующей распределительные устройства. 10.8 Подключения проводов, введённых снаружиНаходится в сфере ответственности компании, монтирующей распределительные устройства. 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частотеНаходится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.3 Прочность по отношению к импульсному напряжениюНаходится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.4 Проверка оболочек кабелей из изолирующего материалаНаходится в сфере ответственности компании, монтирующей распределительные устройства. 10.10 НагревРасчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. 10.11 Стойкость к коротким замыканиямНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.12 Электромагнитная совместимостьНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.13 Механическая функцияДля устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). Технические характеристики согласно ETIM 6.0
Low-voltage industrial components (EG000017) / Power circuit-breaker for trafo/generator/installation prot. (EC000228) Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Circuit breaker for power transformer, generator and system protection (ecl@ss8.1-27-37-04-09 [AJZ716010]) Rated permanent current IuA 125 Rated voltageV 690 - 690 Rated short-circuit breaking capacity lcu at 400 V, 50 HzkA 50 Overload release current settingA 100 - 125 Adjustment range short-term delayed short-circuit releaseA 0 - 0 Adjustment range undelayed short-circuit releaseA 750 - 1250 Integrated earth fault protectionNo Type of electrical connection of main circuitScrew connection Device constructionBuilt-in device fixed built-in technique Suitable for DIN rail (top hat rail) mountingNo DIN rail (top hat rail) mounting optionalYes Number of auxiliary contacts as normally closed contact0 Number of auxiliary contacts as normally open contact0 Number of auxiliary contacts as change-over contact0 Switched-off indicator availableNo With under voltage releaseNo Number of poles3 Position of connection for main current circuitFront side Type of control elementRocker lever Complete device with protection unitYes Motor drive integratedNo Motor drive optionalYes Degree of protection (IP)IP20 Характеристики
Размеры
Воздухоприёмная камера, минимальное расстояние до других деталей
Минимальное расстояние от соседних деталей
IL01206006Z (AWA1230-1916) Автоматические выключатели, основное устройство IL01206006Z2015_11.pdf
