MoellerВспомогательный контактор; 3 замыкающий контакт + 1 размыкающий контакт; перем. ток (AC); большая упаковка 37076

Тип: DILER-31(230V50HZ,240V60HZ)-GVP
№ для зак.: 037076
Каталог №: XTRM10A31F-B
Артикул «Первый ZIP»:1035932
Артикул производителя:37076
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: уточняйте у менеджера.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций
  • Программа поставок

    Ассортимент
    Мини-контакторы DILER
    Применение
    Вспомогательный контактор
    Описание
    с принудительно ведомыми контактами
    Техника присоединения
    Винтовые клеммы
    Расчетный рабочий ток
    обычный термический ток, 1-полюсный
    разомкнут
    при 50 °C
    Ith =Ie A 10
    AC-15
    220 В 230 В 240 В
    Ie A 6
    380 В 400 В 415 В
    Ie A 3
    Назначение контактов
    Замык. = замыкающий контакт
    3 замык
    Разм. = размыкающий контакт
    1 разм.
    графические условные обозначения
    Кодовое число/исполнение комбинаций
    кодовое число
    31E
    Применяемое для
    …DILE
    Управляющее напряжение
    230 V 50 Hz, 240 V 60 Hz
    Род тока: перем. ток/пост. ток
    Питание перем. тока
    указания
    Коммутирующие элементы согласно EN 50011.
    Обозначение соединений катушки в соответствии с EN 50005.

    Технические характеристики

    Общая информация
    Стандарты и положения
    IEC/EN 60947, VDE 0660, UL, CSA
    Механический срок службы
    Работа от перем. тока
    Переключения x 106 10
    максимальная частота коммутаций
    Переключения/ч 9000
    Стойкость к климатическим воздействиям
    Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
    Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
    Температура окружающей среды
    разомкнут
    °C -25 - +50
    в капсульном корпусе
    °C - 25 - 40
    установочное положение
    установочное положение
    любое, кроме вертикального с клеммами A1/A2 снизу
    установочное положение
    Удароустойчивость (IEC/EN 60068-2-27)
    Импульс полусинуса 10 мс
    Основное устройство со вспомогательным контактным модулем
    g
    Замыкающие контакты
    g 10
    Размыкающие контакты
    g 8
    Класс защиты
    IP20
    Вес
    Работа от перем. тока
    кг 0,17
    Поперечные сечения соединения
    мм²
    Винтовые клеммы
    одножильный
    мм2 1 x (0,75 - 2,5)
    2 x (0,75 - 2,5)
    тонкопроволочный с оконечной муфтой
    мм2 1 x (0,75 - 1,5)
    2 x (0,75 - 1,5)
    одно- или многожильные
    AWG 18 - 14
    Соединительный винт
    M3,5
    Отвертка с профилем Pozidriv
    Размер 2
    Стандартная отвёртка
    мм 0.8 x 5.5
    1 x 6
    макс. начальный пусковой момент
    Нм 1.2
    Контакты
    Принудительное управление коммутирующими элементами согласно EN 60947-5-1, приложение L, включая модуль вспомогательного контакта
    да
    Номинальная устойчивость к импульсу
    Uimp В перем. тока 6000
    Категория перенапряжения / степень загрязнения
    III/3
    Номинальные выдерживаемые напряжения изоляции
    Ui В перем. тока 690
    Номинальное напряжение
    Ue В перем. тока 600
    Безопасное разъединение согласно EN 61140
    между катушкой и вспомогательными контактами
    В перем. тока 300
    Между вспомогательными контактами
    В перем. тока 300
    Расчетный рабочий ток
    A
    обычный термический ток, 1-полюсный
    разомкнут
    при 50 °C
    Ith =Ie A 10
    AC-15
    220 В 230 В 240 В
    Ie A 6
    380 В 400 В 415 В
    Ie A 3
    500 В
    Ie A 1.5
    Пост. ток (DC)
    Примечание
    Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными
    DC-13 Л/П 15 мс
    Контакты в серии:
    A
    1
    24 В A 2.5
    2
    60 В A 2.5
    3
    110 В A 1.5
    3
    220 В A 0.5
    Надёжность контакта
    Частота отказов λ <10-8, < один отказ на 100 млн. соединений
    (при Ue = 24 В пост. тока, Umin = 17 В, Imin = 5,4 мА)
    Стойкость к коротким замыканиям без сваривания
    устройство защиты от максимальных перегрузок
    220 В 230 В 240 В
    PKZM0 4
    380 В 400 В 415 В
    PKZM0 4
    защита от короткого замыкания, макс. предохранитель
    500 В
    A gG/gL 6
    500 В
    A безынерционный 10
    Электрические тепловые потери при нагрузке с Ith
    Работа от перем. тока
    W 0.2
    Механические приводы
    Безопасность по напряжению
    Работа от перем. тока
    Катушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц
    втягивание x Uc 0.8 - 1.1
    Двухчастотная катушка 50/60 Гц
    втягивание x Uc 0.85 - 1.1
    потребляемая мощность
    Питание перем. тока
    Катушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц
    втягивание VA 25
    Катушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц
    Удержание VA 4.6
    Катушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц
    Удержание W 1.3
    Двухчастотная катушка 50/60 Гц при 50 Гц
    втягивание VA 25
    Двухчастотная катушка 50/60 Гц при 50 Гц
    Удержание VA 4.6
    Двухчастотная катушка 50/60 Гц при 50 Гц
    Удержание W 1.3
    Двухчастотная катушка 50/60 Гц при 60 Гц
    втягивание VA 30
    29
    Двухчастотная катушка 50/60 Гц при 60 Гц
    Удержание VA 5.4
    3.9
    Двухчастотная катушка 50/60 Гц при 60 Гц
    Удержание W 1.6
    1.1
    Продолжительность включения
    % продолжительность включения 100
    Время переключения 100 % UC (рекомендуемые значения)
    Работа от перем. тока, время замыкания
    мс 14 - 21
    Работа от перем. тока, замыкающий контакт, время размыкания
    мс 8 - 18
    Работа от перем. тока с вспомогательным блоком, время замыкания макс.
    мс 45

    Bauartnachweis nach IEC/EN 61439

    Технические характеристики для подтверждения типа конструкции
    Номинальный ток для указания потери мощности
    In A 6
    Потеря мощности на полюс, в зависимости от тока
    Pvid W 0.4
    Потеря мощности оборудования, в зависимости от тока
    Pvid W 0
    Статическая потеря мощности, не зависит от тока
    Pvs W 1.8
    Способность отдавать потери мощности
    Pve W 0
    Мин. рабочая температура
    °C -25
    Макс. рабочая температура
    °C 50
    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость
    Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции
    Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
    Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
    Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению
    Требования производственного стандарта выполнены.
    10.2.5 Подъём
    Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар
    Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки
    Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции
    Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.4 Воздушные промежутки и пути утечки тока
    Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током
    Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования
    Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения
    Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи
    Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте
    Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению
    Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала
    Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.10 Нагрев
    Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
    10.11 Стойкость к коротким замыканиям
    Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.12 Электромагнитная совместимость
    Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.13 Механическая функция
    Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Технические характеристики согласно ETIM 6.0

    Low-voltage industrial components (EG000017) / Contactor relay (EC000196)
    Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Contactor relay (ecl@ss8.1-27-37-10-01 [AAB716011])
    Rated control supply voltage Us at AC 50HZ
    V 230 - 230
    Rated control supply voltage Us at AC 60HZ
    V 240 - 240
    Rated control supply voltage Us at DC
    V 0 - 0
    Voltage type for actuating
    AC
    Rated operation current Ie , 400 V
    A 3
    Connection type auxiliary circuit
    Screw connection
    Mounting method
    DIN-rail/screw
    Interface
    No
    Number of auxiliary contacts as normally closed contact
    1
    Number of auxiliary contacts as normally open contact
    3
    Number of auxiliary contacts as normally closed contact, delayed switching
    0
    Number of auxiliary contacts as normally open contact, leading
    0
    With LED indication
    No
    Number of auxiliary contacts as change-over contact
    0
    Manual operation possible
    No

    Апробации

    Product Standards IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
    UL File No. E29184
    UL Category Control No. NKCR
    CSA File No. 012528
    CSA Class No. 3211-03
    North America Certification UL listed, CSA certified
    Specially designed for North America No

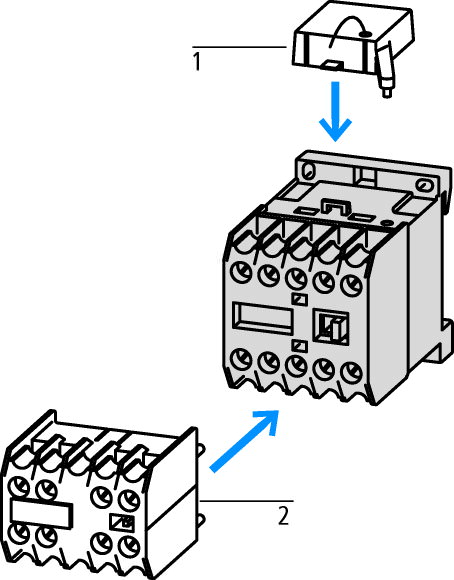

    Характеристики

    1: Схема защиты
    2: Модули вспомогательных контактов
    Срок службы компонента (переключений)
    Ie = расчетный рабочий ток

    Размеры

    DILER-…
    DILER-…-G(-C)
    DILER-…(-C) + …DILE(-C)
    DILER-…-G(-C) + …DILE(-C)
    2DILE-… + MVDILE + …DILE
    2DILE-…-G + MVDILE + …DILE
  • IL03407009Z (AWA2100-0882) Мини-контакторIL03407009Z2016_03.pdf
