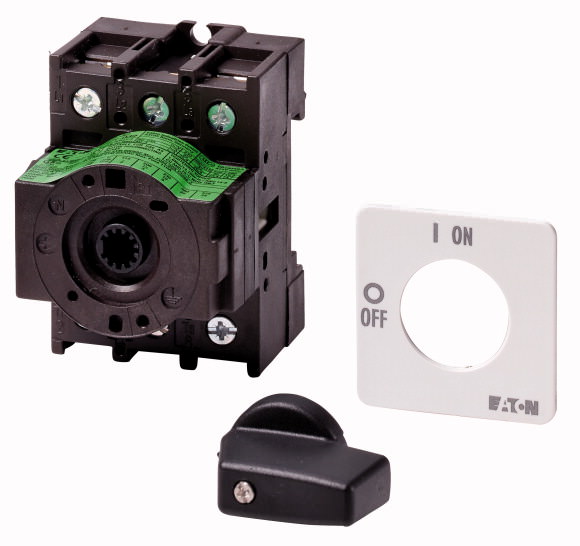

Moeller — Выключатель , 3P , 32A 46304

Тип: P1-32/XZ
№ для зак.: 046304
Артикул «Первый ZIP»:1031806
Артикул производителя:46304
Доп. код производителя:P1-32/XZ
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: 35-49 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Ассортимент
    		 Главные выключатели
    Сервисные выключатели
    Ремонтные выключатели
    Идентификатор типа
    		 P1
    Информация о комплекте поставки
    		 Возможна дополнительная установка вспомогательного контакта или нулевого провода.
    Количество полюсов
    		 3-полюсн.
    Цепи вспомогательного тока
    		Замыкающие контакты 0
    		Размыкающие контакты 0
    Конструктивное исполнение
    		 Переключатель Basis
    графические условные обозначения
    № передней панели
    Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц
    400 В
    		 P кВт 15
    измеренный ток длительной нагрузки
    		 Iu A 32

    Технические характеристики

    Общая информация
    Стандарты и предписания
    		 IEC/EN 60947, VDE 0660, IEC/EN 60204
    Силовые разъединители согласно IEC/EN 60947-3
    Стойкость к климатическим воздействиям
    		 Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
    Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
    Температура окружающей среды
    разомкнут
    		 °C -25 - +50
    в капсульном корпусе
    		 °C -25 - +40
    Категория перенапряжения / степень загрязнения
    		 III/3
    Номинальная устойчивость к импульсу
    		Uimp В перем. тока 6000
    Удароустойчивость
    		 g 15
    установочное положение
    		 любая
    Защита от прикосновения при вертикальном управлении спереди (EN 50274)
    		 защита от прикосновения пальцами и тыльной стороной кистей рук
    Контакты
    Механические размеры
    Количество полюсов
    		 3-полюсн.
    Цепи вспомогательного тока
    		Замыкающие контакты 0
    		Размыкающие контакты 0
    электрические параметры
    Номинальное напряжение
    		 Ue В перем. тока 690
    измеренный ток длительной нагрузки
    		 Iu A 32
    Указания по измеренному току длительной нагрузки Iu
    		 Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.
    Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12
    AB 25 % ED (продолжительность включения)
    		 x Ie 2
    AB 40 % ED (продолжительность включения)
    		 x Ie 1.6
    AB 60 % ED (продолжительность включения)
    		 x Ie 1.3
    стойкость к коротким замыканиям
    Предохранитель
    		 A gG/gL 50
    Номинальная устойчивость к токовым нагрузкам при коротком замыкании (1 с ток)
    		 Icw Aeff 640
    Примечание по поводу измеренной кратковременной устойчивости к токовым нагрузкам Icw
    		 1-секундный ток
    Условный ток короткого замыкания
    		 Iq кА 80
    Коммутационная способность
    Номинальный допустимый ток включения cos ϕ в соответствии с IEC 60947-3
    		 A 320
    Расчетная разрывная способность cos ϕ согласно IEC 60947-3
    		 A
    230 В
    		 A 260
    400/415 В
    		 A 300
    500 В
    		 A 290
    690 В
    		 A 250
    Безопасное разъединение согласно EN 61140
    между контактами
    		 В перем. тока 440
    Электрические тепловые потери на контакт при Ie
    		 W 1.8
    Механический срок службы
    		 Переключения x 106 > 0.3
    максимальная частота коммутаций
    		 Переключения/ч 1200
    Переменное напряжение
    AC-3
    Расчетная рабочая мощность моторного выключателя
    		 P кВт
    220 B 230 B
    		 P кВт 7.5
    400 B 415 B
    		 P кВт 13
    500 В
    		 P кВт 18.5
    690 В
    		 P кВт 15
    Расчетный рабочий ток моторного переключателя
    230 В
    		 Ie A 26.4
    400 В 415 В
    		 Ie A 26.4
    500 В
    		 Ie A 23.4
    690 В
    		 Ie A 14.7
    AC-21A
    Расчетный рабочий ток силового выключателя
    440 В
    		 Ie A 32
    AC-23A
    Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц
    		 P кВт
    230 В
    		 P кВт 7.5
    400 B 415 B
    		 P кВт 15
    500 В
    		 P кВт 18.5
    690 В
    		 P кВт 15
    Расчетный рабочий ток моторного переключателя
    230 В
    		 Ie A 32
    400 B 415 B
    		 Ie A 32
    500 В
    		 Ie A 30
    690 В
    		 Ie A 19.8
    постоянное напряжение
    DC-1, силовой выключатель Л/П = 1 мс
    Расчетный рабочий ток
    		 Ie A 32
    Напряжение на контакт, соединенный последовательно
    		 В 60
    DC-23A, моторный выключатель
    Л/П = 15 мс
    24 В
    Расчетный рабочий ток
    		 Ie A 25
    Контакты
    		 Количество 1
    48 В
    Расчетный рабочий ток
    		 Ie A 25
    Контакты
    		 Количество 2
    60 В
    Расчетный рабочий ток
    		 Ie A 25
    Контакты
    		 Количество 2
    120 В
    Расчетный рабочий ток
    		 Ie A 12
    Контакты
    		 Количество 3
    Надёжность управляющей системы при 24 В пост. тока, 10 мА
    		 Частота отказов HF < 10-5, < 1 отказа на 100000 соединений
    Поперечные сечения соединения
    одно- или многожильные
    		 мм2 1 x (1,5 - 6)
    2 x (1,5 - 6)
    тонкопроволочный с оконечной муфтой согласно DIN 46228
    		 мм2 1 x (1 - 4)
    2 x (1 - 4)
    Соединительный винт
    		 M4
    макс. начальный пусковой момент
    		 Нм 1.6
    Параметры техники безопасности
    указания
    		 Значения B10d в соответствии с EN ISO 13849-1, таблица C1
    Опробованные рабочие характеристики
    Контакты
    Номинальное напряжение
    		 Ue В перем. тока 600
    Измеренный ток длительной нагрузки макс.
    Цепи главного тока
    Общее применение
    		 IU A 30
    Цепи вспомогательного тока
    Общее применение
    		 IU A 10
    Пилотный режим
    		 A 600
    P 600
    Коммутационная способность
    максимальная мощность двигателя
    однофазный
    120 В перем. тока
    		 л.с. 1
    200 В переменного тока
    		 л.с. 2
    240 В переменного тока
    		 л.с. 3
    трехфазн.
    200 В переменного тока
    		 л.с. 3
    240 В переменного тока
    		 л.с. 7.5
    480 В переменного тока
    		 л.с. 10
    600 В переменного тока
    		 л.с. 15
    Short Circuit Current Rating
    		 SCCR
    Основная номинальная характеристика
    		 кА 5
    Макс. предохранитель
    		 A 110
    Номинал короткого замыкания
    		 кА 10
    Макс. предохранитель
    		 A 50, Class J
    Поперечные сечения соединения
    одно- или тонкопроволочный с оконечной муфтой
    		 AWG 14 - 8
    Соединительный винт
    		 M4
    Начальный пусковой момент
    		 фунт на дюйм 14.1

    Bauartnachweis nach IEC/EN 61439

    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.4 Устойчивость к ультрафиолетовому излучению
    		 Устойчивость к УФ-излучению только при наличии защитной крыши.

    Технические характеристики согласно ETIM 6.0

    Low-voltage industrial components (EG000017) / Switch disconnector (EC000216)
    Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Switch disconnector (ecl@ss8.1-27-37-14-03 [AKF060010])
    Version as main switch
    		 Yes
    Version as maintenance-/service switch
    		 Yes
    Version as safety switch
    		 No
    Version as emergency stop installation
    		 No
    Version as reversing switch
    		 No
    Max. rated operation voltage Ue AC
    		 V 690
    Rated operating voltage
    		 V 690 - 690
    Rated permanent current Iu
    		 A 32
    Rated permanent current at AC-21, 400 V
    		 A 32
    Rated operation power at AC-3, 400 V
    		 kW 13
    Rated short-time withstand current lcw
    		 kA 0.64
    Rated operation power at AC-23, 400 V
    		 kW 15
    Switching power at 400 V
    		 kW 15
    Conditioned rated short-circuit current Iq
    		 kA 80
    Number of poles
    		 3
    Number of auxiliary contacts as normally closed contact
    		 0
    Number of auxiliary contacts as normally open contact
    		 0
    Number of auxiliary contacts as change-over contact
    		 0
    Motor drive optional
    		 No
    Motor drive integrated
    		 No
    Voltage release optional
    		 No
    Device construction
    		 Built-in device fixed built-in technique
    Suitable for ground mounting
    		 Yes
    Suitable for front mounting 4-hole
    		 No
    Suitable for front mounting center
    		 No
    Suitable for distribution board installation
    		 Yes
    Suitable for intermediate mounting
    		 Yes
    Colour control element
    		 -
    Type of control element
    		 -
    Interlockable
    		 No
    Type of electrical connection of main circuit
    		 Screw connection
    Degree of protection (IP), front side
    		 IP65

    Апробации

    Product Standards UL 60947-4-1;CSA - C22.2 No. 60947-4-1-14; CSA-C22.2 No. 94; IEC/EN 60947-3; CE marking
    UL File No. E36332
    UL Category Control No. NLRV
    CSA File No. 12528
    CSA Class No. 3211-05
    North America Certification UL listed, CSA certified
    Suitable for Branch circuits, suitable as motor disconnect
    Degree of Protection IEC: IP65; UL/CSA Type 1
  • AWA1210-2295 Шинный соединитель трехфазного тока22950506.pdf
