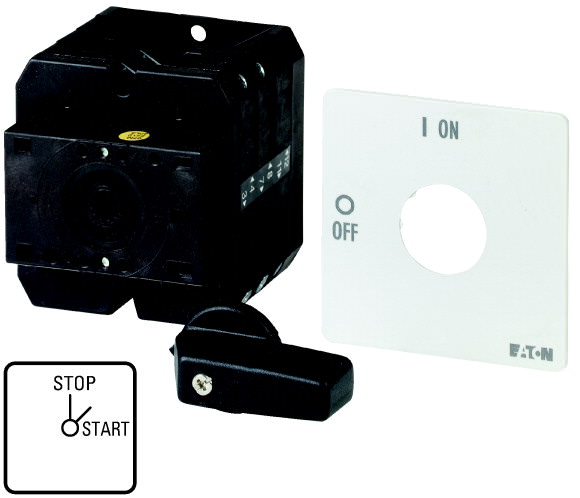

Moeller — Управляющий переключатель; 4-полюсный; Iu = 63 A; 45°; переключатель Basis 93814

Тип: T5B-2-15414/X
№ для зак.: 093814
Артикул «Первый ZIP»:1039982
Артикул производителя:93814
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: уточняйте у менеджера.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 26.08.2025 в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Ассортимент
    		 Управляющий переключатель
    Идентификатор типа
    		 T5B
    контакты
    		4
    Конструктивное исполнение
    		 Промежуточный монтаж
    Переключатель Basis

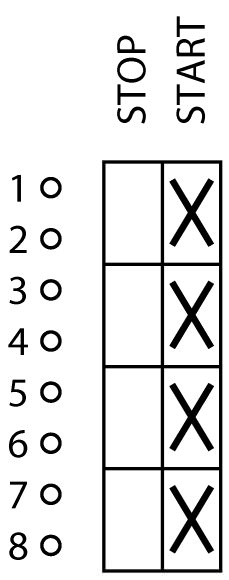

    графические условные обозначения
    Угол включения
    		 ° 45

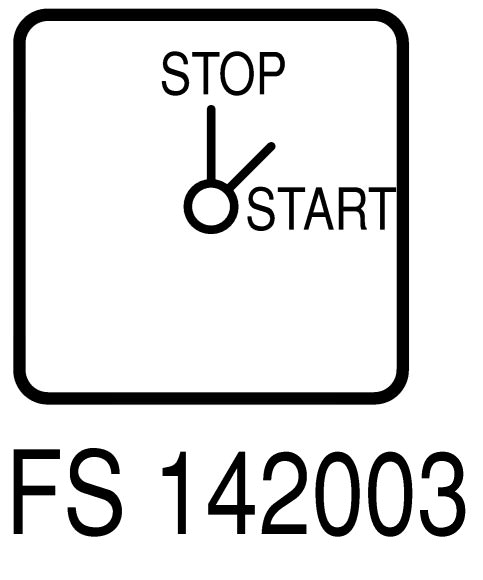

    № передней панели
    Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц
    400 В
    		 P кВт 30
    измеренный ток длительной нагрузки
    		 Iu A 63
    Количество блоков
    		 Модуль (модули) 2

    Технические характеристики

    Общая информация
    Стандарты и предписания
    		 IEC/EN 60947, VDE 0660, IEC/EN 60204
    Силовые разъединители согласно IEC/EN 60947-3
    Стойкость к климатическим воздействиям
    		 Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
    Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
    Температура окружающей среды
    разомкнут
    		 °C -25 - +50
    в капсульном корпусе
    		 °C -25 - +40
    Категория перенапряжения / степень загрязнения
    		 III/3
    Номинальная устойчивость к импульсу
    		Uimp В перем. тока 6000
    Удароустойчивость
    		 g 15
    установочное положение
    		 любая
    Защита от прикосновения при вертикальном управлении спереди (EN 50274)
    		 защита от прикосновения пальцами и тыльной стороной кистей рук
    Контакты
    электрические параметры
    Номинальное напряжение
    		 Ue В перем. тока 690
    измеренный ток длительной нагрузки
    		 Iu A 63
    Указания по измеренному току длительной нагрузки Iu
    		 Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.
    Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12
    AB 25 % ED (продолжительность включения)
    		 x Ie 2
    AB 40 % ED (продолжительность включения)
    		 x Ie 1.6
    AB 60 % ED (продолжительность включения)
    		 x Ie 1.3
    стойкость к коротким замыканиям
    Предохранитель
    		 A gG/gL 80
    Номинальная устойчивость к токовым нагрузкам при коротком замыкании (1 с ток)
    		 Icw Aeff 1300
    Примечание по поводу измеренной кратковременной устойчивости к токовым нагрузкам Icw
    		 1-секундный ток
    Условный ток короткого замыкания
    		 Iq кА 2
    Коммутационная способность
    Номинальный допустимый ток включения cos ϕ в соответствии с IEC 60947-3
    		 A 800
    Расчетная разрывная способность cos ϕ согласно IEC 60947-3
    		 A
    230 В
    		 A 520
    400/415 В
    		 A 600
    500 В
    		 A 480
    690 В
    		 A 340
    Безопасное разъединение согласно EN 61140
    между контактами
    		 В перем. тока 440
    Электрические тепловые потери на контакт при Ie
    		 W 4.5
    Электрические тепловые потери на вспомогательный контакт при Ie Ie (15/230 В перем. тока)
    		 W 4.5
    Механический срок службы
    		 Переключения x 106 > 0.5
    максимальная частота коммутаций
    		 Переключения/ч 1200
    Переменное напряжение
    AC-3
    Расчетная рабочая мощность моторного выключателя
    		 P кВт
    220 B 230 B
    		 P кВт 15
    230 В звезда-треугольник
    		 P кВт 18.5
    400 B 415 B
    		 P кВт 22
    400 В звезда-треугольник
    		 P кВт 30
    500 В
    		 P кВт 22
    500 В звезда-треугольник
    		 P кВт 37
    690 В
    		 P кВт 15
    690 В звезда-треугольник
    		 P кВт 22
    Расчетный рабочий ток моторного переключателя
    230 В
    		 Ie A 51
    230 В звезда-треугольник
    		 Ie A 63
    400 В 415 В
    		 Ie A 41
    400 В звезда-треугольник
    		 Ie A 63
    500 В
    		 Ie A 33
    500 В звезда-треугольник
    		 Ie A 57.2
    690 В
    		 Ie A 17
    690 В звезда-треугольник
    		 Ie A 29.4
    AC-21A
    Расчетный рабочий ток силового выключателя
    440 В
    		 Ie A 63
    AC-23A
    Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц
    		 P кВт
    230 В
    		 P кВт 18.5
    400 B 415 B
    		 P кВт 30
    500 В
    		 P кВт 22
    690 В
    		 P кВт 22
    Расчетный рабочий ток моторного переключателя
    230 В
    		 Ie A 63
    400 B 415 B
    		 Ie A 63
    500 В
    		 Ie A 33
    690 В
    		 Ie A 23.8
    постоянное напряжение
    DC-1, силовой выключатель Л/П = 1 мс
    Расчетный рабочий ток
    		 Ie A 63
    Напряжение на контакт, соединенный последовательно
    		 В 60
    DC-23A, моторный выключатель
    Л/П = 15 мс
    24 В
    Расчетный рабочий ток
    		 Ie A 50
    Контакты
    		 Количество 1
    48 В
    Расчетный рабочий ток
    		 Ie A 50
    Контакты
    		 Количество 2
    60 В
    Расчетный рабочий ток
    		 Ie A 50
    Контакты
    		 Количество 3
    120 В
    Расчетный рабочий ток
    		 Ie A 25
    Контакты
    		 Количество 3
    240 В
    Расчетный рабочий ток
    		 Ie A 20
    Контакты
    		 Количество 6
    DC-13, управляющий переключатель Л/П = 50 мс
    Расчетный рабочий ток
    		 Ie A 25
    Напряжение на последовательно подключенный контакт
    		 В 24
    Надёжность управляющей системы при 24 В пост. тока, 10 мА
    		 Частота отказов HF < 10-5, < 1 отказа на 100000 соединений
    Поперечные сечения соединения
    одно- или многожильные
    		 мм2 1 x (2,5 - 35)
    2 x (2,5 - 16)
    тонкопроволочный с оконечной муфтой согласно DIN 46228
    		 мм2 1 x (1 - 25)
    2 x (1,5 - 10)
    Соединительный винт
    		 M6
    макс. начальный пусковой момент
    		 Нм 4
    Параметры техники безопасности
    указания
    		 Значения B10d в соответствии с EN ISO 13849-1, таблица C1
    Опробованные рабочие характеристики
    Поперечные сечения соединения
    Соединительный винт
    		 M6

    Bauartnachweis nach IEC/EN 61439

    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.4 Устойчивость к ультрафиолетовому излучению
    		 Устойчивость к УФ-излучению только при наличии защитной крыши.

    Технические характеристики согласно ETIM 6.0

    Low-voltage industrial components (EG000017) / Control switch (EC002611)
    Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Control switch (ecl@ss8.1-27-37-14-14 [ACN998008])
    Type of switch
    		 On/Off switch
    Number of poles
    		 4
    Max. rated operation voltage Ue AC
    		 V 690
    Rated permanent current Iu
    		 A 63
    Number of switch positions
    		 2
    With 0 (off) position
    		 Yes
    With retraction in 0-position
    		 No
    Device construction
    		 Built-in device
    Width in number of modular spacings
    		 0
    Suitable for ground mounting
    		 No
    Suitable for front mounting 4-hole
    		 Yes
    Suitable for distribution board installation
    		 No
    Suitable for intermediate mounting
    		 No
    Complete device in housing
    		 No
    Type of control element
    		 -
    Front shield size
    		 -
    Degree of protection (IP), front side
    		 -
  • IL03801009Z (AWA1150-1692) Кулачковые выключатели: силовые разъединителиIL03801009Z2016_07.pdf
Товар на сайте производителя: Moeller 93814
