Moeller — . SWD T-Connector модуль счета IP67, один цифровой вход с электропитанием, одно гнездо входа/выхода M12 - 174721

Артикул «Первый ZIP»:844653
Артикул производителя:174721
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: уточняйте у менеджера.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 05.10.2025 в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

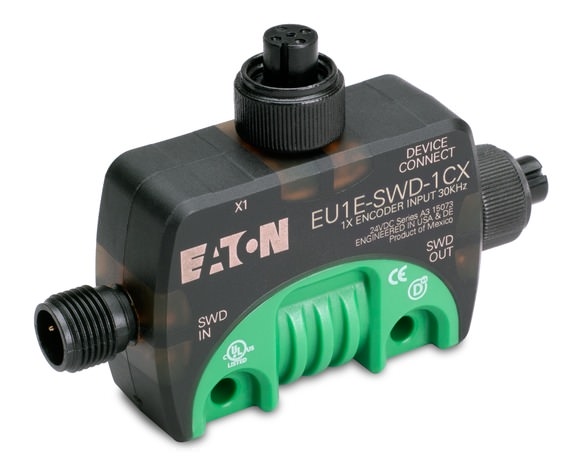

    Фото
    Ассортимент Абоненты SmartWire-DT
    Основная функция Модуль счёта
    Функция для подключения счетчика
    Краткое описание Счетчики/инкрементальные датчики 24 В пост. тока, макс. 30 кГц
    Входы
    Счетчик 1
    Подключение к SmartWire-DT да

    Технические характеристики

    Общая информация
    Стандарты и положения IEC/EN 61131-2
    Размеры (Ш x В x Г) мм85,6 x 56,9 x 20,1
    Вес кг0.07
    Монтаж DIN рейка, с резьбовым креплением (M4), монтажный профиль (зажим M20)
    установочное положение любая
    Климатические внешние условия
    Стойкость к климатическим воздействиям Сухое тепло в соответствии с IEC 60068-2-2
    Влажный нагрев в соответствии с EN 60068-2-3
    Давление воздуха (эксплуатация) hPa795 - 1080
    Температура окружающей среды
    Эксплуатацияϑ°C-25 - +70
    Хранение / транспортϑ°C-40 - +70
    Относительная влажность воздуха
    Конденсация Допустимо
    относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) %5 - 95
    Механические внешние условия
    Класс защиты (IEC/EN 60529, EN50178, VBG 4) IP67
    Колебания (IEC/EN 61131-2:2008)
    постоянная амплитуда 3,5 мм Гц5-8.4
    постоянное ускорение 1 г Гц8.4-150
    Удароустойчивость (IEC/EN 60068-2-27) полусинус 30 г/11 мс Шоки9
    Падение (IEC/EN 60068-2-31)Высота падениямм50
    свободное падение, в упаковке (IEC/EN 60068-2-32) M0.3
    Электромагнитная совместимость (ЭМС)
    Категория перенапряжения II
    Степень загрязнения 3
    Электростатическая разрядка (IEC/EN 61131-2:2008)
    Выход воздуха (уровень 3) кВ8
    Разряд контакта (уровень 2) кВ4
    Электромагнитные поля (IEC/EN 61131-2:2008)
    80 - 1000 мГц V/m10
    1,4 - 2 ГГц V/m3
    2 - 2,7 ГГц V/m1
    Подавление радиочастотных помех (SmartWire-DT) EN 55011 Класс A
    Импульсное напряжение (IEC/EN 61131-2:2008, уровень 3)
    Кабель питания кВ2
    Сигнальные провода кВ1
    Кабели SmartWire-DT кВ1
    Скачок напряжения (IEC/EN 61131-2:2008, уровень 1)
    Скачок напряжения кабелей питания кВ0.5
    Скачок напряжения, провода входов/выходов кВ1
    Впуск (IEC/EN 61131-2:2008, уровень 3) В10
    Сеть SmartWire-DT
    Тип абонента Абоненты SmartWire-DT (подчиненное устройство)
    Настройка скорости передачи данных (скорость в бодах) автоматически
    Скорость передачи данных (скорость в бодах) кБодмаксимально2000
    Состояние SmartWire-DT Светодиодзеленый
    SWD-IN Штекер M12 (кодировка A), 5-полюсный
    SWD-OUT Гнездо M12 (кодировка A), 5-полюсное
    Потребление тока (24 В, без питания датчиков и без входов/выходов) мА
    Потребляемая мощность (24-В питание SWD) мА57
    Питание датчика
    макс. потребление тока на M12 штекер ввода/вывода мА70
    С защитой от перегрузки и коротких замыканий да, с диагностикой
    Подсоединение питания и входа-выхода
    Подсоединение входа-выхода датчика
    Способ подключения Гнездо M12 (кодировка A) 5-полюсное
    Питание 24 В пост. тока для выхода
    Электропитание
    Потеря мощности PW1.4
    Zähler-Eingänge
    Количество 1
    Входное номинальное напряжение В пост. тока24
    Входная частота счетчика кГцмакс.30
    Количественное значение Бит32
    Funktion Inkrementalgeber
    Входы датчика A,B,База
    Выборка 1,2,4-кратн.
    Измерение частоты Гц0-65535
    Funktion Einfachzähler
    Входы счетчика Счетный импульс, направление, опорное значение
    Выборка 1,2-кратн.
    Измерение частоты Гц0-65535
    Индикация состояния счетчика Светодиоджелтый
    Гальваническое разделение
    Входы к SmartWire-DT нет

    Bauartnachweis nach IEC/EN 61439

    Технические характеристики для подтверждения типа конструкции
    Номинальный ток для указания потери мощностиInA0
    Потеря мощности на полюс, в зависимости от токаPvidW0
    Потеря мощности оборудования, в зависимости от токаPvidW0
    Статическая потеря мощности, не зависит от токаPvsW1.4
    Способность отдавать потери мощностиPveW0
    Мин. рабочая температура °C-25
    Макс. рабочая температура °C70
    Класс защиты IP67
    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
    10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции Требования производственного стандарта выполнены.
    10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
    10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Технические характеристики согласно ETIM 6.0

    PLC's (EG000024) / PLC function/technology module (EC001422)
    Electric engineering, automation, process control engineering / Control / Programmable logic control (SPS) / SPS functional/technological module (ecl@ss8.1-27-24-22-05 [AKE528011])
    Number of functions 3
    Redundancy No
    Suitable for counting Yes
    Suitable for weighting No
    Suitable for temperature control No
    Suitable for welding control No
    Suitable for pressure control No
    Suitable for NC No
    Function electronic positioning available Yes
    Suitable for CNC No
    Suitable for SSI No
    Suitable for incremental data detection Yes
    Suitable for detection absolute value No
    Flux controller possible Yes
    Suitable for flux measurement No
    Suitable for path controller Yes
    Suitable for cam controller No
    Suitable for flying saw No
    Suitable for multi-axis control No
    Single-axis controller possible Yes
    Suitable for multi-axis positioning No
    Single-axis positioning possible Yes
    Suitable for safety functions No
    Category according to EN 954-1
    SIL according to IEC 61508 None
    Performance level acc. to EN ISO 13849-1 None
    Appendant operation agent (Ex ia) No
    Appendant operation agent (Ex ib) No
    Explosion safety category for gas None
    Explosion safety category for dust None
    Width mm85.6
    Height mm56.9
    Depth mm20.1

    Апробации

    UL File No. E170645
    North America Certification UL listed, CSA certified
    Specially designed for North America No

    Размеры

  • Модули ввода/вывода SmartWire-DT (IP67) EU1E-SWD-…
    SmartWire-DT подключение SWD IN
    SmartWire-DT подключение SWD OUT
    диагностический светодиод SmartWire-DT
    Подключение ввода/вывода X1
    Индикация состояния
    MN120006 SmartWire-DT Teilnehmer – IP67 - DeutschMN120006_DE.pdf
    MN05006002Z Handbuch SmartWire-DT, Das System - DeutschMN05006002Z_DE.pdf
    MN05006002Z Handbuch SmartWire-DT, Das System - EnglishMN05006002Z_EN.pdf
    MN05006002Z Handbuch SmartWire-DT, Das System - italianoMN05006002Z_IT.pdf
Товар на сайте производителя: Moeller 174721
