Moeller — . Нагрузочный резистор шины SWD IP67, M12 - 174754

Артикул «Первый ZIP»:844660
Артикул производителя:174754
Доп. код производителя:SWD4-RC5-10
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: 35-49 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Ассортимент Дополнительное оснащение SmartWire-DT
    Основная функция Нагрузочный резистор шины
    Функция для нагрузочного резистора шины SWD IP67, M12
    Описание Нагрузочный резистор шины SmartWire-Darwin с классом защиты IP67, подключается напрямую к 5-полюсному круглому проводу SWD4-..LR5.. или непосредственно к T-коннекторам SmartWire-Darwin (модули ввода/вывода имеют класс защиты IP67)
    Подключение к SmartWire-DT да
    Применяемое для EU1E-SWD…
    EU2E-SWD…
    SWD4-…LR5…
    Применяемое для для 5-полюсных круглых проводов
    Класс защиты (IEC/EN 60529, EN50178, VBG 4) IP67

    Технические характеристики

    Общая информация
    Стандарты и положения IEC/EN 61131-2
    EN 50178
    Размеры (Ш x В x Г) мм40 x 25 x 20
    Вес кг0.01
    установочное положение любая
    Потеря мощности PW0.4
    Механические внешние условия
    Класс защиты (IEC/EN 60529, EN50178, VBG 4) IP67
    Колебания (IEC/EN 61131-2:2008)
    постоянная амплитуда 3,5 мм Гц
    постоянная амплитуда 0,15 мм макс. Гц8.4
    постоянная амплитуда 0,15 мм мин. Гц5
    постоянное ускорение 1 г Гц
    постоянное ускорение 1 г макс. Гц150
    постоянное ускорение 1 г мин. Гц8.4
    Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс Шоки9
    Падение (IEC/EN 60068-2-31)Высота падениямм50
    свободное падение, в упаковке (IEC/EN 60068-2-32) M0.3
    Электромагнитная совместимость (ЭМС)
    Категория перенапряжения II
    Степень загрязнения 3
    Электростатическая разрядка (IEC/EN 61131-2:2008)
    Выход воздуха (уровень 3) кВ8
    Разряд контакта (уровень 2) кВ4
    Электромагнитные поля (IEC/EN 61131-2:2008)
    2 - 2,7 ГГц V/m1
    1,4 - 2 ГГц V/m3
    80 - 1000 мГц V/m10
    Подавление радиочастотных помех Класс A
    Импульсное напряжение (IEC/EN 61131-2:2008, уровень 3)
    Кабели SmartWire-DT кВ1
    Впуск (IEC/EN 61131-2:2008, уровень 3) В10
    Климатические внешние условия
    Стойкость к климатическим воздействиям Сухое тепло в соответствии с IEC 60068-2-2
    Влажный нагрев в соответствии с EN 60068-2-3
    Давление воздуха (эксплуатация) hPa795 - 1080
    Температура окружающей среды
    Эксплуатацияϑ°C-25 - +55
    Хранение / транспортϑ°C-40 - +70
    Относительная влажность воздуха
    Конденсация Допустимо
    Возможности подключения
    Подключение 1 Штекер, 5-полюсный
    Количество циклов соединения и разъединения ≥500
    Потребляемая мощность, 24-В питание 17

    Bauartnachweis nach IEC/EN 61439

    Технические характеристики для подтверждения типа конструкции
    Номинальный ток для указания потери мощностиInA0
    Потеря мощности на полюс, в зависимости от токаPvidW0
    Потеря мощности оборудования, в зависимости от токаPvidW0
    Статическая потеря мощности, не зависит от токаPvsW0.4
    Способность отдавать потери мощностиPveW0
    Мин. рабочая температура °C-25
    Макс. рабочая температура °C55
    Класс защиты IP67
    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
    10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции Требования производственного стандарта выполнены.
    10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
    10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Технические характеристики согласно ETIM 6.0

    PLC's (EG000024) / Accessories for controls (EC002584)
    Electric engineering, automation, process control engineering / Control / Control (accessories) / Control (accessories, unspecified) (ecl@ss8.1-27-24-92-90 [AKN560011])
    Type of electrical accessory Plug
    Type of mechanical accessory Cover
    Type of documentation -

    Апробации

    UL File No. E29184
    UL Category Control No. NKCR
    CSA File No. 2324643
    CSA Class No. 3211-07
    North America Certification UL listed, CSA certified
    Specially designed for North America No

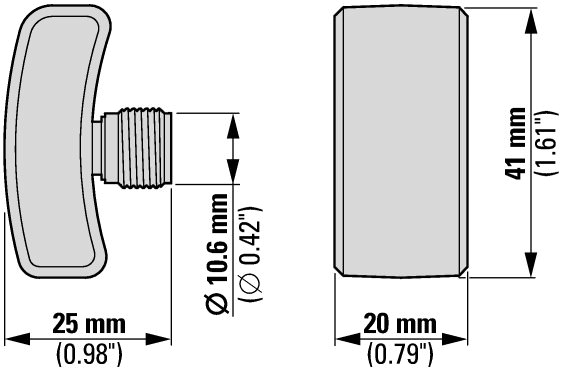

    Размеры

    Заглушка шины
    Нагрузочный резистор шины
  • Handbuch SmartWire-DT, Das System MN05006002Z - DeutschMN05006002Z_DE.pdf
    Handbuch SmartWire-DT, Das System MN05006002Z - EnglishMN05006002Z_EN.pdf
    Handbuch SmartWire-DT, Das System MN05006002Z - italianoMN05006002Z_IT.pdf
Товар на сайте производителя: Moeller 174754
