Moeller — . Компактный контроллер с возможностью расширения, 24VDC, RS232, RS485 (RS232), 2xCAN - 290446
Наличие
Только под заказ.
Ориентировочный срок поставки: 35-49 дней.
Цена
Требуется запрос производителю.
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос завтра 02.09.2025 в течение дня.
Этот товар не поставляется торгующим организациям. Подробнее.
Доставка
По всей России.
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Удобно для запроса одной позиции
Программа поставок
Встроенные интерфейсы 2 x CANopen®
RS232
RS485/RS232Описание Возможность локального расширения с модулем входа/выхода XIO-EXT-121-1
Память данных 244 кБуказания возможно расширение с ￫ расширением ввода/вывода для XC-CPU121
возможно расширение с ￫ расширениями XI/OC
только в сочетании с ￫ модульным держателем XI/OCПамять данных пользователя 256 кбайт Время цикла для 1 к команд (бит, байт) мс 0.3 Память Применение/маркер/энергонезависимые данные кбайт 256 кБ/16 кБ/8 кБ Встроенный веб-сервер нет Технические характеристики
Общая информация Стандарты и предписания IEC/EN 61131-2
EN 50178Температура окружающей среды °C 0 - +55 Хранение ϑ °C -25 - +70 установочное положение горизонтально относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) % 10-95 Давление воздуха (эксплуатация) hPa 795-1080 Вибростойкость Частота 5 - 9 Гц; 3,5 мм амплитуда
9 - 150 Гц; 1,0 г постоянное ускорениеУдароустойчивость g 15
Длительность ударного воздействия 11 мсКатегория перенапряжения / степень загрязнения II/2 Класс защиты IP20 Номинальные выдерживаемые напряжения изоляции Ui В 500 Излучаемые радиопомехи EN 61000-6-4 Иммунитет EN 61000-6-2 Резервное время (в обесточенном состоянии) мин. 72 часа Вес кг 0.15 Техника присоединения Питающее напряжение Способ подключения - Сечение соединения мм2 0,14 - 1 (AWG28-18) Интерфейс COM1 Способ подключения RJ45 COM2, интерфейсы CAN1, CAN2 Способ подключения Блок пружинных клемм, 6-полюсный Сечение соединения мм² 0,14 - 0,5 (AWG28-20) Электропитание входное напряжение В пост. тока 24 Допустимый диапазон В пост. тока 20.4-28.8 Входная мощность W макс.1.44 входной ток мА 60 Остаточная пульсация %
5Максимальная потеря мощности (без локальных входов/выходов) Pv W 6 Примечание по поводу потери мощности без локальных В/В Защита от перенапряжения да Защита от неправильной полярности да ток включения x In ограничения нет (ограничение только при предвключённом блоке питания 24 В постоянного тока) Перекрытие сети в случае выхода из строя Продолжительность провала мс 10 Частота повторяемости с 1 Сетевой фильтр, внешний Тип: XT-FIL-1, ￫#285316 Сетевой фильтр, внутренний да ЦПУ Процессор Infineon XC161 Память Программный код/программные данные кбайт 256/244 Маркер/ввод/вывод/сохраненные данные кбайт 16/4/4/8 Время цикла для 1 к команд (бит, байт) мс <0.3 Интерфейсы Последовательный интерфейс (RS232) без проводов для соединения Скорость передачи данных кбит/с Программирование
(формат символов: 8 бит данные, без четности, 1 стоповый бит)
19,2, 38,4 (по умолчанию), 57,6Техника присоединения RJ45 гальваническое разделение нет В режиме прозрачной работы Скорость передачи данных кбит/с 0,3, 0,6, 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6, 115,2 Гальваническое разделение - Форматы символов 8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1 Количество отправляемых байтов в блоке 190 Количество получаемых байтов в блоке 190 подключение - COM2 (RS232/RS485) без каналов связи с квитированием Скорость передачи данных кбит/с Прозрачный режим
(настройка посредством функционального блока)
0,3, 0,6, 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6Форматы символов 8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1
(настройка посредством функциональных блоков)гальваническое разделение нет Заглушка шины Внешн., для RS485 Интерфейс CAN1-/CAN2 Скорость передачи данных кбит/с 10 - 500 Гальваническое разделение нет Абонент 126 Заглушка шины Настраивается для каждого интерфейса (CAN1/CAN2) Вид PDO асин., цикл., ацикл. Подводимое напряжение на локальные входы/выходы(24 VQ/0 VQ) входное напряжение В пост. тока 24 Диапазон напряжений В пост. тока 19,2 - 30, учесть полярность Гальваническое разделение Подводимое напряжение к ЦП да Защита от перенапряжения да Защита от неправильной полярности да Цифровые входы Входной ток на канал при номинальном напряжении мА - Потеря мощности на канал - Уровень напряжения в соответствии с IEC/EN 61131-2 Тип предельного значения 1 - Задержка на входе Выкл. → Вкл. мс - Вкл. → выкл. мс - Каналы с одинаковым опорным потенциалом Количество 0 Индикация состояния - Цифровые выходы Каналы Количество 0 Потеря мощности на канал W - Контур тока нагрузки A 0 С задержкой выхода Выкл. → Вкл. - Вкл. → выкл. - Каналы с одинаковым опорным потенциалом Количество 0 Индикация состояния - Коммутационная способность - Продолжительность включения % продолжительность включения - Коэффициент одновременности g 0 Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции Номинальный ток для указания потери мощности In A 0 Потеря мощности на полюс, в зависимости от тока Pvid W 0 Потеря мощности оборудования, в зависимости от тока Pvid W 0 Статическая потеря мощности, не зависит от тока Pvs W 6 Способность отдавать потери мощности Pve W 0 Мин. рабочая температура °C 0 Макс. рабочая температура °C 55 Проверка конструкции IEC/EN 61439 10.2 твёрдость материалов и деталей 10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены. 10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены. 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены. 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены. 10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены. 10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.7 Ярлыки Требования производственного стандарта выполнены. 10.3 Класс защиты изоляции Требования производственного стандарта выполнены. 10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены. 10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9 Свойства изоляции 10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. 10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). Технические характеристики согласно ETIM 6.0
PLC's (EG000024) / PLC CPU-module (EC000236) Electric engineering, automation, process control engineering / Control / Programmable logic control (SPS) / SPS basic equipment (ecl@ss8.1-27-24-22-07 [AKE530011]) Supply voltage AC 50 Hz V 0 - 0 Supply voltage AC 60 Hz V 0 - 0 Supply voltage DC V 20.4 - 28.8 Voltage type of supply voltage DC Number of relay outputs 0 Max. number of time switches 1000 Max. number of addressable analogue I/O-ports 180 Max. number of addressable digital I/O-ports 960 Model Modular Processing time (1K, binary operation) ms 0.5 Number of HW-interfaces industrial Ethernet 0 Number of HW-interfaces PROFINET 0 Number of HW-interfaces RS-232 1 Number of HW-interfaces RS-422 0 Number of HW-interfaces RS-485 1 Number of HW-interfaces serial TTY 0 Numb r of HW-interfaces USB 0 Number of HW-interfaces parallel 0 Number of HW-interfaces Wireless 0 Number of HW-interfaces other 1 Number of analogue outputs 0 Number of analogue inputs 0 Number of digital inputs 18 Number of digital outputs 8 With optical interface No Supporting protocol for TCP/IP No Supporting protocol for PROFIBUS Yes Supporting protocol for CAN Yes Supporting protocol for INTERBUS No Supporting protocol for ASI No Supporting protocol for KNX No Supporting protocol for MODBUS Yes Supporting protocol for Data-Highway No Supporting protocol for DeviceNet No Supporting protocol for SUCONET Yes Supporting protocol for LON No Supporting protocol for PROFINET IO No Supporting protocol for PROFINET CBA No Supporting protocol for SERCOS No Supporting protocol for Foundation Fieldbus No Supporting protocol for EtherNet/IP No Supporting protocol for AS-Interface Safety at Work No Supporting protocol for DeviceNet Safety No Supporting protocol for INTERBUS-Safety No Supporting protocol for PROFIsafe No Supporting protocol for SafetyBUS p No Supporting protocol for other bus systems Yes Radio standard Bluetooth No Radio standard WLAN 802.11 No Radio standard GPRS No Radio standard GSM No Radio standard UMTS No IO link master No System accessory Yes Redundancy No With display No Type of memory RAM Memory size kByte 256 Additional program memory possible Yes Rail mounting possible Yes Wall mounting/direct mounting Yes Front build in possible No Rack-assembly possible No Suitable for safety functions No Category according to EN 954-1 SIL according to IEC 61508 None Performance level acc. to EN ISO 13849-1 None Appendant operation agent (Ex ia) No Appendant operation agent (Ex ib) No Explosion safety category for gas None Explosion safety category for dust None Width mm 90 Height mm 100 Depth mm 47 Апробации

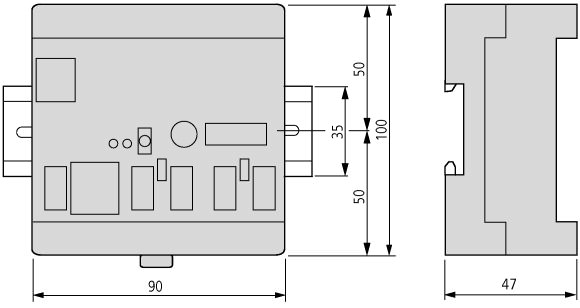

Product Standards IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking UL File No. E135462 UL Category Control No. NRAQ CSA File No. 012528 CSA Class No. 2252-01 North America Certification UL listed, CSA certified Specially designed for North America No Current Limiting Circuit-Breaker No Degree of Protection IEC: IP20, UL/CSA Type: - Размеры
MN05003002Z Handbuch Modular PLC XC-CPU121-2C256K - Deutsch MN05003002Z_DE.pdf MN05003002Z Manual modular PLC XC-CPU121-2C256K - English MN05003002Z_EN.pdf
Товар на сайте производителя: Moeller 290446
