Phoenix Contact — . Клеммы Inline - IB IL AO 1/U/SF-PAC - 2861399

Клеммный модуль аналогового вывода Inline, в комплекте с принадлежностями (соединительный штекер и держатели для маркировки), 1 выход, 0 - 10 В, 2-проводная схема подключения
Артикул «Первый ZIP»:120327
Артикул производителя:2861399
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 01.11.2025 в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Описание изделия

    Клеммные модули аналогового вывода применяются в тех случаях, когда необходимо организовать управление аналоговыми исполнительными элементами.
    С помощью этих модулей можно произвести индивидуальную настройку основных выходных диапазонов токов и напряжения. Аналоговые сигналы выдаются с 16-битным разрешением.
    Все модули обладают стандартными возможностями клеммных модулей аналогового вывода Inline, такими как, многопроводная система подключения и автоматическое подключение к заземлению при установке на DIN-рейку. Модули Inline могут оснащаются откидными держателями для маркировки. В держатели вставляются маркировочные карточки, соответствующие назначению модуля. Для обозначения мест подсоединения проводников поставляются маркировочные полосы Zack ZBFM-6...

    Характеристики товаров

    • Быстрое обновление < 1мс
    • Токовые выходы с защитой от коротких замыканий
    • Регистрация измерительных значений с разрешением 16 бит
    • Биполярные выходы

    Коммерческие данные

    Упаковочная единица 1 stk
    Страница каталога Стр. 202 (AX-2011)
    GTIN 4017918894337
    Вес/шт. (без упаковки) 91,900 GRM

  • Указание

    Ограничение износа ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

    Размеры

    Ширина 12,2 мм
    Высота 136,8 мм
    Глубина 71,5 мм

    Окружающие условия

    Температура окружающей среды (при эксплуатации) -25 °C ... 55 °C
    Температура окружающей среды (хранение/транспорт) -25 °C ... 85 °C
    Допустимая отн. влажность воздуха (при эксплуатации) 10 % ... 95 % (согласно DIN EN 61131-2)
    Допустимая влажность воздуха (хранение / транспортировка) 10 % ... 95 % (согласно DIN EN 61131-2)
    Давление воздуха (при эксплуатации) 70 кПа ... 106 кПа (До 3000 м над уровнем моря)
    Давление воздуха (хранение / транспортировка) 70 кПа ... 106 кПа (До 3000 м над уровнем моря)
    Степень защиты IP20

    Общие сведения

    Масса 90 г
    Тип монтажа Монтажная рейка
    Степень защиты III, IEC 61140, EN 61140, VDE 0140-1
    Испытательный участок Питание 7,5 В (логическая схема шины), питание 24 В UANA / периферийные устр-ва 500 В AC 50 Гц 1 минута
    Питание 7,5 В (логическая схема шины), питание 24 В UANA /Заземление 500 В AC 50 Гц 1 минута
    Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 минута

    Интерфейсы

    Наименование Локальная шина Inline
    Тип подключения Распределитель Inline
    Скорость передачи данных 500 kBit/s
    Среда передачи Медный кабель

    Потенциалы Inline

    Напряжение в логической схеме UL 7,5 В DC (с помощью регулятора напряжения)
    Потребляемый ток при UL макс. 40 мА
    Тип. 30 мА
    Напряжение питания периферийных устройств UANA 24 В DC
    Потребляемый ток при UANA макс. 20 мА
    Тип. 15 мА

    Аналоговые выходы

    Количество выходов 1

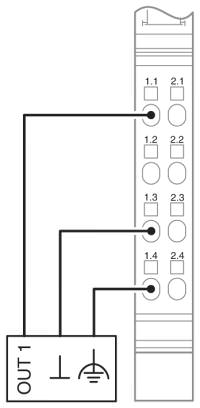

    Способ подключения 2-пров. (в экране)
    Наименование, выход Аналоговые входы
    Разрешение АЦП 16 бит
    Наименование защиты Защита выходов от токов при переходном процессе
    Представление выходного значения 16 бит (15 бит + плюс знаковый разряд)
    DAC-разрешение 16 бит
    Обновление данных процесса < 1 мс
    Выходной сигнал, напряжение 0 В ... 10 В
    Нагрузка / выходная нагрузка, выход напряжения > 2 кΩ 0,05 %
    Точность
    Тип. 0,5 % (конечного значения выходной области)

    eCl@ss

    eCl@ss 4.0 27250303
    eCl@ss 4.1 27250303
    eCl@ss 5.0 27250303
    eCl@ss 5.1 27242601
    eCl@ss 6.0 27242601
    eCl@ss 7.0 27242601
    eCl@ss 8.0 27242601

    ETIM

    ETIM 2.0 EC001431
    ETIM 3.0 EC001596
    ETIM 4.0 EC001596
    ETIM 5.0 EC001596

    UNSPSC

    UNSPSC 6.01 43172015
    UNSPSC 7.0901 43201404
    UNSPSC 11 43172015
    UNSPSC 12.01 43201404
    UNSPSC 13.2 43201404
