Описание изделия
Источники питания MINI POWER для КИПиА
Для контрольно-измерительных приборов и систем управления (MSR) модульный электронный корпус (ME) стал нормой. Здесь используется блок питания MINI POWER. Устройства универсальны благодаря поддержке специальных напряжений и наличию специальных исполнений.Окружающие условия
Степень защиты IP20 Температура окружающей среды (при эксплуатации) -25 °C ... 70 °C (> 60 °C - ухудшение характеристик) Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C Макс. допустимая отн. влажность воздуха (при эксплуатации) ≤ 95 % (При 25 °C, без выпадения конденсата) Помехоустойчивость EN 61000-6-2:2005 Входные данные
Диапазон входных напряжений 85 В AC ... 264 В AC 90 В DC ... 350 В DC Диапазон частот AC 45 Гц ... 65 Гц Потребляемый ток 1,3 А (120 В AC) 0,8 А (230 В AC) 1,3 А (90 В DC) 0,4 А (350 В DC) Импульс пускового тока < 15 А (стандартный (типовой)) Провалы напряжения в сети > 20 мс (120 В AC) > 100 мс (230 В AC) Входной предохранитель 3,15 А (инертного типа, внутренний) Выбор подходящих предохранителей 6 А ... 16 А (Характеристика B, C, D, K) Выходные данные

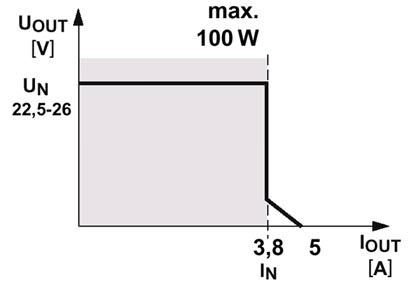

Номинальное напряжение на выходе 24 В DC ±1 % Диапазон настройки выходного напряжения 22,5 В DC ... 26 В DC (> 24 В мощность постоянна) Выходной ток 3,8 А (-25 °C ... 60 °C) Изменение хар-к 60 °C ... 70 °C (2,5 %/K) Возможность параллельного подключения да, резервирование и повышение мощности Возможность последовательного подключения Да Остаточная пульсация < 40 мB(ДА) (20 МГц) Коммутационные пики, работа без нагрузки < 100 мB(ДА) (20 МГц) Рассеиваемая мощность, без нагрузки, макс. 2,5 Вт Рассеиваемая мощность, номинальная нагрузка, макс. 12 Вт Общие сведения
Вес нетто 0,4 кг Индикация рабочего напряжения LED зел. КПД > 88 % (при 230 В перемен. тока и номинальных значениях) Напряжения изоляции на входе / выходе 3 кВ (Типовое исп.) 3 кВ (Частичное испытание) Степень защиты II (в закрытом шкафу управления) MTBF (IEC 61709, SN 29500) > 815000 ч Монтажное положение горизонтальная DIN-рейка NS 35, EN 60715 Указания по монтажу присоединяемый: горизонтально 0 мм, вертикально 50 мм Электромагнитная совместимость Соответствует Директиве по ЭМС 2004/108/EG Излучение помех EN 50081-2 Директива по низкому напряжению Соответствие Директиве по низкому напряжению 2006/95/ЕС Стандарт - электрическое оснащение машин EN 60204 Стандарт - электробезопасность EN 60950-1/VDE 0805 (БСНН) Стандарт - оснащение силового оборудования электронными средствами EN 50178/VDE 0160 (PELV) Стандарт - безопасные малые напряжения EN 60950-1 (SELV) EN 60204 (PELV) Стандарт - безопасная изоляция DIN VDE 0100-410 Стандарт - защита от удара электрическим током DIN 57100-410 Стандарт - требования к сетям питания (ограничение гармонических искажений) EN 61000-3-2 Сертификация UL UL/C-UL, зарегистрированный UL 508 UL/C-UL, одобренный UL 60950 UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение) NEC, класс 2 согласно UL 1310 Категория перенапряжения III Характеристики клемм, вход
Тип подключения вставные винтовые клеммы Сечение жесткого проводника мин. 0,2 мм² Сечение жесткого проводника макс. 2,5 мм² Сечение гибкого проводника мин. 0,2 мм² Сечение гибкого проводника макс. 2,5 мм² Сечение провода AWG/kcmil, мин. 24 Сечение провода AWG/kcmil, макс. 12 Длина снятия изоляции 7 мм Резьба винтов M3 Характеристики клемм, выход
Тип подключения вставные винтовые клеммы Сечение жесткого проводника мин. 0,2 мм² Сечение жесткого проводника макс. 2,5 мм² Сечение гибкого проводника мин. 0,2 мм² Сечение гибкого проводника макс. 2,5 мм² Сечение провода AWG/kcmil, мин. 24 Сечение провода AWG/kcmil, макс. 12 Длина снятия изоляции 7 мм Сигнализация
Наименование, выход при нормальном постоянном напряжении, активный Описание выходов Uвых > 21,5 B: Максимальный сигнал Максимальное напряжение переключения ≤ 24 В Выходное напряжение + 24 В (Сигнал) Ток длительной нагрузки ≤ 20 мА Индикатор состояния Светодиодный индикатор "DC OK" зеленого цвета Указание по индикации состояния UOUT >21,5 В: светодиод горит Сечение жесткого проводника мин. 0,2 мм² Сечение жесткого проводника макс. 2,5 мм² Сечение гибкого проводника мин. 0,2 мм² Сечение гибкого проводника макс. 2,5 мм² Сечение провода AWG/kcmil, мин. 24 Сечение провода AWG/kcmil, макс. 12 Мин. момент затяжки 0,5 Нм Момент затяжки, макс. 0,6 Нм Резьба винтов M3
