Phoenix Contact — . Клемма с размыкателем - OTTA 6-T/SB-P/P - 3001269

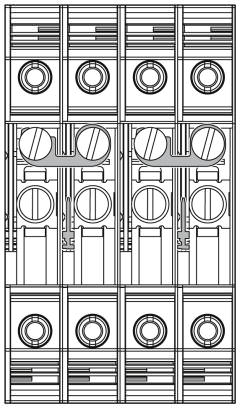

закрытые коммутационные перемычки

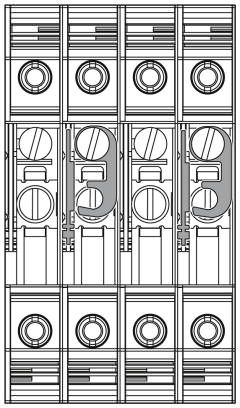

открытые коммутационные перемычки
Клемма с размыкателем , с винтами для крепления контрольного штекера, Тип подключения: Болтовые клеммы, Сечение: 0,1 мм² - 6 мм², AWG: 26 - 10, Номинальный ток: 41 А, Номинальное напряжение: 1000 В, Длина: 79,2 мм, Ширина: 11 мм, Цвет: cерый, Монтаж: NS 35/7,5, NS 35/15, NS 32
Артикул «Первый ZIP»:91820
Артикул производителя:3001269
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 01.11.2025 в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Коммерческие данные

    Упаковочная единица 1
    Страница каталога Стр. 617 (C-3-2013)
    GTIN 4046356860406

  • Общие сведения

    Количество ярусов 1
    Количество точек подключения 2
    Цвет cерый
    Изоляционный материал PA
    Класс воспламеняемости согласно UL 94 V0
    Расчетное импульсное напряжение 8 кВ
    Степень загрязнения 3
    Категория перенапряжения III
    Подключение согласно стандарту МЭК 60947-7-1
    Максимальный ток нагрузки (нижний ярус) 41 А
    Дополнительный текст Для кабеля сечением 6 мм²
    Номинальный ток IN (нижний ярус) 41 А
    Номинальное напряжение UN 1000 В (Номинальное напряжение приведено для изолированного кабельного наконечника)
    Дополнительный текст Номинальное напряжение приведено для изолированного кабельного наконечника
    Открытая боковая стенка ja
    Заданное значение испытательного импульсного напряжения 9,8 кВ
    Результат испытаний импульсным напряжением Испытание проведено
    Заданное значение испытательного переменного напряжения 2,2 кВ
    Результат испытания с изменением напряжения Испытание проведено
    Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) Испытание проведено
    Прочность насадки на крепежное основание NS 32/NS 35
    Заданное значение 5 Н
    Результат испытаний глухой посадки Испытание проведено
    Требования, падение напряжения ≤ 6,4 мВ
    Результат проверки падения напряжения Испытание проведено
    Испытание на нагревание Испытание проведено
    Испытание на устойчивость к воздействию короткого замыкания Сечение провода 6 мм²
    Кратковременный ток 0,72 кA
    Результат проверки стойкости к току КЗ Испытание проведено
    Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия 30 c
    Результат термических испытаний Испытание проведено
    Спецификация испытания на колебания, широкополосные шумы DIN EN 50155 (VDE 0115-200):2008-03
    Спектр испытания Испытания на долговечность, категория 2, на поворотной тележке
    Частота испытания 5 - 250 Гц
    ASD-уровень 6,12 (м/с2)2/Гц
    Ускорение 3,12г
    Продолжительность испытания на каждую ось 5 ч
    Направления испытания X-, Y- и Z-ось
    Результат испытания на колебания, широкополосные шумы Испытание проведено
    Спецификация испытания на ударопрочность DIN EN 50155 (VDE 0115-200):2008-03
    Форма удара Полусинусоида
    Ускорение 5г
    Количество ударов в 1 направлении 3
    Направления испытания X-, Y- и Z-ось (положит. и отрицат.)
    Результат испытания на ударопрочность Испытание проведено
    Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 130 °C
    Статическое использование изоляционного материала на холоде -60 °C

    Размеры

    Ширина 11 мм
    Длина 79,2 мм
    Высота NS 35/7,5 52 мм
    Высота NS 35/15 59,5 мм
    Высота NS 32 57 мм

    Характеристики клемм

    Указание Болты для зажимов
    Подключение согласно стандарту МЭК 60947-7-1
    Тип подключения Болтовые клеммы
    Сечение жесткого проводника мин. 0,1 мм²
    Сечение жесткого проводника макс. 6 мм²
    Сечение провода AWG/kcmil, мин. 26
    Сечение провода AWG/kcmil, макс. 10
    Сечение гибкого проводника мин. 0,1 мм²
    Сечение гибкого проводника макс. 6 мм²
    Мин. сечение гибкого проводника AWG 26
    Сечение гибкого проводника AWG, макс. 10
    Мин. сечение соединения кабельного наконечника 0,1 мм²
    Макс. сечение соединения кабельного наконечника 6 мм²
    Резьба винтов M4
    Мин. момент затяжки 1,5 Нм
    Момент затяжки, макс. 1,8 Нм

    eCl@ss

    eCl@ss 4.0 27141126
    eCl@ss 4.1 27141126
    eCl@ss 5.0 27141126
    eCl@ss 5.1 27141126
    eCl@ss 6.0 27141126
    eCl@ss 7.0 27141126
    eCl@ss 8.0 27141126

    ETIM

    ETIM 2.0 EC000902
    ETIM 3.0 EC000902
    ETIM 4.0 EC000902
    ETIM 5.0 EC000902

    UNSPSC

    UNSPSC 6.01 30211811
    UNSPSC 7.0901 39121410
    UNSPSC 11 39121410
    UNSPSC 12.01 39121410
    UNSPSC 13.2 39121410
