Phoenix Contact — . Измерительная клемма с ползунковым размыкателем - URTK/S-BEN 10 - 0309109

a = Открыто<br/>1 = Концевая крышка<br/>2 = Гребенчатый мостик<br/>9 = Перегородка<br/>10 = Разделительная перегородка
Упрощенная испытательная схема преобразователя тока<br/>a = нормальный режим работы<br/>b = контроль измеряемых значений<br/>c = проверка короткого замыкания преобразователя<br/>d = проверка реле

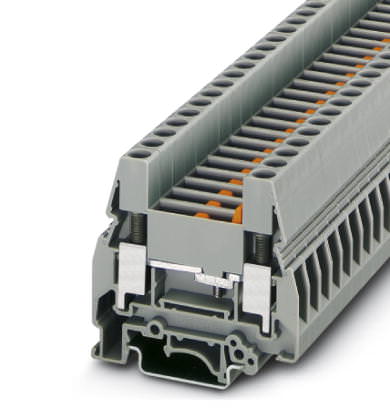

Измерительная клемма с ползунковым размыкателем, со скользящей перемычкой, Тип подключения: Винтовые зажимы, Сечение: 0,5 мм² -16 мм² , AWG: 20 - 8, Ширина: 8,2 мм, Тип монтажа: NS 35/7,5, NS 35/15, NS 32, Цвет: cерый
Артикул «Первый ZIP»:92671
Артикул производителя:0309109
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Характеристики товаров

    • Для простого и наглядного контроля во вторичных цепях преобразования тока могут использоваться контрольные разделительные клеммы семейства URTK/S
    • С обеих сторон от зоны размыкания клемма оснащена контрольным гнездом, которое может использоваться для параллельного подключения соседних клемм

    Коммерческие данные

    Упаковочная единица 50 stk
    Минимальный объем заказа 50 stk
    Страница каталога Стр. 555 (C-3-2013)
    GTIN 4017918155230
    Вес/шт. (без упаковки) 28,100 GRM

  • Общие сведения

    Количество ярусов 1
    Количество точек подключения 2
    Цвет cерый
    Изоляционный материал PA
    Класс воспламеняемости согласно UL 94 V2
    Расчетное импульсное напряжение 6 кВ
    Степень загрязнения 3
    Категория перенапряжения III
    Группа изоляционного материала I
    Подключение согласно стандарту МЭК 60947-7-1
    Максимальный ток нагрузки (нижний ярус) 76 А
    Дополнительный текст Для кабеля сечением 16 мм² Поперечное сечение
    Номинальный ток IN (нижний ярус) 57 А
    Номинальное напряжение UN 500 В
    Открытая боковая стенка ja

    Размеры

    Длина 61 мм
    Ширина 8,2 мм
    Высота NS 35/7,5 58,5 мм
    Высота NS 35/15 66 мм
    Высота NS 32 63,5 мм

    Характеристики клемм

    Указание Место крепления
    Сечение жесткого проводника мин. 0,5 мм²
    Сечение жесткого проводника макс. 16 мм²
    Сечение гибкого проводника мин. 0,5 мм²
    Сечение гибкого проводника макс. 10 мм²
    Сечение провода AWG/kcmil, мин. 20
    Сечение провода AWG/kcmil, макс. 6
    Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. 0,5 мм²
    Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. 10 мм²
    Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. 0,5 мм²
    Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. 6 мм²
    2 жестких провода одинакового сечения, мин. 0,5 мм²
    2 жестких провода одинакового сечения, макс. 10 мм²
    2 гибких провода одинакового сечения, мин. 0,5 мм²
    2 гибких провода одинакового сечения, макс. 6 мм²
    2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. 0,5 мм²
    2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. 4 мм²
    2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. 0,5 мм²
    2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. 4 мм²
    Сечение с гребенчатым мостиком, жестк.. макс. 10 мм²
    Сечение с гребенчатым мостиком, гибк.. макс. 10 мм²
    Тип подключения Винтовые зажимы
    Длина снятия изоляции 11 мм
    Резьба винтов M4
    Мин. момент затяжки 1,5 Нм
    Момент затяжки, макс. 1,8 Нм

    eCl@ss

    eCl@ss 4.0 27141126
    eCl@ss 4.1 27141126
    eCl@ss 5.0 27141126
    eCl@ss 5.1 27141126
    eCl@ss 6.0 27141126
    eCl@ss 7.0 27141126
    eCl@ss 8.0 27141126

    ETIM

    ETIM 2.0 EC000902
    ETIM 3.0 EC000902
    ETIM 4.0 EC000902
    ETIM 5.0 EC000902

    UNSPSC

    UNSPSC 6.01 30211811
    UNSPSC 7.0901 39121410
    UNSPSC 11 39121410
    UNSPSC 12.01 39121410
    UNSPSC 13.2 39121410
