Phoenix Contact — . Измерительная клемма с ползунковым размыкателем - TB 6-RTK N - 3001605

a = разомкнут<br/>1 = крышка<br/>3 = винтовой мостик<br/>4 = коммутационная перемычка на 2 клеммы, с обеих сторон могут быть установлены перегородки, перемещение внутрь<br/>5 = коммутационная перемычка на 2 клеммы, с обеих сторон могут быть установлены перегородки, перемещение наружу<br/>7 = коммутационная перемычка, для 3-фазного закорачивания связанных преобразователей тока, только с правой стороны<br/>8 = блокировочное устройство, предотвращает срабатывание разъединителя<br/>9 = перегородка, для электрической изоляции расположенных рядом перемычек (устанавливается в средней части клеммного модуля)<br/>10 = разделительная перегородка
Испытательный комплект трехфазного измерительного преобразователя
Испытательный комплект связанного трехфазного измерительного преобразователя
Упрощенная испытательная схема преобразователя тока<br/>a = нормальный режим работы<br/>b = контроль измеряемых значений<br/>c = проверка короткого замыкания преобразователя<br/>d = проверка реле

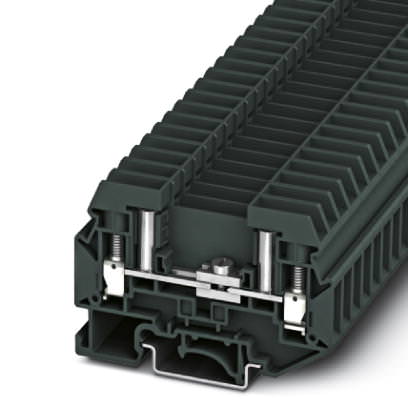

Измерительная клемма с ползунковым размыкателем, Тип подключения: Винтовые зажимы, Сечение: 0,5 мм² -10 мм² , AWG: 20 - 10, Ширина: 8,2 мм, Тип монтажа: NS 35/7,5, NS 35/15, NS 32, Цвет: темно-серая
Артикул «Первый ZIP»:92686
Артикул производителя:3001605
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Характеристики товаров

    • С обеих сторон от зоны размыкания клемма оснащена контрольным гнездом, которое может использоваться для параллельного подключения соседних клемм

    Коммерческие данные

    Упаковочная единица 50 stk
    Минимальный объем заказа 50 stk
    GTIN 4046356893381
    Вес/шт. (без упаковки) 20,000 GRM

  • Общие сведения

    Количество ярусов 1
    Количество точек подключения 2
    Цвет темно-серая
    Изоляционный материал PA
    Класс воспламеняемости согласно UL 94 V0
    Расчетное импульсное напряжение 6 кВ
    Степень загрязнения 3
    Категория перенапряжения III
    Группа изоляционного материала I
    Подключение согласно стандарту МЭК 60947-7-1
    Максимальный ток нагрузки (нижний ярус) 57 А
    Дополнительный текст Для кабеля сечением 10 mm² Поперечное сечение
    Номинальный ток IN (нижний ярус) 41 А
    Номинальное напряжение UN 400 В
    Открытая боковая стенка ja

    Размеры

    Длина 72 мм
    Ширина 8,2 мм
    Высота NS 35/7,5 51,5 мм
    Высота NS 35/15 59 мм
    Высота NS 32 56,5 мм

    Характеристики клемм

    Указание Место крепления
    Сечение жесткого проводника мин. 0,5 мм²
    Сечение жесткого проводника макс. 10 мм²
    Сечение гибкого проводника мин. 0,5 мм²
    Сечение гибкого проводника макс. 6 мм²
    Сечение провода AWG/kcmil, мин. 20
    Сечение провода AWG/kcmil, макс. 8
    Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. 0,5 мм²
    Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. 6 мм²
    Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. 0,5 мм²
    Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. 4 мм²
    2 жестких провода одинакового сечения, мин. 0,5 мм²
    2 жестких провода одинакового сечения, макс. 2,5 мм²
    2 гибких провода одинакового сечения, мин. 0,5 мм²
    2 гибких провода одинакового сечения, макс. 6 мм²
    2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. 0,5 мм²
    2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. 4 мм²
    2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. 0,5 мм²
    2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. 4 мм²
    Тип подключения Винтовые зажимы
    Длина снятия изоляции 13 мм
    Калиберная пробка A5
    Резьба винтов M4
    Мин. момент затяжки 1,2 Нм
    Момент затяжки, макс. 1,5 Нм

    eCl@ss

    eCl@ss 4.0 27141126
    eCl@ss 4.1 27141126
    eCl@ss 5.0 27141126
    eCl@ss 5.1 27141126
    eCl@ss 6.0 27141126
    eCl@ss 7.0 27141126
    eCl@ss 8.0 27141126

    ETIM

    ETIM 2.0 EC000902
    ETIM 3.0 EC000902
    ETIM 4.0 EC000902
    ETIM 5.0 EC000902

    UNSPSC

    UNSPSC 6.01 30211811
    UNSPSC 7.0901 39121410
    UNSPSC 11 39121410
    UNSPSC 12.01 39121410
    UNSPSC 13.2 39121410
