Phoenix Contact — Переключатель - RS20-US-S0530-0102-014H-001 - 3069725
Переключатель, без положения 0, Тип подключения: Винтовые зажимы, Полюсов: 1, Основные черты: 1 ‑ 2, Зоны коммутации: 1, Номер коммутационной программы: S0530, Измеренный ток длительной нагрузки: 20 А, Напряжение: 690 В
Наличие
Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена
Требуется запрос производителю.
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос завтра 13.03.2026 в течение дня.
Доставка
По всей России.
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Удобно для запроса одной позиции
Характеристики товаров
- Наряду с коммутационными элементами компактные поворотные выключатели разработаны для применения в области электроэнергетики
- Применение высококачественных материалов обеспечивает продолжительный срок службы механических и электрических компонентов
- Разнообразные сертификаты обеспечивают возможность применения по всему миру
- Повышенная безопасность благодаря пластиковым нетокопроводящим частям
- Благодаря особому конструктивному исполнению клеммные контакты защищены от прикосновений согласно BGV A2
- Данный поворотный выключатель не содержит кадмия и соответствует требованиям Директивы об ограничении применения опасных веществ в электрических и электронных приборах (RoHS)
Общие сведения

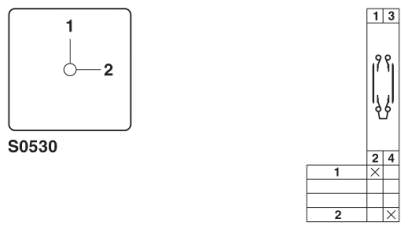

Количество точек подключения 4 Цвет серебристый / черный Функция поворотного переключателя 1 ‑ 2 Номер коммутационной программы S0530 Угол коммутации 90 ° Измеренный ток длительной нагрузки 20 А Расчетное импульсное напряжение 6 кВ 690 В Дополнительный текст Относится к сетям с заземленной нулевой точкой, категория перенапряжения III, степень загрязнения 3 Расчетный рабочий ток согласно AC-15 (включение магнитных приводов, реле, клапанов, втягивающих электромагнитов) 5 А (220 - 240 В) 4 А (380 - 440 В) Расчетный рабочий ток согласно AC-21A (включение омической нагрузки с незначительной перегрузкой) 20 А Расчетный рабочий ток согласно AC-22A (включение смешанной омической нагрузки и индуктивной нагрузки с незначительной перегрузкой) 20 А (220 - 500 В) 20 А (660 - 690 В) Коммутационная способность согласно AC-3 (прямой пуск асинхронных электродвигателей с короткозамкнутым ротором, отключение во время работы, пуск по схеме звезда-треугольник (CH16B)) 3 кВт (220 - 240 В; 3-фазный, 3-полюсный) 5,5 кВт (380 - 440 В; 3-фазный, 3-полюсный) 5,5 кВт (500 В; 3-фазный, 3-полюсный) 5,5 кВт (660 - 690 В; 3-фазный, 3-полюсный) 0,6 кВт (110 - 120 В; 1-фазный, 2-полюсный) 2,2 кВт (220 - 240 В; 1-фазный, 2-полюсный) 3 кВт (380 - 440 В; 1-фазный, 2-полюсный) Коммутационная способность согласно AC-4 (запуск асинхронных электродвигателей с короткозамкнутым ротором, реверсирование, торможение противотоком, перемещение коротким ходом) 0,55 кВт (220 - 240 В; 3-фазный, 3-полюсный) 1,5 кВт (380 - 440 В; 3-фазный, 3-полюсный) 1,5 кВт (500 В; 3-фазный, 3-полюсный) 1,5 кВт (660 - 690 В; 3-фазный, 3-полюсный) 0,3 кВт (110 - 120 В; 1-фазный, 2-полюсный) 0,75 кВт (220 - 240 В; 1-фазный, 2-полюсный) 1,5 кВт (380 - 440 В; 1-фазный, 2-полюсный) Включаемая мощность согласно AC-23A (частое включение двигателей или других высокоиндуктивных потребителей) 3,7 кВт (220 - 240 В; 3-фазный, 3-полюсный) 7,5 кВт (380 - 440 В; 3-фазный, 3-полюсный) 7,5 кВт (500 В; 3-фазный, 3-полюсный) 7,5 кВт (660 - 690 В; 3-фазный, 3-полюсный) 0,75 кВт (110 - 120 В; 1-фазный, 2-полюсный) 2,5 кВт (220 - 240 В; 1-фазный, 2-полюсный) 3,7 кВт (380 - 440 В; 1-фазный, 2-полюсный) Отключающая способность 150 А (220 - 240 В) 150 А (380 - 440 В) 80 А (660 - 690 В) Стойкость к коротким замыканиям IP при максимальном номинале предохранителя 25 А Дополнительный текст Характеристика gL/gG Расчетная стойкость к воздействию коротких замыканий 140 А Дополнительный текст Ток 1 s Размеры
Ширина 48 мм Длина 62,5 мм Высота 48 мм Диаметр отверстий 7 мм Высота конструкции 29,00 мм Монтажная глубина 33,50 мм Окружающие условия
Температура окружающей среды (при эксплуатации) -35 °C ... 55 °C (Открыт, при 100% нагрузке, с пиками до 60 °C) -35 °C ... 35 °C (Закрыт, при 100% нагрузке, с пиками до 60 °C) Параметры подключения
Сечение жесткого проводника мин. 0,5 мм² Сечение жесткого проводника макс. 2,5 мм² Сечение провода AWG/kcmil, мин. 20 Сечение провода AWG/kcmil, макс. 14 Сечение гибкого проводника мин. 0,75 мм² Сечение гибкого проводника макс. 2,5 мм² Мин. сечение гибкого проводника AWG 18 Сечение гибкого проводника AWG, макс. 14 Сечение проводника / гибкий с наконечником без пластмассовой втулки, мин. 2,5 мм² Сечение проводника / гибкий с наконечником без пластмассовой втулки, макс. 2,5 мм² Сечение проводника / гибкий с наконечником с пластмассовой втулкой, мин. 1,5 мм² Сечение проводника / гибкий с наконечником с пластмассовой втулкой, макс. 1,5 мм² 2 жестких провода одинакового сечения, мин. 0,5 мм² 2 жестких провода одинакового сечения, макс. 2,5 мм² 2 проводника одинакового сечения AWG, жесткие, мин. 20 2 проводника одинакового сечения AWG, жесткие, макс. 14 2 гибких провода одинакового сечения, мин. 0,75 мм² 2 гибких провода одинакового сечения, макс. 2,5 мм² 2 проводника одинакового сечения AWG, гибкие, мин. 18 2 проводника одинакового сечения AWG, гибкие, макс. 14 2 проводника одинакового сечения / гибкие с кабельными наконечниками без пластмассовой втулки, мин. 2,5 мм² 2 проводника одинакового сечения / гибкие с кабельными наконечниками без пластмассовой втулки, макс. 2,5 мм² 2 проводника одинакового сечения / гибкие с кабельными наконечниками с пластмассовой втулкой, мин. 1,5 мм² 2 проводника одинакового сечения / гибкие с кабельными наконечниками с пластмассовой втулкой, макс. 1,5 мм²
Товар на сайте производителя: Phoenix Contact 3069725
