Phoenix Contact — Клемма для высокого тока - UKH 70-3L/N/FE-F - 3076604

для прямого монтажа
Подсоединение алюминиевых проводников. Дальнейшие указания в разделе загрузки
Клемма для высокого тока, Тип подключения: Винтовые зажимы, Полюсов: 5, Сечение: 16 мм² - 95 мм², AWG: 4 - 3/0, Ширина: 101,5 мм, Высота: 80 мм, Цвет: серый/синий/черно-желтый, Тип монтажа: Непосредственное резьбовое
Артикул «Первый ZIP»:93030
Артикул производителя:3076604
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Характеристики товаров

    • Благодаря трехточечному центрированию провода в призматической втулке обеспечивается надежное подсоединение кабеля
    • Уменьшение переходного сопротивления на контактных поверхностях путем рифления
    • Винтовое крепление в корпусе клеммы с помощью пружинного элемента

    Коммерческие данные

    Упаковочная единица 2 stk
    Минимальный объем заказа 2 stk
    Страница каталога Стр. 36 (C-3-2013)
    GTIN 4046356654180
    Вес/шт. (без упаковки) 784,950 GRM

  • Общие сведения

    Количество ярусов 1
    Количество точек подключения 10
    Цвет серый/синий/черно-желтый
    Изоляционный материал PA
    Класс воспламеняемости согласно UL 94 V0
    Максимальный ток нагрузки 192 А (при сечении кабеля 70 мм²)
    Расчетное импульсное напряжение 8 кВ
    Степень загрязнения 3
    Категория перенапряжения III
    Группа изоляционного материала I
    Подключение согласно стандарту МЭК 60947-7-1
    Максимальный ток нагрузки (нижний ярус) 192 А
    Дополнительный текст при сечении кабеля 70 мм²
    Номинальный ток IN (нижний ярус) 192 А
    Номинальное напряжение UN 1000 В
    Открытая боковая стенка nein
    Полюсов 5

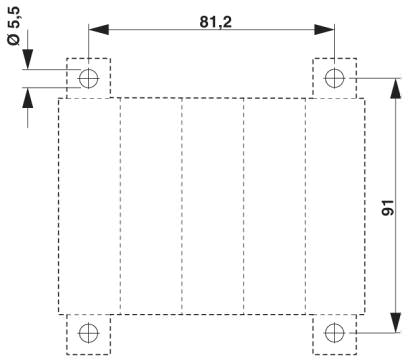

    Размеры

    Ширина 101,5 мм
    Длина 103,4 мм
    Высота 80 мм

    Характеристики клемм

    Подключение согласно стандарту МЭК 60947-7-1
    Тип подключения Винтовые зажимы
    Указание Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников.
    Сечение жесткого проводника мин. 16 мм²
    Сечение жесткого проводника макс. 95 мм²
    Сечение провода AWG/kcmil, мин. 4
    Сечение провода AWG/kcmil, макс. 3/0
    Сечение гибкого проводника мин. 25 мм²
    Сечение гибкого проводника макс. 70 мм²
    Мин. сечение гибкого проводника AWG 3
    Сечение гибкого проводника AWG, макс. 2/0
    Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. 16 мм²
    Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. 70 мм²
    Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. 16 мм²
    Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. 70 мм²
    2 жестких провода одинакового сечения, мин. 16 мм²
    2 жестких провода одинакового сечения, макс. 25 мм²
    2 гибких провода одинакового сечения, мин. 16 мм²
    2 гибких провода одинакового сечения, макс. 25 мм²
    2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. 16 мм²
    2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. 25 мм²
    Длина снятия изоляции 24 мм
    Калиберная пробка A11
    Резьба винтов M8
    Мин. момент затяжки 8 Нм
    Момент затяжки, макс. 10 Нм

    eCl@ss

    eCl@ss 4.0 27141120
    eCl@ss 4.1 27141120
    eCl@ss 5.0 27141120
    eCl@ss 5.1 27141120
    eCl@ss 6.0 27141120
    eCl@ss 7.0 27141120
    eCl@ss 8.0 27141120

    ETIM

    ETIM 3.0 EC000897
    ETIM 4.0 EC000901
    ETIM 5.0 EC000897

    UNSPSC

    UNSPSC 6.01 30211811
    UNSPSC 7.0901 39121410
    UNSPSC 11 39121410
    UNSPSC 12.01 39121410
    UNSPSC 13.2 39121410
