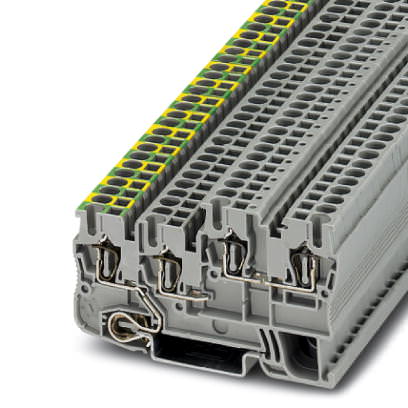

Phoenix Contact — . Заземляющие клеммы для выполнения проводки в зданиях - STIO 2,5/3-PE/B/L - 3209044
Наличие
Цена
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос сегодня в течение дня.
Доставка
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Характеристики товаров
- Трехпроводная выходная клемма аналогичной формы с разъемом PE в нижнем ярусе, для подключения исполнительных устройств
- Клеммы питания могут быть установлены в любой точке клеммной колодки для подачи питания или расширения
- Модели со световым индикатором для отображения состояния коммутирующих элементов
- Простое шунтирование и разветвления цепей с помощью запатентованных перемычек системы CLIPLINE complete
- Для компактной и быстрой разводки трехпроводных датчиков и исполнительных устройств
- Верхний ярус используется для подключения сигнального провода, а нижние – для распределения положительного и отрицательного потенциала
- Подача напряжения обеспечивается клеммой питания STIO-IN
Общие сведения
Количество ярусов 3 Количество точек подключения 4 Цвет cерый Изоляционный материал PA Класс воспламеняемости согласно UL 94 V0 Расчетное импульсное напряжение 4 кВ Степень загрязнения 3 Категория перенапряжения III Группа изоляционного материала I Подключение согласно стандарту МЭК 60947-7-1 / МЭК 60947-7-2 Максимальный ток нагрузки (нижний ярус) 18 А Дополнительный текст для кабеля сечением 4 мм² Поперечное сечение Номинальный ток IN (нижний ярус) 18 А Номинальное напряжение UN 250 В Открытая боковая стенка ja Спецификация испытания защиты от прикосновений DIN EN 50274 (VDE 0660-514):2002-11 Безопасность при прикосновении руками обеспечивается Безопасность при прикосновении пальцами обеспечивается Заданное значение испытательного импульсного напряжения 4,8 кВ Результат испытаний импульсным напряжением Испытание проведено Заданное значение испытательного переменного напряжения 1,5 кВ Результат испытания с изменением напряжения Испытание проведено Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) Испытание проведено Испытание на изгиб Скорость вращения 10 об/мин. Испытание на изгиб при вращении 135 Испытание на изгиб Сечение провода/Масса 0,08 мм² / 0,1 кг 2,5 мм²/0,7 кг 4 мм²/0,9 кг Результат испытания на изгиб Испытание проведено Испытание на растяжение, сечение провода 0,08 мм² Растягивающее усилие, заданное значение 5 Н Испытание на растяжение, сечение провода 2,5 мм² Растягивающее усилие, заданное значение 50 Н Испытание на растяжение, сечение провода 4 мм² Растягивающее усилие, заданное значение 60 Н Результат испытания на растяжение Испытание проведено Прочность насадки на крепежное основание NS 35 Заданное значение 1 Н Результат испытаний глухой посадки Испытание проведено Результат проверки падения напряжения Испытание проведено Испытание на нагревание Испытание проведено Испытание на устойчивость к воздействию короткого замыкания Сечение провода 2,5 мм² Кратковременный ток 0,3 кA Результат проверки стойкости к току КЗ Испытание проведено Испытание на старение безвинтовых клемм Температурные циклы 192 Результат испытаний на старение Испытание проведено Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия 30 c Результат термических испытаний Испытание проведено Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 120 °C Характеристики клемм
Указание Bitte beachten Sie die Strombelastbarkeit der Tragschienen. Тип подключения Пружинный зажим Сечение жесткого проводника мин. 0,08 мм² Сечение жесткого проводника макс. 4 мм² Сечение гибкого проводника мин. 0,08 мм² Сечение гибкого проводника макс. 2,5 мм² Сечение провода AWG/kcmil, мин. 28 Сечение провода AWG/kcmil, макс. 12 Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. 0,14 мм² Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. 2,5 мм² Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. 0,14 мм² Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. 2,5 мм² 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. 0,5 мм² Длина снятия изоляции 10 мм Калиберная пробка A3
