Описание изделия

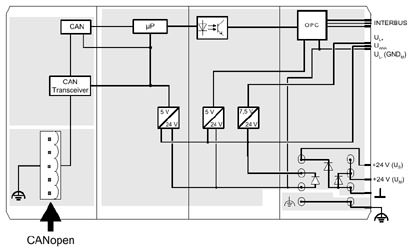

Устройство сопряжения с полевой шиной CANopen® позволяет использовать комплект для автоматизации INTERBUS-Inline также и в сети CANopen®. С помощью устройства сопряжения с полевой шиной станция INTERBUS-Inline может быть подключена к любой точке сети CANopen®. Устройство сопряжения с полевой шиной в отношении CANopen® представляет собой ведомое устройство (Slave), а в отношении локальной шины INTERBUS-Inline нижнего уровня - ведущее устройство (Master).

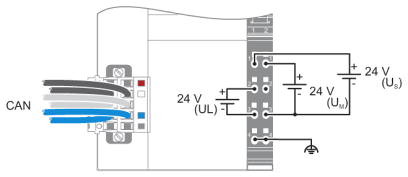

Адрес ведомого устройства CANopen® может быть легко задан с помощью DIP-переключателя. Подключение CANopen® производится с помощью штекера Twin Combicon. Рабочее напряжение может подаваться к устройству сопряжения с полевой шиной и электронной цепи подключенной системы автоматизации через отдельный штекер питания.
Для проектирования CANopen® в службе поддержки (см. ниже) можно заказать последнюю версию файла EDS (Electronica Data Sheet - лист электронных данных). Устройством сопряжения с полевой шиной CANopen® также поддерживается диагностический модуль INTERBUS-Inline, используемый при создании стандартной диагностике CANopen®. Точный диагностический контроль осуществляется с помощью светодиодных индикаторов.
При проектировании необходимо обеспечить,
чтобы суммарный ток (в логических цепях) для всех подключенных к сети CANopen® клемм не превышал допустимого полного тока 2 А. Количество присоединяемых клеммных модулей (зависит от конфигурации станции) не должно превышать 63.Окружающие условия
Температура окружающей среды (при эксплуатации) -25 °C ... 55 °C Температура окружающей среды (хранение/транспорт) -45 °C ... 85 °C Допустимая отн. влажность воздуха (при эксплуатации) 10 % ... 95 % (согласно DIN EN 61131-2) Допустимая влажность воздуха (хранение / транспортировка) 10 % ... 95 % (согласно DIN EN 61131-2) Давление воздуха (при эксплуатации) 70 кПа ... 106 кПа (До 3000 м над уровнем моря) Давление воздуха (хранение / транспортировка) 70 кПа ... 106 кПа (До 3000 м над уровнем моря) Степень защиты IP20 Общие сведения
Масса 240 г Указания по значениям массы Со штекером Тип монтажа Монтажная рейка Степень защиты III, IEC 61140, EN 61140, VDE 0140-1 Испытательный участок CANopen® / локальная шина 500 В Интерфейсы
Система на базе полевой шины Lokalbus Наименование Локальная шина Inline Тип подключения Распределитель Inline Скорость передачи данных 500 kBit/s Система на базе полевой шины CANopen® Наименование CANopen® Тип подключения 2x 5-контактный штекер TWIN-COMBICON Скорость передачи данных 1 MBaud, 500 kBaud, 250 kBaud, 125 kBaud, 50 kBaud, 20 kBaud, 10 kBaud (настраивается DIP-переключателем или с помощью функций программирования) Распределение адресного пространства 0 ... 63, настраиваемое Наименование Питание Тип подключения 8-контактная поточная вилка Системные ограничения устройств сопряжения с шиной
Количество оконечных устройств, подключаемых к локальной шине макс. 63 Количество оконечных устройств с каналом параметров макс. 8 Количество ответвительных клемм с отводом для удаленной шины 0 Питание электронного модуля
Электропитание 24 В DC Диапазон напряжения питания 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) Потребляемый ток макс. 1,25 А (из UBK) Потенциалы Inline
Напряжение в логической схеме UL 7,5 В DC ±5 % Ток питания при UL макс. 2 A DC Напряжение питания главной цепи UM 24 В DC -15 % / +20 % (согласно EN 61131-2) Ток питания при UM макс. 8 A DC (Сумма UM + US) Напряжение питания на сегменте US 24 В DC -15 % / +20 % (согласно EN 61131-2) Ток питания при US макс. 8 A DC (Сумма UM + US) Напряжение питания периферийных устройств UANA 24 В DC -15 % / +20 % (согласно EN 61131-2) Ток питания при UANA макс. 0,5 A DC
