Phoenix Contact — . Шинный штекер D-SUB - SUBCON-PLUS-CAN - 2744694

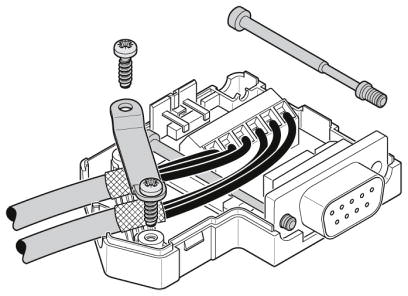

Сборочный чертеж
Подключение проводов
Разъем D-SUB, 9-полюсный, гнездо, с двумя кабельными вводами, расположенными под углом 35° на одном ряду клемм, шинная система: CAN, CANopen®, SafetyBus-P до 1 Мбит/с, нагрузочные резисторы подключаются ползунковым переключателем, расположение выводов: 2,3,7; винтовые клеммы
Артикул «Первый ZIP»:107910
Артикул производителя:2744694
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 02.09.2025 в течение дня.

Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Характеристики товаров

    • Отдельные клеммы для шинных проводов
    • Высокая скорость передачи данных
    • Посегментный ввод в эксплуатацию
    • Гибкий выбор кабельного ввода
    • Сборка в полевых условиях
    • Высокая стойкость к воздействию ЭМ-излучений
    • Предназначен для шинного кабеля, соответствующего проектным рекомендациям CiA 303-1 с, с внешним диаметром 8 мм
    • Возможность подключения нагрузочного резистора

    Коммерческие данные

    Упаковочная единица 1 stk
    Страница каталога Стр. 443 (C-8-2013)
    GTIN 4017918821760
    Вес/шт. (без упаковки) 54,300 GRM

  • Размеры

    Макс. диаметр кабеля 10 мм
    Мин. диаметр кабеля 6 мм
    Ширина 16 мм
    Высота 44 мм
    Длина 60 мм

    Окружающие условия

    Температура окружающей среды (при эксплуатации) -20 °C ... 75 °C
    Температура окружающей среды (хранение/транспорт) -25 °C ... 80 °C
    Высота 5000 м (Ограничение см. в заявлении производителя)

    Общие сведения

    Номинальное напряжение UN 50 В
    Номинальный ток IN 100 мА
    Шинная система CAN, CANopen, SafetyBus-P
    Сигнал CAN
    CANopen®
    SafetyBUS p
    Циклы установки > 200
    Крепежные винты SUBCON 4-40 UNC
    Момент затяжки 0,4 Нм
    Материал корпуса ABS, с металлическим покрытием
    Расположение выводов 2,3,7

    Характеристики клемм

    Подключение Штекерная часть разъема D-SUB
    Полюсов 9
    Тип подключения Розетка D-SUB
    Нагрузочный резистор 120 Ω (подключается снаружи)
    Подключение Клеммы для печатного монтажа
    Тип подключения Винтовые зажимы
    Сечение гибкого проводника мин. 0,14 мм²
    Сечение гибкого проводника макс. 1 мм²
    Сечение жесткого проводника мин. 0,14 мм²
    Сечение жесткого проводника макс. 1,5 мм²
    Мин. сечение гибкого проводника AWG 26
    Сечение гибкого проводника AWG, макс. 18
    Сечение провода AWG/kcmil, мин. 26
    Сечение провода AWG/kcmil, макс. 16
    Длина снятия изоляции 5 мм
    Момент затяжки 0,4 Нм

    eCl@ss

    eCl@ss 4.0 27140816
    eCl@ss 4.1 27140816
    eCl@ss 5.0 27143424
    eCl@ss 5.1 27143424
    eCl@ss 6.0 27143424
    eCl@ss 7.0 27440209
    eCl@ss 8.0 27440302

    ETIM

    ETIM 2.0 EC001132
    ETIM 3.0 EC001132
    ETIM 4.0 EC001132
    ETIM 5.0 EC001132

    UNSPSC

    UNSPSC 6.01 30211802
    UNSPSC 7.0901 39121402
    UNSPSC 11 39121402
    UNSPSC 12.01 39121402
    UNSPSC 13.2 39121402
