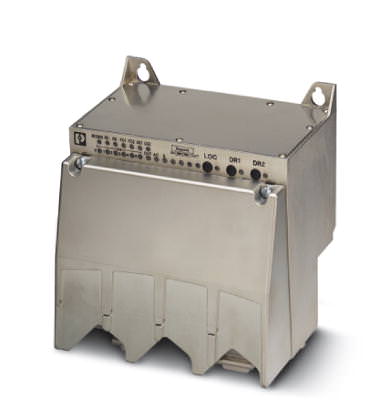

Phoenix Contact — . Пускатели электродвигателя - IBS RL 480 MLR R DIO6/1-LK - 2737384
Электромеханический реверсивный пускатель электродвигателя для INTERBUS; оптоволоконная технология, скорость передачи 500 кбод, входы (24 В пост. тока), встроенное реле защиты электродвигателя (220 В пер. тока - 480 В пер. тока, максимум 8 А), подключение датчиков посредством 5-контактных гнезд M12, прочный металлический корпус, степень защиты IP67
Наличие
Только под заказ.
Ориентировочный срок поставки: от 42 дней.
Цена
Требуется запрос производителю.
Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.
Ответим на Ваш запрос завтра 26.08.2025 в течение дня.
Доставка
По всей России.
- транспортной компанией на Ваш выбор
- самовывоз из офиса в Санкт-Петербурге
- бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Удобно для запроса одной позиции
Характеристики товаров
- Прочный металлический корпус
- Широкий спектр диагностических функций, включая функцию контроля тока двигателя
- Аварийное обслуживание прямо с устройства или внешними элементами управления
- Штекерные разъемы М12 для цифровых входов
- Штекерные разъемы COMBICON для выхода двигателя
- Штекерные разъемы Ruggedline для системы INTERBUS с оптоволоконным кабелем и источником питания
Окружающие условия
Температура окружающей среды (при эксплуатации) 0 °C ... 55 °C Температура окружающей среды (хранение/транспорт) -25 °C ... 70 °C Допустимая отн. влажность воздуха (при эксплуатации) 100 % Допустимая влажность воздуха (хранение / транспортировка) 95 % (без выпадения конденсата) Давление воздуха (при эксплуатации) 860 гПа ... 1080 гПа (До 1500 м над уровнем моря) Давление воздуха (хранение / транспортировка) 660 гПа ... 1080 гПа (До 3500 м над уровнем моря) Степень защиты IP65/IP67 Интерфейсы
Система на базе полевой шины INTERBUS Наименование Удаленная шина INTERBUS Тип подключения Оптоволоконный кабель Скорость передачи данных 500 kBit/s Питание электронного модуля
Электропитание 24 В DC Диапазон напряжения питания 18,5 В DC ... 32 В DC (С учетом коэффициента пульсации) Пульсация 3,6 VSS Потребляемый ток Тип. 90 мА (Плюс ток питания датчиков) Разъем для подключение сети
Наименование Разъем для подключение сети Тип подключения POWER-COMBICON с серебряными контактами Обозначение, место соединения Клеммная колодка; X11 и X12 Полюсов 4 Допустимое сечение жил кабеля 2,5 мм² ... 4 мм² Рабочее напряжение 230 В AC ... 480 В AC ±10 % (Линейное напряжение) Максимально допустимая нагрузка по току 20 А Выход пускателя электродвигателя
Тип подключения POWER-COMBICON Количество 1 Обозначение, место соединения X10 Полюсов 8 Резьбовой крепежный элемент Pg Pg16 Рабочее напряжение 230 В AC ... 480 В AC Диапазон частот 50 Гц ... 60 кГц Диапазон номинальных токов 0,2 А ... 8 А (с возможностью параметрирования, учитывать кривую изменения состояний) Категория использования В соответствии с AC 3 Частота переключений максимум 5 коммутационных циклов в минуту Время пуска электродвигателя 1 c Контроль электродвигателя
Настройка параметров С помощью INTERBUS Быстрое отключение ≥ 40 А (Через 1 с при Iном. > 3,6 A) Пускатель электродвигателя тормозной системы
Ток длительной нагрузки макс. 1 А Тип контактов Контакт механического реле Способ подключения Клеммные колодки POWER-COMBICON Напряжение питающей сети 12 В AC/DC ... 480 В AC/DC Цифровые входы
Наименование, вход Цифровые входы Количество входов 6 Тип подключения Штекерный соединитель M12 Способ подключения 3-, 4-проводная схема Полюсов 5 Входное напряжение 24 В DC (DIN EN 61131-2) Диапазон входных напряжений, сигнал "0" 0 В ... 5 В Диапазон входных напряжений, сигнал "1" 11 В ... 30 В Типичный входной ток одного канала 5 мА (При US1 = 24 В) Время фильтрации 3 мс Питание датчика UINI = US1 минус 1 В 50 мА Защита от обратного напряжения в индуктивных цепях, электронная защита от короткого замыкания Цифровые выходы
Количество выходов 1 Тип подключения Штекерный соединитель M12 Полюсов 5 Выходной ток 0,5 А Минимальное входное напряжение при номинальном токе US1 минус 2 В Наименование защиты электронная защита от короткого замыкания / перегрузки Общие сведения
Масса 3,8 кг Тип монтажа Настенный монтаж Степень защиты I, IEC 61140, EN 61140, VDE 0140-1 Воздушные пути и пути утечки согласно EN 50178: 1998 Диагностические сообщения Авария сетевого питания, обрыв фазы, перегорание предохранителя Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (E) на пускателе электродвигателя Штекер электродвигателя не подключен, превышена допустимая температура электродвигателя, короткое замыкание в цепи терморезистора Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (E) на пускателе электродвигателя Пропадание питания датчика Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (E) на пускателе электродвигателя Пропадание питания исполнительного элемента Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (E) на пускателе электродвигателя Ток перегрузки электродвигателя Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (E) на пускателе электродвигателя Не управляется выходной каскад Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (E) на пускателе электродвигателя Ошибка модуля после проведения самодиагностики Выдача сообщений в ведущем устройстве
