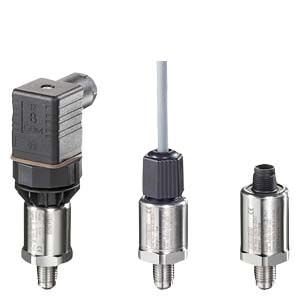

SITRANS P200 Siemens

Список изделий: SITRANS P200 (1 товар)

Область применения

Преобразователь SITRANS P200 для измерения избыточного и абсолютного давления применяется в следующих областях:

Машиностроение
Судостроение
Энергетика
Химическая промышленность
Водоснабжение

Обзор

Измерительный преобразователь SITRANS P200 предназначен для измерения избыточного и абсолютного давления жидкостей, газов, и паров.

Керамическая измерительная ячейка
Диапазон измерения избыточного и абсолютного давления от 1..60 бар
Прибор общего назначения

Дизайн

Конструкция устройства без взрывозащиты

Измерительный преобразователь давления состоит из пьезорезистивной измерительной ячейки с мембраной, размещенной в корпусе из нержавеющей стали. Устройство может использоваться с коннектором по EN 175301-803-A (IP65), круглым штекером M12 (IP67), кабелем (IP67) или быстросъемным кабельным соединением (IP67) (электрическое подключение). Диапазон выходного сигнала 4 .. 20 mA или 0 ..10 В.

Конструкция устройства со взрывозащитой

Измерительный преобразователь давления состоит из пьезорезистивной измерительной ячейки с мембраной, размещенной в корпусе из нержавеющей стали. Устройство может использоваться с коннектором по EN 175301-803-A (IP65) или круглым штекером M12 (IP67) (электрическое подключение). Диапазон выходного сигнала 4 .. 20 мA.

Функции

Преобразователь давления измеряет избыточное и абсолютное давление жидкостей и газов, а так же уровень жидкостей.

Принцип работы

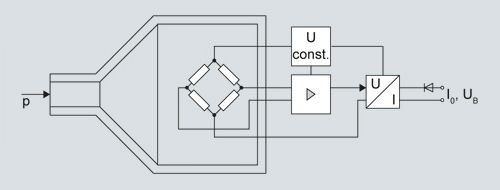

Функциональная схема работы измерительного преобразователя SITRANS P200 (7MF1565-...)

В керамической измерительной ячейке размещается тонкопленочный мост сопротивления, на который через керамическую мембрану подается рабочее давление p.

Выходное напряжение измерительной ячейки преобразуется усилителем в выходной ток 4 .. 20 мA или выходное напряжение от 0 .. 10 В пост.тока.

Выходной ток и выходной напряжение пропорциональны давлению на входе.

Чертеж

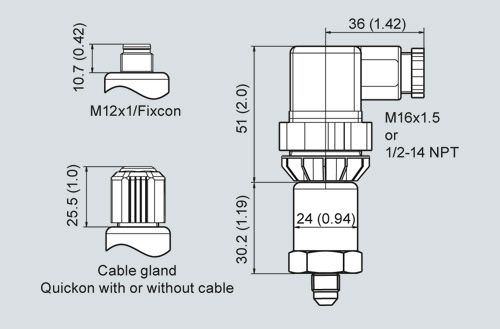

SITRANS P200, электрические соединения, размеры в мм

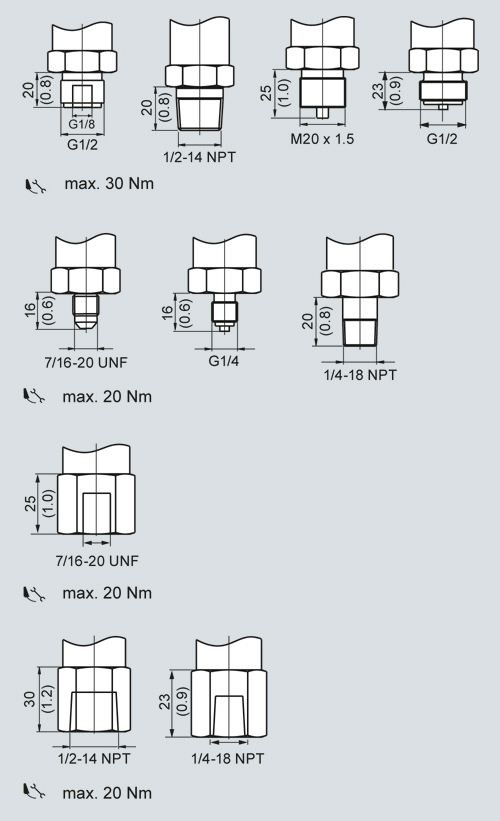

SITRANS P200, соединения с процессом, размеры в мм

Особенности

Высокая точность измерения
Прочный корпус из нержавеющей стали
Высокая устойчивость к перегрузкам
Для агрессивных и неагрессивных веществ
Для измерения давления жидкостей, газов и паров
Компактный дизайн

Схема подключения

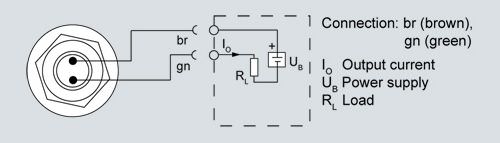

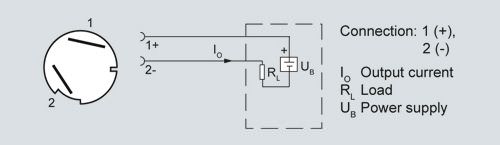

Подключение к источнику тока и разъему по EN 175301

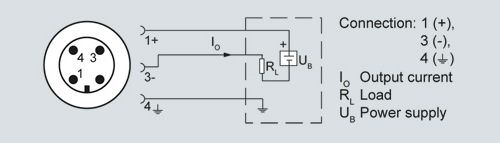

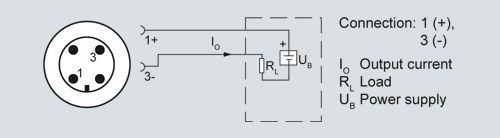

Подключение к источнику тока и разъему по M12x1

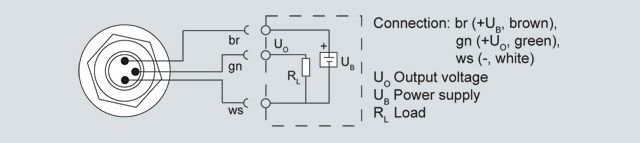

Подключение к источнику тока и кабелю

Подключение к источнику тока и быстросъемному кабельному соединению

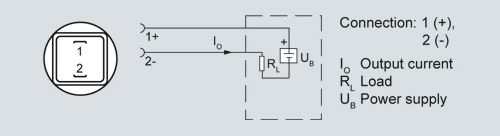

Подключение к источнику тока и разъему по EN 175301

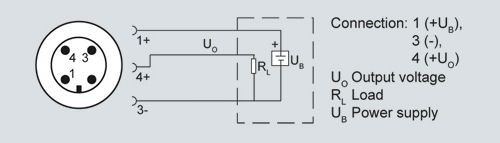

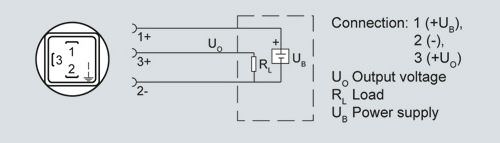

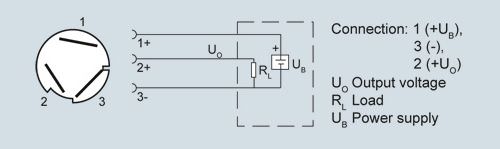

Подключение к источнику напряжения и разъему по M12x1

Подключение к источнику напряжения и кабелю

Подключение к источнику напряжения и быстросъемному кабельному соединению

Версия со взрывозащитой: 4 ... 20 мA

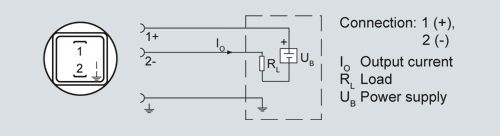

Заземление подключено непосредственно к корпусу преобразователя

Подключение к источнику тока и разъему по EN 175301 (Ex)

Подключение к источнику тока и разъему по M12x1 (Ex)

Технические данные

Применение
Измерение избыточного и абсолютного давления	Жидкости, газы, пары.
Принцип работы
Принцип измерения	Пьезорезистивная измерительная ячейка (керамическая мембрана)
Измеряемая величина	Избыточное и абсолютное давление
Входы
Диапазон измерения
Избыточное давление Метрическая система	1 … 60 бар
Абсолютное давление Метрическая система	0.6 … 16 бар
Выход
Ток	4 ... 20 мA
Нагрузка	(U_B - 10 В) / 0.02 A
Вспомогательное питание U_B	DC 7 ... 33 V (10 ... 30 V for Ex)
Напряжение	0 ... 10 V DC
Нагрузка	≥ 10 kΩ
Вспомогательное питание U_B	12 ... 33 V DC
Потребляемая мощность	< 7 mA при 10 kΩ
Кривая характеристики	Линейно возрастающая
Точность измерения
Погрешность измерения 25 °C, включая основную погрешность, гистерезис и повторяемость	Типичная: 0.25 % от конечного значения Максимальная: 0.5 % от конечного значения
Время отклика T99	< 0.1 с
Долговременный дрейф
Для нижнего и верхнего предела диапазона измерения	0.25 % от верхнего предела измерения/год
Влияние температуры окружающей среды
Для нижнего и верхнего предела диапазона измерения	0.25 %/10 K от верхнего предела измерения
Влияние вибрации (по IEC 60068-2-6)	0.005 %/г до 500 Гц во всех направлениях
Влияние источника энергии	0.005 %/V
Условия эксплуатации
Рабочая температура в зависимости от материала прокладки	-30 ... +120 °C
Температура окружающей среды	-25 ... +85 °C
Температура хранения	-50 ... +100 °C
Степень защиты (по EN 60529)	IP 65 с коннектором EN 175301-803-A IP 67 с круглым штекером M12 IP 67 с кабелем IP 67 с быстросъемным кабельным соединением
Электромагнитная совместимость	согласно EN 61326-1/-2/-3 согласно NAMUR NE21, только для версий ATEX с максимальным отклонением измерения ≤ 1 %
Конструкция
Вес	Приблизит. 0.090 кг
Подключение к процессу	См. габаритные чертежи
Электрические подключения	Коннектор по EN 175301-803-A Форма A с кабельным вводом M16x1.5 или ½-14 NPT или Pg 11 M12 штекер 2 или 3-жильный (0.5 мм²) кабель (∅ ± 5.4 мм) Быстроесъемное кабельное соединение
Материалы частей, соприкасающихся с веществом
Измерительная ячейка	AI₂O₃ - 96 %
Подключение к процессу	Нержавеющая сталь, мат. No. 1.4404 (SST 316 L)
Прокладка FPM (стандарт) Неопрен Пербутан EPDM	-15 ... +125 °C -35 ... +100 °C -20 ... +100 °C -40 ... +145 °C, допускается к использованию с питьевой водой
Материалы частей, не соприкасающихся с веществом
Корпус	Нержавеющая сталь, мат. No. 1.4404 (SST 316 L)
Стойка	Пластик
Кабели	ПВХ
Сертификаты и допуски
Классификация согласно Директиве ЕС по оборудованию, работающему под давлением (PED 97/23/EC)	Для газов флюидной группы 1 и жидкостей флюидной группы 1, соответствует требованиям статьи 3, параграфу 3 (надлежащая инженерная практика)
Морской регистр Lloyds (LR)	Одобрено
Морской регистр Germanischer Lloyds (GL)	Одобрено
Американское бюро судоходства (ABS)	Одобрено
Bureau Veritas (BV)	Одобрено
Det Norske Veritas (DNV)	Одобрено
Разрешение на использование с питьевой водой (Американское химическое общество)	Одобрено
GOST	Одобрено
Взрывозащита
Искробезопасность "i" (только с токовым выходом)	Ex II 1/2 G Ex ia IIC T4 Ga/Gb Ex II 1/2 D Ex ia IIIC T125 °C Da/Db
Сертификат типовых испытаний (ЕС)	SEV 10 ATEX 0146
Подключение к сертифицированным искробезопасным резистивным цепям с максимальными значениями:	U_i ≤ 30 V DC; I_i ≤ 100 mA; P_i ≤ 0.75 W
Эффективная внутренняя индуктивность и емкость для версий со штекерами по EN 175301-803-A и M12	L_i = 0 nH; C_i = 0 nF
