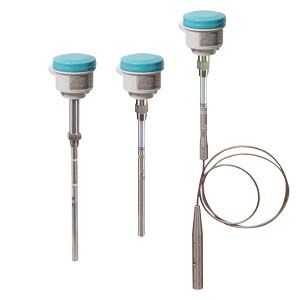

Pointek CLS 300 Siemens

Область применения



Pointek CLS 300 предлагает точную, надежную сигнализацию предельного уровня даже в особых промышленных условиях эксплуатации с высоким давлением и высокими температурами. Он измеряет жидкости, сыпучие вещества, взвеси, разделительные слои и комбинации клейких материалов (с или без проводимости). Герметическая электроника нечувствительна к конденсации, пыли или вибрации. Все части, соприкасающиеся с измеряемым веществом,изготовлены из нержавеющей стали и имеют активный слой с покрытием PFA Teflon для высокой химической стойкости. Для использования при высоких температурах имеются керамические материалы. Может осуществляться точное измерение материалов с высокой или низкой диэлектрической постоянной. Благодаря уникальной технологии Active Shield игнорируются паразитирующие влияния и налипания материала. Уникальная модульная конструкция предлагает широкий выбор конфигураций, подсоединений к процессу, удлинителей и допусков для выполнения требований по температуре и давлению при специальных использованиях. Кроме этого облегчается заказ и уменьшаются требования к хранению. Поставляются зонды различных конфигураций, среди них стержневые и кабельные конструкции.



Обзор



Pointek CLS 300 это емкостный сигнализатор уровня для регистрации разделительных слоев, сыпучих веществ, жидкостей, взвесей и клейких материалов в тяжелых условиях работы, с низким/высоким давлением, высокими температурами, коррозивными и абразивными веществами.

Характеристика



 Pointek CLS300 Кривые снижения рабочих параметров давления/температура (7ML5510)

Pointek CLS300 Кривые снижения рабочих параметров давления/температура (7ML5507)



Pointek CLS300 Кривые снижения рабочих параметров давления/температура (7ML5506)

Pointek CLS300 Кривые снижения рабочих параметров давления/температура (7ML5508)



Pointek CLS300 Кривые снижения рабочих параметров давления/температура (7ML5506)

Pointek CLS300 Кривые снижения рабочих параметров давления/температура (7ML5508)



Конфигурация



Установка Pointek CLS 300

Чертеж



Размеры Pointek CLS 300

Особенности


  • Запатентованная технология Mercap Active Shield
  • Высокочувствительный зонд
  • Не чувствителен к налипанию материала
  • Быстрая недорогая настройка с СИД-контролем
  • Универсальное электропитание и электроника
  • Простой монтаж и техническое обслуживание
  • Несколько выходов

Схема подключения



Соединения Pointek CLS 300

Технические данные



Pointek CLS 300



Принцип работы



Принцип измерения

Емкостная регистрация уровня

Частота измерений

600 кГц макс.

Вход



Измеряемая величина

Мин. и макс.

Выход



Выходной сигнал



  • Релейный выход

Реле с определением отказа переключающий контакт (принцип рабочего тока или тока покоя, по выбору)

  • Макс. нагрузка контакта

DC 30 V, 5 A/AC 250 V, 8 A

  • Макс. переключающая способность

150 W/2000 VA

  • Мин. нагрузка контаката

10 мА/DC 5 V

  • Задержка времени (Вкл и/или Выкл)

1 до 60 с

  • Транзисторный выход (с определением отказа)



  • Выход

Гальваническое разделение

  • Защита

От спутывания полюсов

  • Макс. нагрузка

2 W

  • Макс. напряжение переключения

AC 250 V / DC 300 V

  • Максимальный ток нагрузки

100 мА

  • Падение напряжения

< 1 V, тип при at 50 мА

  • Задержка времени (Вкл и/или Выкл)

1 до 60 с

  • Двухпроводной сигнализатор

С контроллерами

  • Поведение при отказе

Мин. или макс.

Точность



Повторяемость

2 мм (0.08“)

Разрешение



  • Мин. чувствительность (pF)

1 % изменения факт. емкости

  • Макс. температурная погрешность

0.2 % от факт. емкости

Рабочие условия



Внешние условия



  • внешняя температура

-40 до +85 °C (-40 до +185 °F)

  • Макс. прочность при растяжении (зонд)

1900 кг (4188 lbs.)

  • Диапазон давления (зонд с тросиком) 1)



  • Стандартная версия

-1 до 35 бар (-14.6 to 511 psi)

  • Высокотемпературная версия

-1 до 100 бар (-14.6 to 1460 psi)

  • Класс защиты

IP65/NEMA 4/Тип 4

Свойства материала

Жидкости, сыпучие вещества, взвеси, разделительные слои и приложения с клейкими материалами

  • Диэлектрическая постоянная εr

Мин. 1.5

  • Диапазон температур (зонд)



  • Стандартная версия

-40 до +200 °C (-40 до +392 °F)

  • Высокотемпературная версия

-40 до +400 °C (-40 до +752 °F)

Конструкция


  • Подключение к процессору

¾"-, 1"-, 1¼"-, 1½"-NPT/BSPT/JIS

  • Материал (корпус)

Эпоксидное покрытие

  • Материал (части, соприкасающиеся с продуктом)



  • Стандартная версия

AISI 316L/PFA/PEEK

  • Высокотемпературная версия

AISI 316L/керамика

  • Длина зондов



  • Стержневая версия

Мин. 350 мм (14“),
макс. 1000 мм (40“)

  • Кабельная версия

Мин. 500 мм (20“),
макс. 25000 мм (985“)

  • Соединение

Клеммы, макс. 2.5 мм (0.009“)

Питание

AC/DC 12 до 250 V, гальваническое разделение

  • Потребляемая мощность

2 VA/2 W

  • Передача сигнала

2 x ½“ NPT ввод кабеля

  • Защита от перенапряжения

Защита до 55 kV длительного разряда

Дисплей и элементы управления



  • Дисплей

3 СИД для индикации контроля установок, состояния переключения и напряжения

  • Патенциометр

2 потенциометра для задержки времени и чувствительности

  • Переключатель

5 переключателей Dip для задержки вкл/выкл, мин./макс. Failsafe (безопасное положение), теста/установки задержки времени, мин/макс. чувствительности

Сертификаты и допуски

CE, CSANRTL/C, FM, CENELEC, ATEX 100, WHG/VbF  защита от переполнения (только для Германии)
