Pointek ULS 200 Siemens

Область применения



Этот недорогой ультразвуковой сигнализатор уровня позволяет осуществлять бесконтактную регистрацию двух различных точек уровня у жидкостей, взвесей и сыпучих веществ. Диапазон измерения для сыпучих веществ составляет макс. 3 м., а для жидкостей и взвесей 5 м., при этом отсутствует какой-либо контакт с продуктом. На сенсоре не образуются отложения.

Исключаются проблемы, которые возникают у приборов с контактным методом измерения ( к примеру, гидростатические приборы, поплавки). Сигнализатор уровня имеет прочную конструкцию. Компактный прибор состоит из сенсора и электроники. У него нет подвижных частей и он практически не нуждается в техническом обслуживании.

Могут поставляться сенсоры из Tefzel® или Kynar-Flex®, тем самым являясь особо стойкими к химическому воздействию. Тем самым прибор может использоваться в химиии, нефтехимии, водохозяйстве и сфере сточных вод. Сантехническая версия ULS 200 с фланцевой опцией (промышленный стандарт) быстро демонтируется и легко чистится. Тем самым она отвечает требованиям для использования в пищевой и фармацевтической промышленности. Pointek ULS 200 убеждает благодаря своей производительности и одновременно уменьшает затраты на техническое обслуживание, время простоя и предварительные затраты.



Обзор



Pointek ULS 200 это бесконтактный ультразвуковой сигнализатор уровня с двумя точками переключения для регистрации уровня сыпучих веществ, жидкостей и взвесей во многих отраслях промышленности.

Дизайн



Монтаж

Монтаж сигнализатора предельного уровня POINTEK ULS 200 необходимо производить в местах, где температура не превышает максимально допустимого уровня. В соответствии с хараетеристиками класса защиты и материала корпуса. Крышка должна быть доступной, чтобы обеспечить подсоединение, калибровку и обзор дисплея.

Рекомендуется не производить монтаж сигнализатора предельного уровня POINTEK ULS 200 в непосредственной близости от высоковольтных и частотных преобразователей или силовых выключателей. При монтажа необходимо учитывать, что ультразвуковой луч должен не иметь на пути препятсвий и быть направлен под прямым углом к поверхности материала.



Монтаж и подключение

Имеется три типа резьб Pointek ULS 200 : 2" NPT, 2" BSP или PF2 . Сигнализатор предельного уровня может быть снабжен фланцевым адаптеромl 75 mm (3") в качестве ответного фланца к фланцамo 3" ANSI, DIN 65, PN10 и JIS 10K 3B.

Для обеспечения соответствующих технических условий может возникнуть необходимость раздельной прокладки кабелей и и линий.

Конфигурация

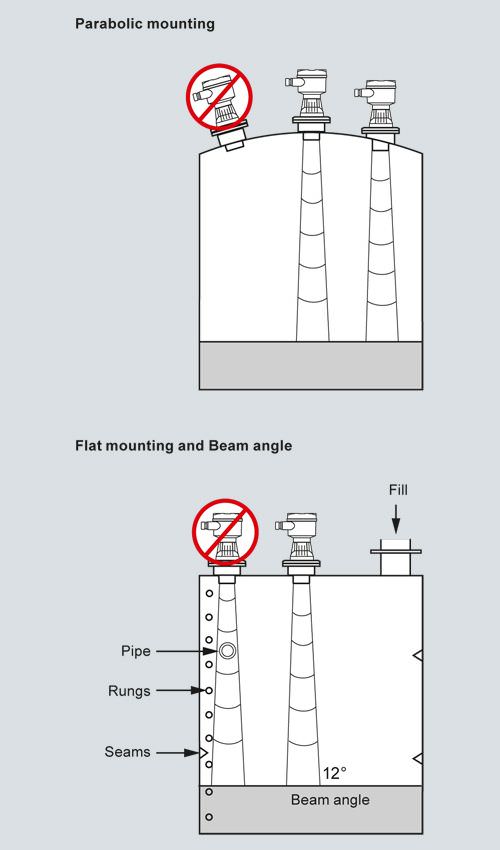

Монтаж Pointek ULS 200

Чертеж

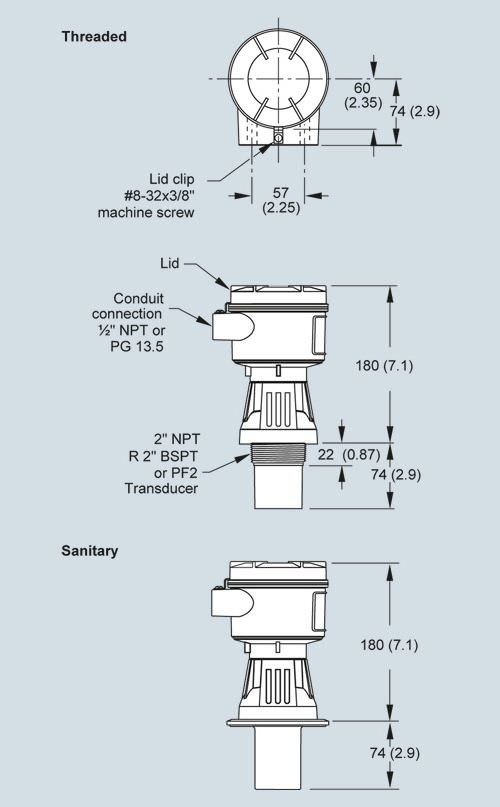

Размеры ULS 200

Особенности


  • 2 коммутационных выхода для макс./макс., макс., мин. и
    мин./мин. сигнализация уровня, а также управления
    заполнением и опорожнением
  • Встроенная температурная компенсация
  • Питание AC или DC
  • Электроника с функцией Failsafe (безопасное положение)
  • Подсоединения к процессу через резьбу и гигиенические
    зажимы согласно 3A
  • Корпус из поликарбоната или алюминия, IP67/ NEMA 6/Type 6
  • Простое программирование двумя клавишами

Опции

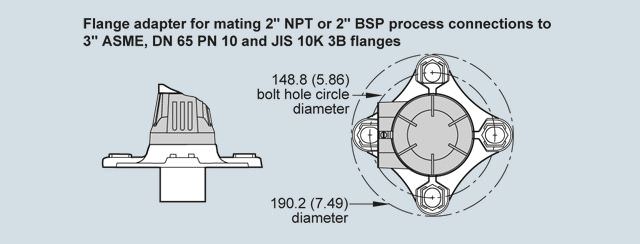

Pointek ULS 200 Опциональный фланцевый адаптер

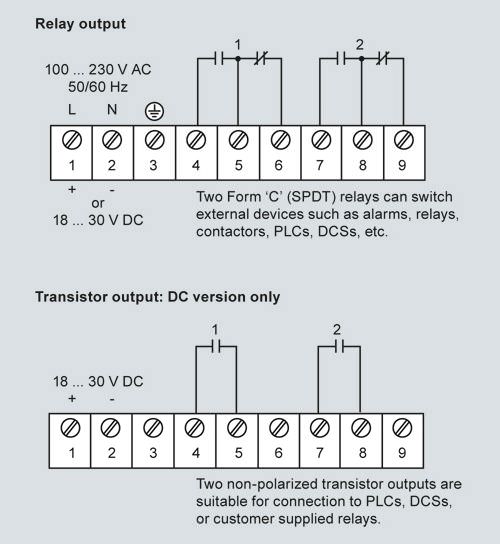

Схема подключения



Соединения ULS 200

Технические данные



Pointek ULS 200

Принцип работы



  • Принцип измерения

Ультразвуковой сигнализатор уровня

Диапазон измерения



Диапазон измерения для жидкостей

0,25 до 5 м

Диапазон измерения для сыпучих веществ

0,25 до 3 м

Выход



версия АС (реле)

2 переключающих контакта, ном. мощность 5 A при AC 250 V, омная нагрузка

версия DC (реле)

2 переключающих контакта, ном. мощность 5 A при DC 48 V

или:



Транзистор

2 переключателя, ном. мощность макс. 100 мА, DC 48 V

Точность измерения



Версия AC/DC



  • Разрешение

3 мм (0.1“)

  • Воспроизводимость

0,25% от диапазона измерения

Рабочие условия



Условия монтажа



  • Место монтажа

Внутри/снаружи

  • Ультразвуковой конус

See transducers

Внешние условия



  • Внешняя температура

-40 до +60 °C(-40 до +140 °F)

  • При монтаже в металлическую резьбу или при допуске ATEX

-20 до +60 °C (-5 до +140 °F)

  • Степень защиты

IP67 / NEMA 6 / Type 6

Свойства материала



  • Давление процесса

0 бар (обычное атмосферное давление)

Конструктивные особенности



Материал

Поликарбонат или алюминий с эпоксидным покрытием с уплотнением

Вес

Около 1.5 кг

Материал сенсора

Tefzel® или Kynar Flex®

Подключение к процессу

2“ NPT, 2“ BSP или PF 2

  • Опционный фланцевый адаптер

Для 3" ANSI, DN65 PN10 и JIS 10K3B

Сантехническое подключение к процессу

4" Clamp-соединение по руководствам 3A

Питание



  • Версия AC

AC 100 до 230 V ±15% 50/60 Гц, макс. 12 VA (5 W)

Версия DC

DC 18 до 30 V, 3 W

Интерфейс индикации/управления



Индикатор

Жидкокристаллический, трехпозиционный, высота 9 мм, для индикации расстояния между поверхностью излучения и материалом, многосегментная графика

Память

EEPROM, энергонезависимая

Программирование

2 клавиши управления

Электроника/корпус

Соединение: клеммная колодка, макс. 2,5 мм2 массивный проводник/ 1,5 мм2 литца

Класс защиты

IP67/Тип 6/NEMA 6

Ввод кабеля

2 dx ½“ NPT или 2 x PG 13.5

Сертификаты и допуски

  • CE (EMC certificate available on request), CSANRTL/C, FM, 3A
  • CSA/FM Class 1, Div. 1,
    Group A, B, C, D; Class II;
    Group E, F, G; Class III
  • ATEX II 2G, EEx and II C T5


Tefzel® является зарегестрированным товарным знаком Dupont.

Kynar Flex® является зарегестрированным товарным знаком Elf Atochem North America.
