OCM III Siemens

Область применения



Наряду с контролем расхода на станциях очистки сточных вод OCM III обеспечивает контроль промышленных трубопроводов сточных вод, а также анализ отложений, подачи и канализационных систем. Программируемая характеристика напора на водосливе/расходе (до 16 опорных точек) обеспечивает точное определение расхода на отдельных или специальных водосливах и каналах.

OCM III может записывать данные в различных форматах (от минут до дней). Записывается среднее количество расхода за этот промежуток времени. Ежедневно записываются мин., макс. и суммарное значение температуры и расхода, а также время события. В качестве дополнительной функции имеется переменная запись данных. При необходимости возможна запись при большом количестве расхода. При постоянных условиях OCM III регистрирует данные реже для сохранения места в памяти.

OCM III имеет коммуникацию двух видов через RS-232 с модемом или биполярную петлю тока с коммуникационным преобразователем тока/напряжения. Записи данных могут загружаться в файл и обрабатываться как крупноформатная таблица или в формате ASCII.

Обзор





OCM III - ультразвуковой расходомер для измерения с высокой точностью расхода в открытых каналах.

Чертеж

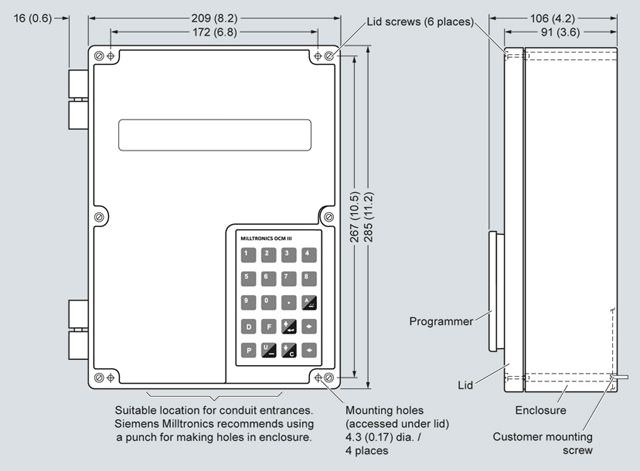

Размеры OCM III

Особенности


  • Контроль подачи и отвода
  • Вычисления по BS 3680 для исключительной точности при измерении расхода
  • Запись данных 1 до 24 месяцев, в зависимости от повторяемости записей
  • Обширная последовательная коммуникация, вкл. RS-232
  • Высокая точность в оригинальных и специальных водосливах и каналах пользователя
  • Режим AC и DC. Автоматическое переключение на батарейный режим для бесперебойного питания.
  • Двойной сетевой вход
  • Дистанционный контроль с низкой потребляемой мощностью
  • ПО Flow Reporter для дистанционного контроля и обеспечения данными

Схема подключения

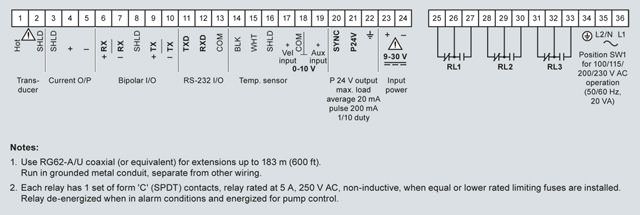

Соединения OCM III

Технические данные



Принцип работы



Диапазаон измерения

0.3 до 1.2 м (1 до 4 ft) или
0.6 до 3 м (2 до 10 ft)

Выход



Сенсор

Echomax® XRS-5, 44 kHz

Реле

3 реле сигнализации/контроля, 1 перекидной контакт на реле, ном. мощность 5 A, AC 250 V, омная нагрузка или DC 30 V

мА выход

0/4 до 20 мА, изолированный

  • Макс. нагрузка

1 KΩ макс. нагрузка

  • Разрешение

5 uA

  • Изоляция

300 V AC непрерывно

  • dc выход

+24 V DC, в среднем 20 мА до 200 мА при 1/10 рабочих циклов макс.0 до 20

Точность



Погрешность измерения

±1 мм/м, вычисленная погрешность менее 0,02%

Разрешение

0.2 mm (0.007")

Рабочие условия



Условия монтажа



Место монтажа

Внутри / снаружи

Категория монтажа

II

Степень загрязнения

4

Внешние условия



Внешняя температура (корпус)

-20 до +50 °C (-5 до 122 °F)

Конструктивные особенности



Вес

2.3 кг (5.1 lbs)

Материал (корпус)

Polycarbonate

Класс защиты (корпус)

IP65 / Тип 4X / NEMA 4X

Кабель



Сенсор и выходной сигнал мА

  • сенсор: коаксиальный кабель RG62-A/U с низкой емкостью
  • выходной сигнал мА: 2-3 медный кабель, скрученный, пленочный экран, дренажный кабель, 300 V, 0,5 до 0,75 мм² (22 до 18 AWG)
  • реле/питание: медные кабели согласно местным требованиям, ном. мощность контакта 250 V 5 A

Макс. расстояние между сенсором и измерительным преобразователем

365 м (1200 ft)

Интерфейс индикации и управления

LCD 5 x 7 dot matrix display with 2 lines of 40 characters each

Программирование

через съемный программатор и коммуникационное соединение

Память

3V батарея (NEDA 5003LC или соотв.), срок службы 1 год, конденсатор ’SuperCap’ в качестве защиты от отключения питания при замене батареи

Питание



Версия AC

AC

100/115/200/230 V AC ±15%, 50/60 Гц, 20 VA макс.

Версия DC

DC

9 до 30 V DC(8 W макс.)

Сертификаты и допуски

CE2), FM, CSANRTL/C

Коммуникация

RS-232 или ±20 мА биполярная петля токов, 300, 600, 1200, 2400, 4800, 9600, 19200 бодов

Опции



Температурный зонд

TS-2

Дистанционный контроль

Flow Reporter, конфигурирования для Windows® и data extractor

Датчик скорости

VS 100, вход скорости для количества расхода и объемов в каналах без канала измерения или плотинах



 1) Диапазон измерения соответствует расстоянию от передаточной поверхности до нулевой точки, плюс возможное расширение конечного диапазона.
2) Свидетельство EMC по запросу.
Windows® это зарегестрированный товарный знак Microsoft Corporation.
